[交流] 关于晶体建模中出现的问题

大家好，我最近想计算一个无机化合物的性质，按照从findit中查找到该物质，然后用的是MS来分析，但是当我把该结构的cif文件导入到MS中的时候发现了一个问题，这个结构中的两个原子之间的距离离的很近，用普通的GGA+BBE的方法不能进行计算，不知道有没有人遇到过这样的情况，是不是findit中的原文件的数据有问题啊，我把图跟iscd中的数据贴上来，还请大家帮忙分析解惑，万分感谢！！！
iscd如下：
Unit Cell   5.3043(5) 9.7533(7) 15.9283(13) 90. 91.165(8) 90.
Vol         823.87
Z           4
Space Group P 1 21 1
SG Number   4
Cryst Sys   monoclinic
Pearson     mP60
Wyckoff     a30
R Value     .0333
Red Cell    P  5.304 9.753 15.928 90 91.165 90 823.871
Trans Red   1.000 0.000 0.000 / 0.000 1.000 0.000 / 0.000 0.000 1.000
Comments    AE: Ag1-3,5,6,10,11: O3; Ag4,7,8: O4; Ag9,12: O2; Si1-4:
            O4; O1,5,12: Ag2 Si; O2,3,6-9,13: Ag3 Si; O4,11: Ag Si2;
            O10,14: Ag4 Si
            The structure has been assigned a PDF number (calculated
            powder diffraction data): 01-085-0281
            Structure type prototype : Ag6Si2O7
            Structure type : Ag6Si2O7
            X-ray diffraction from single crystal
Atom  #   OX   SITE      x           y           z           SOF      H
Ag   1  +1    2 a   0.73635(13) 0.29325(9)  0.81505(5)     1.         0
Ag   2  +1    2 a   0.7531(2)   0.29488(10) 0.32989(5)     1.         0
Ag   3  +1    2 a   0.75565(14) 0.04153(7)  0.70629(5)     1.         0
Ag   4  +1    2 a   0.76677(15) 0.03056(9)  0.19866(5)     1.         0
Ag   5  +1    2 a   0.70664(13) 0.81220(8)  0.07417(6)     1.         0
Ag   6  +1    2 a   0.2468(2)   0.75030(8)  0.96327(6)     1.         0
Ag   7  +1    2 a   0.74559(14) 0.27321(8)  0.54985(6)     1.         0
Ag   8  +1    2 a   0.72906(13) 0.50069(9)  0.67523(5)     1.         0
Ag   9  +1    2 a   0.67981(14) 0.51427(8)  0.17444(5)     1.         0
Ag   10 +1    2 a   0.29695(13) 0.32674(8)  0.42467(6)     1.         0
Ag   11 +1    2 a   0.25993(13) 0.51759(11) 0.56834(5)     1.         0
Ag   12 +1    2 a   0.17725(14) 0.50448(10) 0.07696(5)     1.         0
Si   1  +4    2 a   0.7408(4)   0.5439(3)   0.94054(14)    1.         0
Si   2  +4    2 a   0.2875(4)   0.2608(3)   0.1944(2)      1.         0
Si   3  +4    2 a   0.7412(4)   0.5572(3)   0.4580(2)      1.         0
Si   4  +4    2 a   0.2562(4)   0.2572(2)   0.6936(2)      1.         0
O    1  -2    2 a   0.8435(11)  0.6091(6)   1.0281(4)      1.         0
O    2  -2    2 a   0.4347(10)  0.5409(6)   0.9330(4)      1.         0
O    3  -2    2 a   0.8570(11)  0.3908(6)   0.9301(4)      1.         0
O    4  -2    2 a   0.1453(10)  0.1399(6)   0.1355(4)      1.         0
O    5  -2    2 a   0.0790(12)  0.3540(7)   0.2387(4)      1.         0
O    6  -2    2 a   0.4697(12)  0.1807(7)   0.2611(4)      1.         0
O    7  -2    2 a   0.4492(11)  0.3524(6)   0.1281(4)      1.         0
O    8  -2    2 a   0.8248(12)  0.6188(7)   0.5485(4)      1.         0
O    9  -2    2 a   0.8642(12)  0.4075(6)   0.4446(4)      1.         0
O    10 -2    2 a   0.4338(10)  0.5500(6)   0.4451(4)      1.         0
O    11 -2    2 a   0.8502(10)  0.6621(7)   0.3855(4)      1.         0
O    12 -2    2 a   0.1487(11)  0.1959(6)   0.7794(4)      1.         0
O    13 -2    2 a   0.1458(11)  0.4121(6)   0.6809(4)      1.         0
O    14 -2    2 a   0.5633(10)  0.2562(6)   0.6909(4)      1.         0
Lbl  Type      U11         U22         U33         U12         U13         U23
Ag1  Ag1+  0.0250(3)   0.0349(5)   0.0177(3)   -.0010(3)   0.0019(2)   -.0102(4)
Ag2  Ag1+  0.0338(4)   0.0327(5)   0.0274(4)   -.0086(4)   -.0009(3)   -.0072(4)
Ag3  Ag1+  0.0279(3)   0.0159(3)   0.0270(4)   0.0024(2)   0.0017(3)   0.0049(3)
Ag4  Ag1+  0.0369(4)   0.0322(5)   0.0183(3)   0.0065(3)   0.0035(3)   0.0053(3)
Ag5  Ag1+  0.0218(3)   0.0169(4)   0.0413(4)   0.0030(3)   0.0054(3)   -.0041(3)
Ag6  Ag1+  0.0347(4)   0.0219(4)   0.0439(5)   -.0063(3)   0.0217(4)   -.0122(4)
Ag7  Ag1+  0.0273(3)   0.0205(4)   0.0310(4)   -.0029(3)   0.0028(3)   0.0099(3)
Ag8  Ag1+  0.0306(3)   0.0239(4)   0.0270(4)   0.0069(3)   0.0082(3)   0.0039(3)
Ag9  Ag1+  0.0315(3)   0.0211(3)   0.0228(3)   -.0109(3)   0.0041(3)   -.0040(3)
Ag10 Ag1+  0.0240(3)   0.0164(4)   0.0432(5)   -.0033(3)   0.0044(3)   0.0042(3)
Ag11 Ag1+  0.0264(3)   0.0424(5)   0.0200(3)   -.0030(4)   0.0049(3)   0.0090(4)
Ag12 Ag1+  0.0305(3)   0.0307(4)   0.0286(4)   0.0088(4)   -.0029(3)   0.0056(4)
Si1  Si4+  0.0154(9)   0.0086(11)  0.0117(10)  0.0011(8)   0.0023(8)   -.0015(9)
Si2  Si4+  0.0176(10)  0.0105(11)  0.0142(12)  -.0012(9)   0.0023(9)   -.0040(9)
Si3  Si4+  0.0153(9)   0.0105(10)  0.0153(11)  -.0014(8)   0.0018(8)   0.0020(9)
Si4  Si4+  0.0152(10)  0.0098(11)  0.0108(11)  -.0001(8)   0.0021(8)   -.0006(8)
O1   O2-   0.026(3)    0.015(3)    0.014(3)    0.003(2)    -.003(2)    -.006(2)
O2   O2-   0.012(2)    0.016(3)    0.027(3)    -.002(2)    0.004(2)    0.002(2)
O3   O2-   0.023(3)    0.008(2)    0.017(3)    0.003(2)    0.010(2)    -.001(2)
O4   O2-   0.014(2)    0.015(3)    0.018(3)    -.003(2)    0.006(2)    -.005(2)
O5   O2-   0.025(3)    0.025(3)    0.028(4)    -.005(3)    0.011(3)    -.008(3)
O6   O2-   0.034(3)    0.018(3)    0.016(3)    -.008(3)    -.007(3)    -.001(2)
O7   O2-   0.019(2)    0.015(3)    0.015(3)    0.001(2)    0.005(2)    -.003(2)
O8   O2-   0.029(3)    0.016(3)    0.018(3)    0.005(2)    0.000(2)    0.000(2)
O9   O2-   0.026(3)    0.007(2)    0.017(3)    0.000(2)    0.001(2)    0.003(2)
O10  O2-   0.018(2)    0.018(3)    0.024(3)    -.007(2)    0.003(2)    0.008(3)
O11  O2-   0.014(2)    0.021(3)    0.022(3)    -.002(2)    0.002(2)    0.010(3)
O12  O2-   0.021(3)    0.018(3)    0.024(3)    0.004(2)    0.006(2)    0.003(2)
O13  O2-   0.019(3)    0.017(3)    0.020(3)    0.004(2)    0.004(2)    0.000(2)
O14  O2-   0.014(2)    0.020(3)    0.017(3)    0.000(2)    0.002(2)    -.005(2)
*end for    ICSD #404355

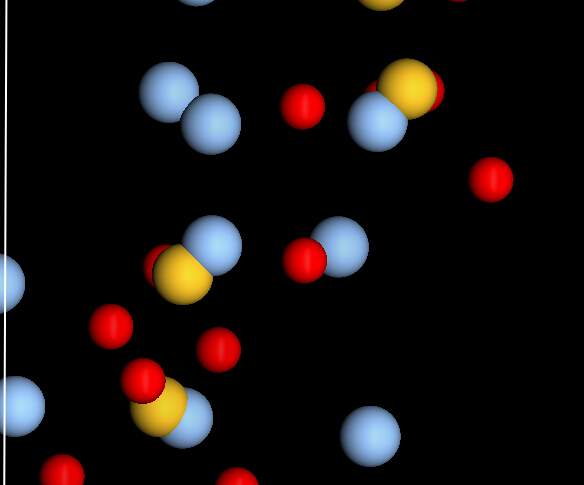

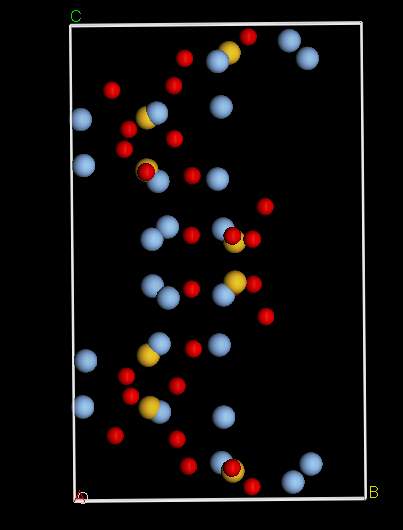

图片如下

关于晶体建模中出现的问题


关于晶体建模中出现的问题-1

[ Last edited by liliangfang on 2014-6-29 at 17:52 ]
