小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 晶体软件 » 如何用materials studio画出xrd图像
南方科技大学公共卫生及应急管理学院2026级博士研究生招生报考通知（长期有效）
151/2返回列表12下一页
查看: 7041  |  回复: 14
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

mxf0921

新虫 (初入文坛)

[求助] 如何用materials studio画出xrd图像已有1人参与

如何用materials studio画出xrd图像，我的xrd数据是txt.和raw.格式的。ms软件输入不了，该怎么做，麻烦将具体些，刚接触这款软件，不太懂。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2014-06-04 09:40:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪
引用回帖:
10楼: Originally posted by mxf0921 at 2014-06-04 20:39:16
就是这个

MS确实打不开文件，记事本和ultraedit打开也是乱码

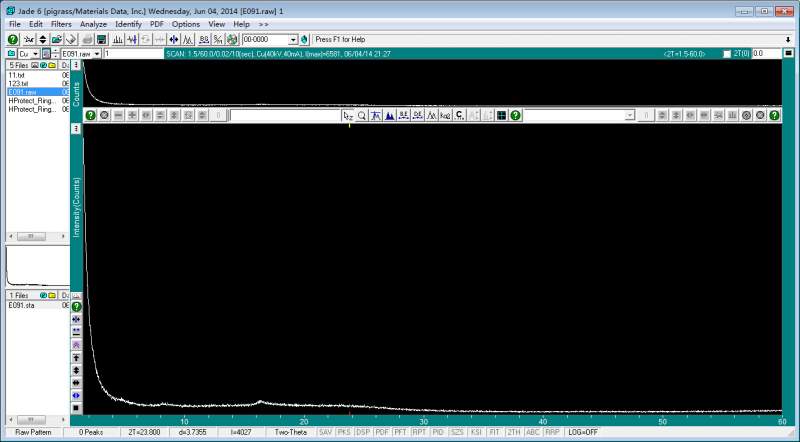

Jade6.5打开的效果是这样的
你确定这是你要的晶体的XRD是这样的？
另外我把raw转txt了，你看看跟你的txt是不是一致

如何用materials studio画出xrd图像
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : E091.txt
    • 2014-06-04 21:57:56, 38.56 K
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
11楼2014-06-04 21:58:10
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪
http://muchong.com/html/200904/1292977.html
MS里新建grid document
参考这个帖子 把你的txt的数据 2theta和强度复制到里面
tools——plotgraph可以生成txt对应的xrd图形

————————
我对XRD不是很熟，不知道说的对不对，从raw输出的图形来看，跟常见的XRD尖锐峰图形不一样，我不知道图形是不是符合你的预期
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

mxf0921
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
12楼2014-06-04 22:06:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪
建议直接origin画

例如有 30°    峰高70的数据
补出29.9°，0        30.1°，0两个数据 最后画折线图
赞一下 回复此楼
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
2楼2014-06-04 10:35:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxf0921

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by pigrass at 2014-06-04 10:35:55
建议直接origin画

例如有 30°    峰高70的数据
补出29.9°，0        30.1°，0两个数据 最后画折线图

谢谢，origin我也会画，但是我还需要模拟，只能用materials studio，但是这个软件不会用
赞一下 回复此楼
3楼2014-06-04 13:51:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪

【答案】应助回帖

感谢参与，应助指数 +1
MS支持raw格式，可以import

File type Extension Origin Datasets Type Data Format
Bruker RAW .raw Bruker (formerly Siemens) 1+ PD Binary
Bruker UXD .uxd Bruker (formerly Siemens) 1+ PD ASCII
Philips RD .rd PANalytical (formerly Philips) 1 PD Binary
Philips RDF .rdf PANalytical (formerly Philips) 1 PD ASCII
Philips UDF .udf PANalytical (formerly Philips) 1 PD ASCII
XRDML .xrdml PANalytical (formerly Philips) 1 PD ASCII
Scintag TXT .stg Scintag Corp. 1 PD ASCII
Scintag ARD .ard Scintag Corp. 1 PD ASCII
STOE LST .lst Stoe 1+ PD ASCII
STOE XYD .xyd Stoe 1 PD ASCII
STOE RAW .raw Stoe 1+ PD Binary
3CAM .3cam Cambridge University 1 PD ASCII
Thermo Scientific SPC .spc Thermo Scientific 1 SPEC Binary
GSAS raw .raw Los Alamos National Laboratory 1+ PD ASCII
ILL .ill Institut Laue Langevin 1 PD ASCII
Jade MDI .mdi Materials Data, Inc. 1 PD ASCII
JCAMP .jdx, .dx, .jcm IUPAC Working Party on Spectroscopic Data Standards 1 SPEC Mixed ASCII/Binary
PD3 .pd3 International Centre for Diffraction Data (ICDD) 1 PD ASCII
Rigaku ASC .asc Rigaku 1+ PD ASCII

PD = powder diffraction data; SPEC = general spectroscopic data.

Tip: When the format that your experimental data is in is not supported, it may be possible to convert it into one of the simple file formats that Materials Studio can read. The Cambridge University 3CAM and Stoe XYD formats are recommended for this purpose. Remember to change the file extension accordingly after you convert your data so that Materials Studio can recognize the file type.
赞一下 回复此楼
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
4楼2014-06-04 14:18:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxf0921

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by pigrass at 2014-06-04 14:18:51
MS支持raw格式，可以import

File type Extension Origin Datasets Type Data Format
Bruker RAW .raw Bruker (formerly Siemens) 1+ PD Binary
Bruker UXD .uxd Bruker (formerly Siemens) 1+ PD ASCII
Ph ...

额。。。看不懂，有什么具体的操作方法吗
赞一下 回复此楼
5楼2014-06-04 14:53:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪
引用回帖:
5楼: Originally posted by mxf0921 at 2014-06-04 14:53:23
额。。。看不懂，有什么具体的操作方法吗...

这个就是告诉你支持哪些衍射文件格式

操作就是菜单栏上面 file——import（all files）——选择你的raw文件位置（路径不能含有中文）
赞一下 回复此楼
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
6楼2014-06-04 15:47:15
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxf0921

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by pigrass at 2014-06-04 15:47:15
这个就是告诉你支持哪些衍射文件格式

操作就是菜单栏上面 file——import（all files）——选择你的raw文件位置（路径不能含有中文）...

额。。。这个我以前试过，上面说No spectra were extracted from the document应该不会里面没有谱图的吧
赞一下 回复此楼
7楼2014-06-04 16:54:35
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪
引用回帖:
7楼: Originally posted by mxf0921 at 2014-06-04 16:54:35
额。。。这个我以前试过，上面说No spectra were extracted from the document应该不会里面没有谱图的吧...

raw是二进制文件 可以打开看 可能不是标准排版 不介意的话可以发上来

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
8楼2014-06-04 18:45:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪
引用回帖:
8楼: Originally posted by pigrass at 2014-06-04 18:45:51
raw是二进制文件 可以打开看 可能不是标准排版 不介意的话可以发上来
...

可以记事本打开raw

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
9楼2014-06-04 18:46:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxf0921

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by pigrass at 2014-06-04 18:46:11
可以记事本打开raw
...

就是这个
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : E091.raw
    • 2014-06-04 20:38:45, 14.51 K
10楼2014-06-04 20:39:16
