[求助] 关于XRD图像美化问题

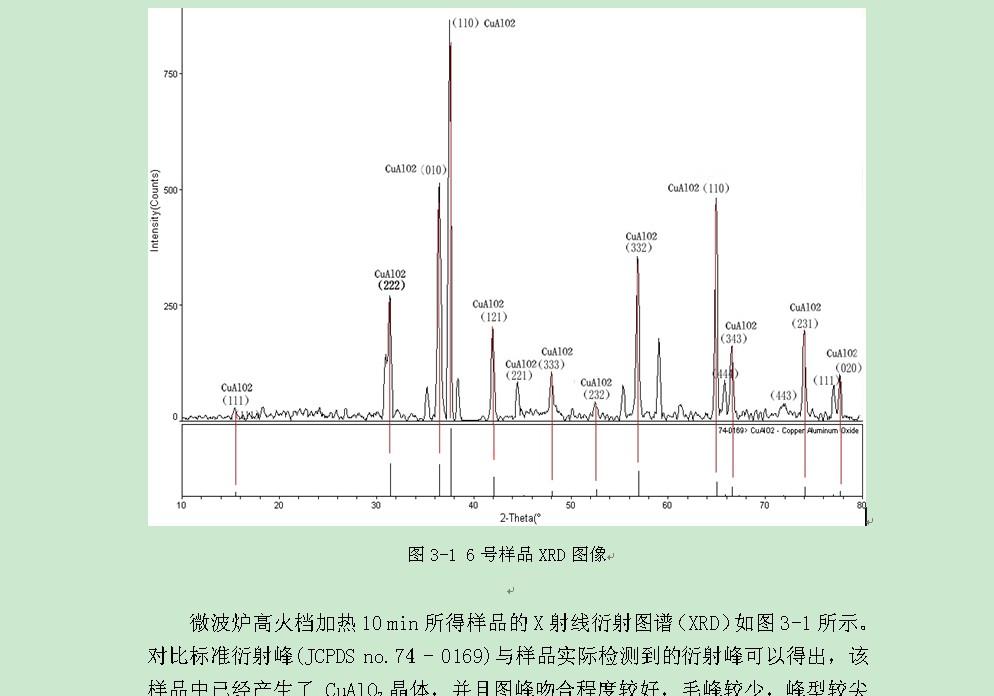

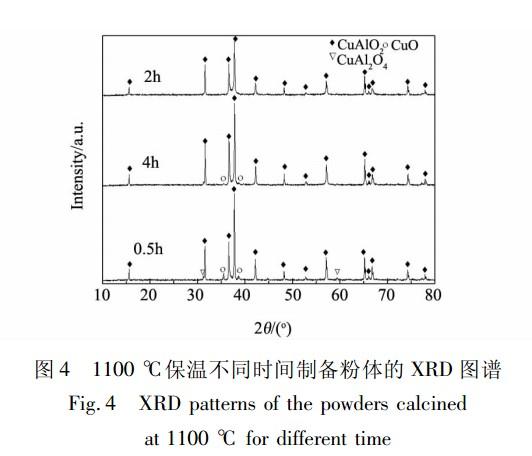

我是刚开始学习jade软件，直接通过jade处理获得的数据画图。我现在的问题是，文献资料上的XRD图都是比较小，字体标注很清楚；但是我画的图形很大，峰很尖，如果把图片缩小标注文字又看不到，小弟刚开始接触，请教各位大侠你们都是怎么处理的，怎么样得到图片大小合适，文字标注又很清楚的图片的。第二个问题是用origin画XRD图形时是选择什么类型的曲线，是柱状图还是连续曲线？我看到网上有很多类型，还不是太理解到底哪个类型曲线合适。谢谢各位的帮助！




回复此楼

» 收录本帖的淘帖专辑推荐

XRD相关资料

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-14 11:47:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lvk009

新虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
1024285031: 金币+2 2013-04-14 16:42:55
文献中XRD谱图应该大多是通过在origin中导入原始数据做的，在origin中可以添加标注并调整图片大小。通常选择连续点就可以，如果是在origin中做pdf卡片中的标准谱图，则一般考虑柱状并调整space，thickness。google下相关教程并摸索学习下。当然Jade的教程也是有的。
赞一下 回复此楼
2楼2013-04-14 16:35:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1024285031

木虫 (著名写手)
引用回帖:
2楼: Originally posted by lvk009 at 2013-04-14 16:35:02
文献中XRD谱图应该大多是通过在origin中导入原始数据做的，在origin中可以添加标注并调整图片大小。通常选择连续点就可以，如果是在origin中做pdf卡片中的标准谱图，则一般考虑柱状并调整space，thickness。google下 ...

thanks
回复此楼
3楼2013-04-14 16:42:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laymanyanfuxue

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
1024285031: 金币+2, ★★★很有帮助 2013-04-16 08:47:47
我的一些感受：
  XRD作图的时候要在ORGGIN里面将曲线粗细尺寸选2-3；
字号大小选32-40，加粗；
四周的边框粗细改成2（默认粗细为1.5）

我采用这样的方法做出来的XRD图发国内国外的期刊都没有遇到过问题
赞一下(3人) 回复此楼
4楼2013-04-15 20:48:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1024285031

木虫 (著名写手)
引用回帖:
4楼: Originally posted by laymanyanfuxue at 2013-04-15 20:48:56
我的一些感受：
  XRD作图的时候要在ORGGIN里面将曲线粗细尺寸选2-3；
字号大小选32-40，加粗；
四周的边框粗细改成2（默认粗细为1.5）

我采用这样的方法做出来的XRD图发国内国外的期刊都没有遇到过问题

谢谢支持
回复此楼
5楼2013-04-16 08:47:59
