[求助] 如何用origin把XRD的标准图和样品图做在一起？

标准图的2theta和强度会自己拿出来弄到originpro，but...
首先，是关于stack的：
我用的是originpro8，听说可以用plot→multi curve→stack，但是不会用：
1. X轴问题（标准PDF和样品的X轴不同，标准的是20.814,24.052...这样一个个峰的，而样品的是每隔0.02一个点，虽然不互斥但是就是不一样）
2.即使没有与标准图谱进行对比，光是样品之间的结果对比，都做出了这样的垃圾：
求正确使用方法

分割线---------------------------------------------------------------------------------------------------------------------------------

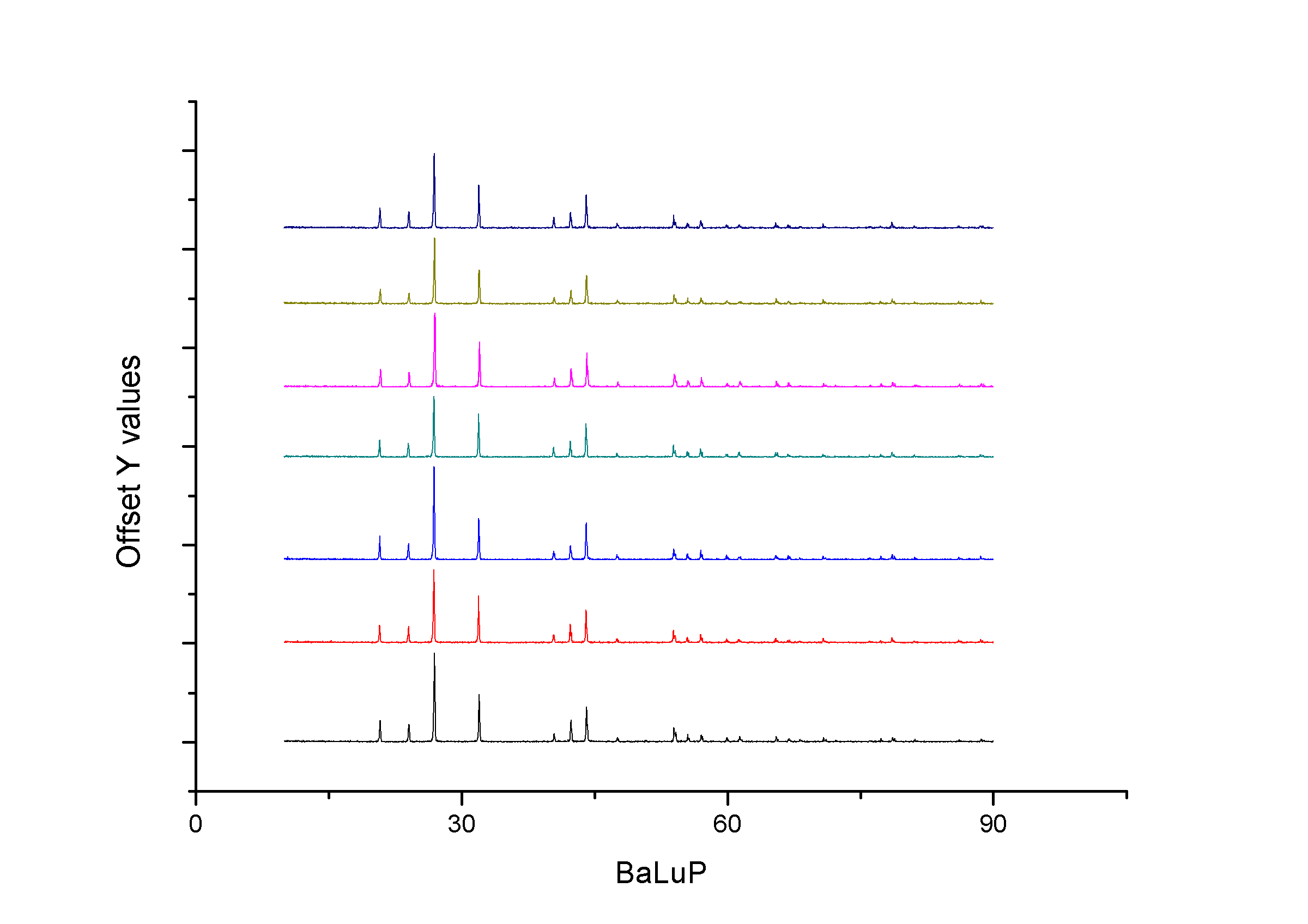

另外，不用stack也可以做，用plot→multi curve→stacklines by Y offset，不过我只能做到这个程度：
同样由于X轴问题没办法引入标准图，求方法

麻烦仔细点，这类问题不少人问过，基本上都答得很抽象，听得人一知半解
谢谢！
回复此楼

» 收录本帖的淘帖专辑推荐

有机+高分子+配位化学+科研+表征 科研 科研 化学
材料测试方法

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-01-11 01:10:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lee988325

新虫 (小有名气)
????????? PM ??????????????f????????????????

??????v

??????? ?????????е? PDF (powder diffraction pattern) ?e????@???? peak position ?}?u?? originpro ?e??? sheet ?e??

???? ???x????M PDF ???????? XY ?S (???x??M???????????????)
?L?u?D?ε?r?? ???D?x?? scatter ??

??r???? graph ???????????c??D????r???I???? plot details
????????? ?????????
1. symbol size ?? 0
2. drop line / vertical ?x??
?c?x OK ?????? GRAPH ??????????????? PDF ???е??????B

??????????????"?D??"?????c
?? menu / new layer ?x?? bottom-x left-y??????? graph ??????????? 2 ???D??(layer)
???D???????I?x?? plot setup????????????x???? layer ?K???x?? 2 ?M PDF ???????? XY ?S?K?c?x ADD
?x?? OK ?????? GRAPH ??? ??????? ??????c??D???F

??r???}???????I???? plot details
????????? ?????????
1. symbol size ?? 0
2. drop line / vertical ?x??
?c?x OK ?????? GRAPH ??????????????? PDF ???е??????B

???????}?????@??????E??????????е? PDF ???? DATA ??D???????F????

?????????Щ?????{??????????????????N?D?????F???档
赞一下(3人) 回复此楼
11楼2013-03-07 15:23:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

相识是缘

铁杆木虫 (著名写手)

博士
???????:
11?: Originally posted by lee988325 at 2013-03-07 15:23:24
????????? PM ??????????????f????????????????

??????v

??????? ?????????е? PDF (powder diffraction pattern) ?e????@???? peak position ?}?u?? originpro ?e??? sheet ?e??

???? ?? ...

???????????????????ü?????????忴????????
赞一下(3人) 回复此楼
Hope
13楼2014-06-14 19:33:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lee988325

新虫 (小有名气)

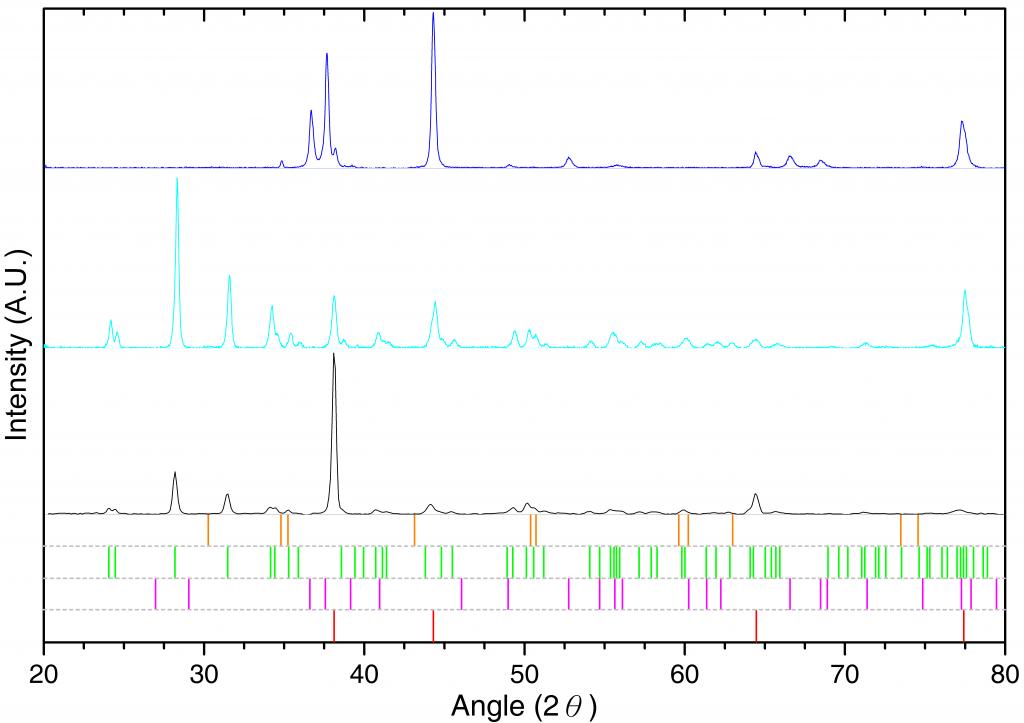

這是樓主要的表示法嗎?
我是用圖層的方法解決的

赞一下(2人) 回复此楼
10楼2013-02-23 21:12:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nkcm

银虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by ontaii at 2013-01-11 12:21:35
我是要用stack做的方法，不是给每列数据加入一定值的方法，给每列数据加入一定值来区分的方法以前就见别人提过...
另外，第二条，我的意思不是相同角度不同数据，而是角度不一样的，标准PDF和实测样品的角度不一致 ...

你可以将PDF的数据转换成步长为0.02的数据格式啊。用excel做出两列数据：角度列依次为10,10.02,10.04，.....90.00；强度列全部取0。然后根据你pdf数据将对应角度的强度改成pdf上的值，其他的不变（全部为0）。转换完了之后按照我前面说的方法应该能做出你想要的图形
赞一下(1人) 回复此楼
5楼2013-01-11 13:27:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

fds329

荣誉版主 (文坛精英)

鱼大婶

优秀版主优秀版主优秀版主优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
linhua0402313: 能否具体一点的解答 2013-01-11 08:44:45
好像用图层可以做。
赞一下 回复此楼
2楼2013-01-11 08:18:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nkcm

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
1. 如果用findit等软件模拟材料的xrd图谱，我记得可以自定义数据的格式，如角度范围和步长等；
2. 想将相同角度下测得的不同数据作入一个图中，可以将所有数据全部读入一个表格：a栏为角度，其他的为各个数据；然后设定各栏的值：col(b)=col(b),col(c)=col(c)+N,col(d)=col(d)+2N,依次类推，其中N值根据你数据的峰高设定（200,500,1000等）；然后全部一起作图，就会得到每相邻两条曲线之间高度相差N的图形。这个方法做出的图比分层做出的好看些并且操作简单些
赞一下 回复此楼
3楼2013-01-11 10:13:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ontaii

木虫 (小有名气)
引用回帖:
3楼: Originally posted by nkcm at 2013-01-11 10:13:51
1. 如果用findit等软件模拟材料的xrd图谱，我记得可以自定义数据的格式，如角度范围和步长等；
2. 想将相同角度下测得的不同数据作入一个图中，可以将所有数据全部读入一个表格：a栏为角度，其他的为各个数据；然后 ...

我是要用stack做的方法，不是给每列数据加入一定值的方法，给每列数据加入一定值来区分的方法以前就见别人提过...
另外，第二条，我的意思不是相同角度不同数据，而是角度不一样的，标准PDF和实测样品的角度不一致所以我没办法做在一起啊，上面不是写了吗：
“标准的是20.814,24.052...这样一个个峰的，而样品的是每隔0.02一个点”

我需要在表达清楚点吗？
这是实测：全部粘贴完真的没完没了，因为我扫的是10~90度，就贴一小部分，如下
10.0     6
10.02    7
10.04    4
10.06    4
10.08    6
10.1     3
10.12    5
10.14    4
10.16    3
10.18    4
10.2     5
10.22    5
10.24    3
10.26    5
......

而PDF是这样的，左边是2theta，右边是强度
20.812        30
24.057        30
26.951        100
32.005        70
40.418        14
42.295        30
44.106        60
47.584        8
50.874        1
54.001        22
55.535        16
57.018        20
59.925        7
61.354        12
62.754        1
65.521        10
66.861        10
68.244        3
70.878        8
72.168        4
76.08        4
77.337        4
78.618        10
81.134        4
86.152        4
87.394        1
88.631        8

我是说PDF和实测的2theta对不上，如何合并啊....................................
赞一下 回复此楼
4楼2013-01-11 12:21:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nkcm

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
ontaii: 金币+20, ★★★★★最佳答案, 明白，谢谢！为人为到底吧，如何用origin统一把数值为0的强度cut掉...？ 2013-01-11 16:34:46
转换完成后的数据是这样子的：(以你的PDF上第一个峰值为例）

20.76        0
20.78        0
20.8                0
20.82        30
20.84        0
20.86        0
20.88        0
20.9                0
20.92        0
这时候画出来的图有一个强度为0的基线，如果你不想要这个基线，那么就将所有的强度为0的角度处对应的强度列数值（0）cut掉（origin中进行），只保留强度不为0的强度值和其前后一个角度的强度值0.处理后数据为：

20.66        --
20.68        --
20.7           --
20.72        --
20.74        --
20.76        --
20.78        --
20.8           --
20.82        30
20.84        --
20.86        --
20.88        --
20.9          --
20.92        --
20.94        --
20.96        --
20.98        --
21                --
21.02        --
21.04        --
赞一下 回复此楼
6楼2013-01-11 13:45:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nkcm

银虫 (小有名气)
直接用orgin读出数据，然后在origin的数据表里面选择你想cut的强度值（就是那些0），右键，就有个cut选项啊，cut完之后，那些数据的位置就变成短横线。但是有峰值的角度的前面和后面一个位置的强度0必须留着，不然画不出峰值
赞一下 回复此楼
7楼2013-01-11 16:48:12
