[求助] fluent简单动网格负体积问题 已有5人参与

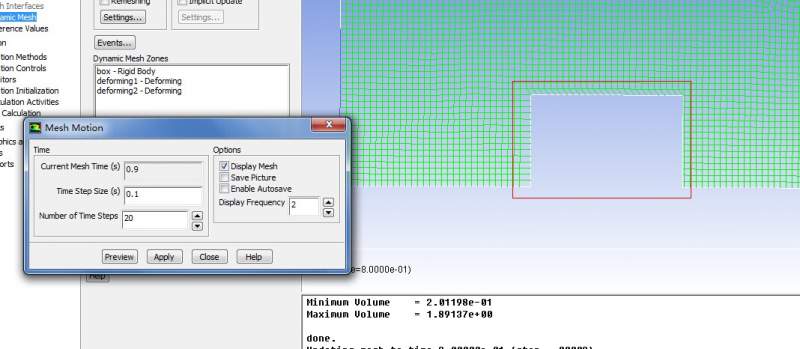

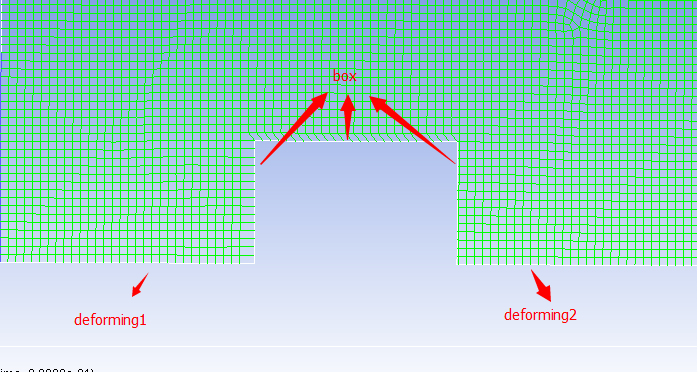

如图所示，现在希望那个小方块的三边沿着底边移动，用的layering默认设置，box用的rigid body，box左右两底边设置的deforming。网格大小1m，UDF写的移动速度是1M/S。
步长0.005s，预览网格在到1s时总是出现负体积，请教是什么原因。。谢谢···

fluent简单动网格负体积问题


fluent简单动网格负体积问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-03 14:24:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tod1988

铜虫 (初入文坛)
希望能够解惑
回复此楼
2楼2014-06-03 14:25:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zylatm

捐助贵宾 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
fluent里面有 个什么设置来着，很重要，我忘记了，你好好看看，我晚上回去也看看。
赞一下 回复此楼
3楼2014-06-03 17:04:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bengai1991

新虫 (初入文坛)

【答案】应助回帖

我看网上的帖子说，可以试一试减小动网格的求解步长，你这种二维的应该比较好算。我以前做二维的也出现这种问题，然后后来我网格划分以三角形划分，就把这个问题解决了！
赞一下 回复此楼
4楼2014-06-09 17:18:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zcf0225

木虫 (著名写手)

【答案】应助回帖

嗯，楼上正解！remeshing的话，这个需要用三角形网格，然后三维的要用四面体网格！
赞一下 回复此楼
5楼2014-06-10 17:57:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qq806712037

新虫 (小有名气)

【答案】应助回帖

有一本书《精通CFD动网格工程仿真与案例实战》，隋洪涛编的，楼主可以看看，关于动网格讲的相当详细

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2014-06-10 20:39:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

波恋霞1314

新虫 (初入文坛)

【答案】应助回帖

你的那两个的deforming不用设置，删掉，为wall，不用设，你自己试试
赞一下 回复此楼
7楼2014-09-18 16:14:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小虫子被鸟吃

新虫 (小有名气)
请问楼主box上面倾斜的网格，怎么解决的。我也遇到与这个相似的问题，希望能得到帮助，求教拜托
赞一下 回复此楼
8楼2014-10-30 14:46:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

njgydx_xk

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by 小虫子被鸟吃 at 2014-10-30 14:46:43
请问楼主box上面倾斜的网格，怎么解决的。我也遇到与这个相似的问题，希望能得到帮助，求教拜托

请问一下，你解决网格倾斜的问题了吗，我现在也在做类似的实例，恳请帮助
赞一下 回复此楼
9楼2015-09-27 11:26:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
