[求助]
求教画网格！Gambit气压止推轴承
|

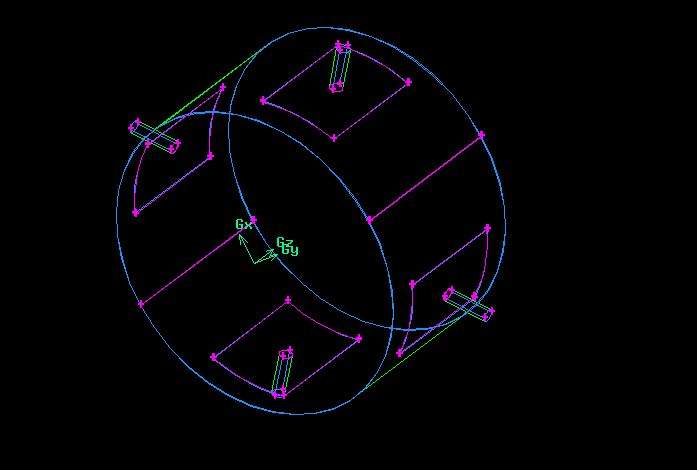

 求助各位大神！麻烦教小弟画一个网格，小弟真的是要画疯了。。。这么简单的一个网格小弟都画不好。。。。。。。 这是一个气压轴承，轴承有四个进气口和凸台（其实是小孔节流器和浅腔） 画了很多天都没有出来，画了十几个模型了，每次导入fluent都会提示seperating zone from zone1 to zone3.。。。问了淘宝的店主，店主提醒我这个地方问题是有缝隙，要我在gambit中修复模型，可是我搜了网上有关的东西。。。不太懂啊。。。是connect吗。。。 问了学长也总是不对。。。。。。。。觉得画网格是世界上最不喜欢的事儿。。。。。。。。疯了 尺寸我会附上proe文件和step文件 。。。。。真的要崩溃了。。。求大神帮助主要问题在导入Fluent后，提醒有Seperating zone form。。。to。。。就是有不连续的体，所以能导入的网格只有那个小凸台和小圆柱，但是中间那个圆柱形的气膜始终导出有问题。。。 我是用Split功能切开整个体的，切成了中间一个圆柱气膜、四个小凸台和四个小圆柱，选择的是connected。。。。 |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 62new.prt.1
- 附件 2 : 62new.stp
- 附件 3 : 捕获1.JPG
2014-06-02 12:07:24, 148.26 K
2014-06-02 12:07:25, 57.91 K
2014-06-02 12:10:09, 35.36 K
