[求助] 磁滞回线的分析 已有1人参与

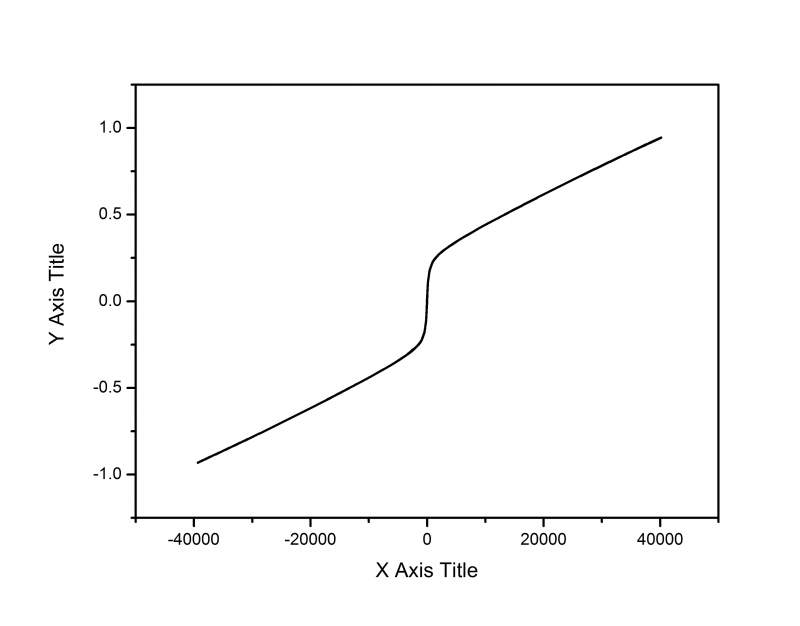

各位木虫,我最近做了一个磁性复合材料,可是做出来的磁滞回线很怪异,我不知道怎么回事,请各位帮我分析一下!

磁滞回线的分析
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lfaitaoyao

金虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
应该是有铁磁性吧,先把顺磁背景去掉再看。我估计你这个材料矫顽场比较小,最后图会很瘦
科研啊,累啊累
2楼2014-06-01 19:36:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱情海1990

铁杆木虫 (著名写手)

旺旺小科屌

引用回帖:
2楼: Originally posted by lfaitaoyao at 2014-06-01 19:36:20
应该是有铁磁性吧,先把顺磁背景去掉再看。我估计你这个材料矫顽场比较小,最后图会很瘦

我刚接触磁性材料,不知道怎么去除顺磁背景诶!求传授!😊😊

[ 发自小木虫客户端 ]
3楼2014-06-01 22:32:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lfaitaoyao

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
爱情海1990: 金币+10, ★★★★★最佳答案 2014-06-03 10:40:27
引用回帖:
3楼: Originally posted by 爱情海1990 at 2014-06-01 22:32:19
我刚接触磁性材料,不知道怎么去除顺磁背景诶!求传授!😊😊
...

简单一点的,你就取一条直线,过原点且和你的曲线平行,减掉这条直线就行了。第三象限也是如此

[ 发自小木虫客户端 ]
科研啊,累啊累
4楼2014-06-01 22:35:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱情海1990

铁杆木虫 (著名写手)

旺旺小科屌

引用回帖:
4楼: Originally posted by lfaitaoyao at 2014-06-01 22:35:05
简单一点的,你就取一条直线,过原点且和你的曲线平行,减掉这条直线就行了。第三象限也是如此
...

我在origin中不会做诶!能告诉我具体的步骤吗?谢谢!
5楼2014-06-02 14:18:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lfaitaoyao

金虫 (著名写手)

引用回帖:
5楼: Originally posted by 爱情海1990 at 2014-06-02 14:18:15
我在origin中不会做诶!能告诉我具体的步骤吗?谢谢!...

你先大概计算一下那条直线的斜率,然后用你的横坐标乘以这个斜率,这样不就又生成了一组Y值吗?然后把两列Y相减,用减了以后的Y值和X画图就可以了。
科研啊,累啊累
6楼2014-06-02 14:59:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱情海1990

铁杆木虫 (著名写手)

旺旺小科屌

引用回帖:
4楼: Originally posted by lfaitaoyao at 2014-06-01 22:35:05
简单一点的,你就取一条直线,过原点且和你的曲线平行,减掉这条直线就行了。第三象限也是如此
...

非常感谢你的指导哈,图已经做出来了。可是还是不知道该怎样去解释!
7楼2014-06-03 10:34:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
