应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料综合 » 材料物理 » 磁性分析得到的常温磁滞回线，有些反常，求牛人帮给分析下
北京石油化工学院2026年研究生招生接收调剂公告
181/2返回列表12下一页
查看: 3220  |  回复: 17
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

tjuwww

新虫 (初入文坛)

[求助] 磁性分析得到的常温磁滞回线，有些反常，求牛人帮给分析下

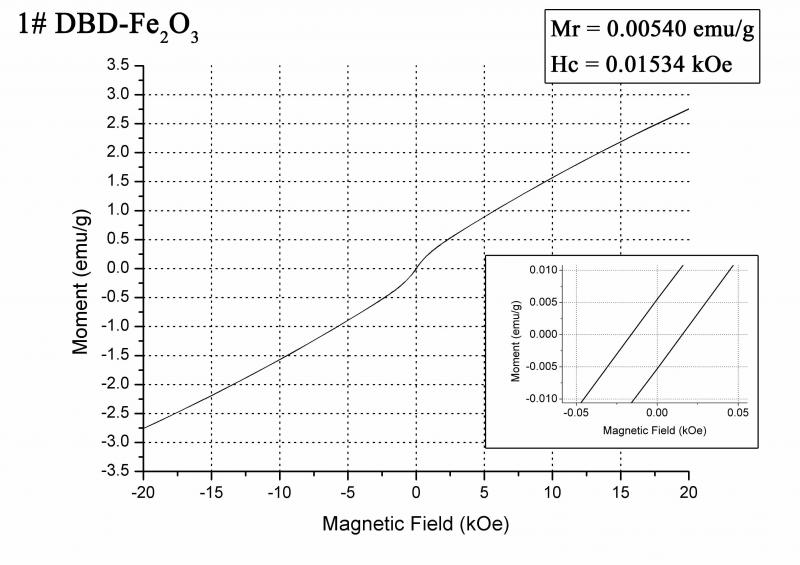

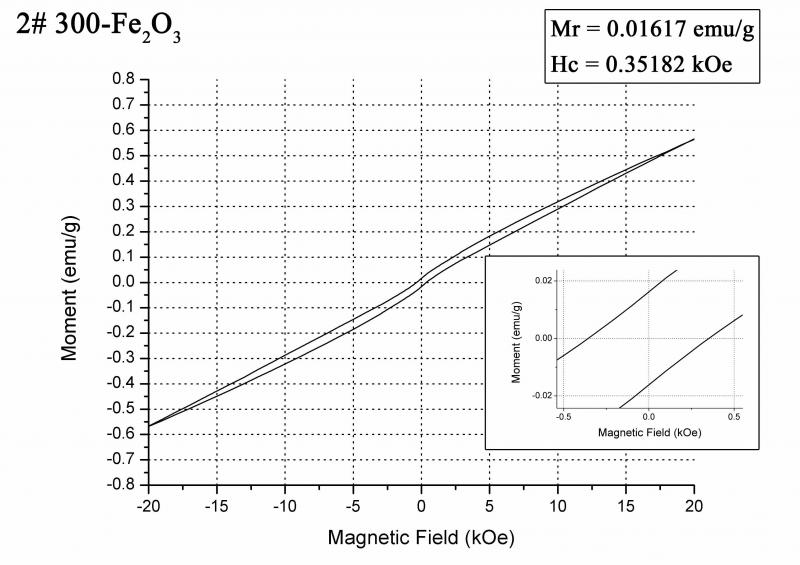

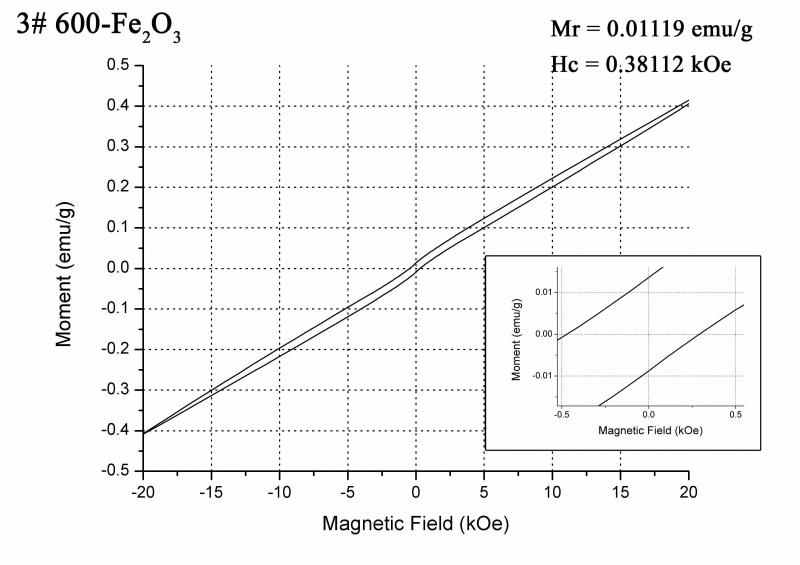

三个氧化铁样品。颗粒尺寸分别为10nm，20nm，35nm。
第一个，含部分氢氧化铁，也可能含有少量四氧化三铁；
第二个，第三个分别是300摄氏度和600摄氏度焙烧后氧化铁的样品。

从图上明显第二第三条回线是分开的，第一条我放大后也是有区别的，但基本重合。
我就简单的计算了剩磁和矫顽力，贴在图上了。

我对磁性分析基本不懂，都是论坛上看的，请牛人帮忙给看下这些问题：
1、样品属于何种磁性材料？顺磁、抗磁、软磁、硬磁什么的，概念大致明白但是不知道什么标准去判断。
2、曲线磁化强度明显还没到饱和，但是正常的氧化铁应该在这个磁场强度下已经可以饱和了吧？需要重新增大量程测试么？

我对磁性测试之前没什么接触，请哥哥姐姐们给分析下，万分感谢！
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-31 19:46:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wbcui

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
tjuwww: 金币+2 2012-06-01 15:02:46
亚铁磁，
很正常的表现。
你说的那种低场下饱和的情况是因为各向异性变低了，矫顽力会很低的情况。
赞一下(2人) 回复此楼
3楼2012-06-01 11:09:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

tjuwww

新虫 (初入文坛)
没有人回复吗？
回复此楼
2楼2012-06-01 09:09:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjuwww

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by wbcui at 2012-06-01 11:09:46
亚铁磁，
很正常的表现。
你说的那种低场下饱和的情况是因为各向异性变低了，矫顽力会很低的情况。

我看文献的图都是可以达到饱和的，这个是因为材料问题么？亚铁磁没法达到饱和么？
赞一下 回复此楼
4楼2012-06-01 12:56:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wbcui

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
tjuwww: 金币+5, ★★★很有帮助, 非常感谢 2012-06-01 14:47:17
引用回帖:
4楼: Originally posted by tjuwww at 2012-06-01 13:56:44
我看文献的图都是可以达到饱和的，这个是因为材料问题么？亚铁磁没法达到饱和么？...

一般来讲，亚铁磁的各向异性比较大，很难饱和也是正常的。
文献给出的有可能是晶粒尺寸很小，导致在纳米尺度表现出铁磁性特征，因为纳米颗粒表面的原子磁距已经不能达到规则排列。这都是有可能的。

你的情况应当是典型的亚铁磁行为。所以，别担心，正常的结果。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

百战大侠
5楼2012-06-01 13:53:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjuwww

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by wbcui at 2012-06-01 13:53:48
一般来讲，亚铁磁的各向异性比较大，很难饱和也是正常的。
文献给出的有可能是晶粒尺寸很小，导致在纳米尺度表现出铁磁性特征，因为纳米颗粒表面的原子磁距已经不能达到规则排列。这都是有可能的。

你的情况应 ...

还有个问题，怎么看待第一个图和第二个图的区别呢？截距的大小和曲线都不一样。能帮忙分析下么？
赞一下 回复此楼
6楼2012-06-01 14:51:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjuwww

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by wbcui at 2012-06-01 13:53:48
一般来讲，亚铁磁的各向异性比较大，很难饱和也是正常的。
文献给出的有可能是晶粒尺寸很小，导致在纳米尺度表现出铁磁性特征，因为纳米颗粒表面的原子磁距已经不能达到规则排列。这都是有可能的。

你的情况应 ...

比如横坐标都是20kOe时，第一个图纵坐标明显大于后边两个图，可以反映出磁性方面什么不同。

矫顽力第一个明显小于后边，可以反映磁性方面什么不同。

（另外，我可以理解如果原子磁矩容易规则排列，那就可以在低磁场下磁矩达到饱和了么?现在第一个图斜率更高，说明第一个图铁磁性差？）
赞一下 回复此楼
7楼2012-06-01 14:59:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wbcui

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
tjuwww: 金币+8, ★★★★★最佳答案, 分都给您了~非常感谢 2012-06-01 16:04:26
引用回帖:
7楼: Originally posted by tjuwww at 2012-06-01 15:59:41
比如横坐标都是20kOe时，第一个图纵坐标明显大于后边两个图，可以反映出磁性方面什么不同。

矫顽力第一个明显小于后边，可以反映磁性方面什么不同。

（另外，我可以理解如果原子磁矩容易规则排列，那就可以在 ...

第二张图可以很明显的看到在正场饱和处，两条曲线没有重合，说明此loop不是major loop，也就是说，20kOe的外场不足以饱和你的样品。对于不饱和的loop，出现矫顽力不相同的情况是正常的。

第一张图更类似于铁磁体，因为20kOe就可以饱和，且初始磁化的斜率比较大，这是原子磁距容易规则排列的表现，因为容易规则排列的话，标明各向异性较低。
赞一下 回复此楼
8楼2012-06-01 15:59:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjuwww

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by wbcui at 2012-06-01 15:59:28
第二张图可以很明显的看到在正场饱和处，两条曲线没有重合，说明此loop不是major loop，也就是说，20kOe的外场不足以饱和你的样品。对于不饱和的loop，出现矫顽力不相同的情况是正常的。

第一张图更类似于铁磁体 ...

我再找人做下+-40kOe或更高的磁滞回线，看看什么情况
赞一下 回复此楼
9楼2012-06-01 16:06:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wbcui

至尊木虫 (知名作家)
引用回帖:
9楼: Originally posted by tjuwww at 2012-06-01 17:06:22
我再找人做下+-40kOe或更高的磁滞回线，看看什么情况...

不过，我的判断是
即便到10T高场下，也未必能饱和。
所以，饱不饱和不是主要问题。

我想知道你要研究什么？
赞一下 回复此楼
10楼2012-06-01 19:46:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 tjuwww 的主题更新
181/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 一志愿电子科技大学085600材料与化工 329分求调剂 +8 Naiko 2026-04-04 8/400 2026-04-05 08:32 by barlinike
[考研] 333求调剂 +12 wfh030413@ 2026-04-03 13/650 2026-04-04 21:02 by jj987
[考研] 材料专硕(0856) 339分求调剂 +5 哈哈哈鹅哈哈哈 2026-04-04 5/250 2026-04-04 16:31 by dongzh2009
[考研] 319求调剂 +4 星星不眨眼喽 2026-04-03 4/200 2026-04-04 16:25 by 中飞院空管学院�
[考研] 291求调剂 +4 迷蒙木木 2026-04-01 5/250 2026-04-04 15:59 by sihailian3
[考研] 303求调剂 +10 DLkz1314. 2026-03-30 10/500 2026-04-03 18:03 by Jimmyandyou
[考研] 372分材料与化工（085600）一志愿湖南大学求调剂 +3 蓝笺片 2026-04-03 4/200 2026-04-03 17:58 by Jimmyandyou
[考研] 081200-11408-276学硕求调剂 +5 崔wj 2026-04-03 5/250 2026-04-03 15:06 by arrow8852
[考研] 专硕085601求调剂 +7 suyifei 2026-04-03 8/400 2026-04-03 14:00 by 欣喜777
[考研] 285求调剂 +7 AZMK 2026-04-02 9/450 2026-04-03 11:12 by wanwan00
[考研] 求调剂！生物与医药专硕 +4 逆转陆先生 2026-04-01 5/250 2026-04-03 08:33 by Jaylen.
[考研] 材料340分调剂 +7 夏夜晚风_long 2026-04-02 9/450 2026-04-02 21:20 by dongzh2009
[考研] 一志愿北京科技大学材料学硕328分求调剂 +6 1段时间 2026-03-31 7/350 2026-04-02 13:57 by 3041
[考研] 初试301，代码085701环境工程，本硕一致，四六级已过，有二区一作，共发表5篇论文 +6 axibli 2026-04-01 6/300 2026-04-02 13:42 by Ecowxq666！
[考研] 08工科求调剂290分 +5 1314捧花 2026-04-02 8/400 2026-04-02 13:16 by 乔哒哒哒
[考研] 261求B区调剂 +5 明仔· 2026-04-01 7/350 2026-04-02 11:17 by 邹尉尉
[考研] 350求调剂 +7 阿佳～ 2026-03-31 7/350 2026-04-01 16:12 by yanflower7133
[考研] 085600，321分求调剂 +13 大馋小子 2026-03-31 13/650 2026-04-01 12:35 by chemdavid
[考研] 254材料与化工求调剂 +3 翰冬林楠 2026-03-30 4/200 2026-03-31 17:53 by yishunmin
[考研] 求调剂 +10 家佳佳佳佳佳 2026-03-29 10/500 2026-03-30 18:34 by 544594351
信息提示
关闭
请填处理意见
关闭
