[求助] 磁滞回线分析(薄膜样品)

下面这个是VSM室温测的薄膜样品的磁滞回线,请虫友们帮忙解释解释:偏移的原因;是那种磁性。我的薄膜样品的厚度也不好测量,想请问大家,横坐标怎么处理啊。

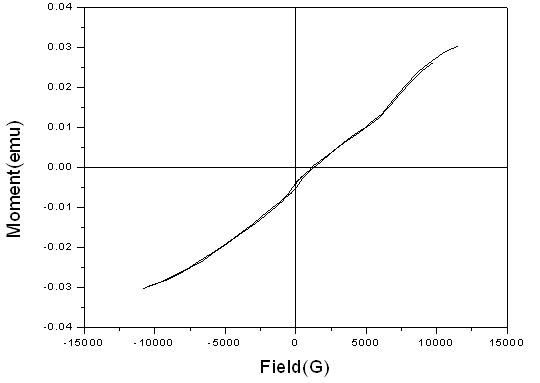

     第1张是原始数据

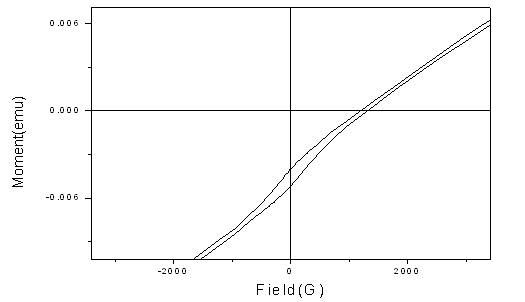

     第2张是对第1张的局部放大。

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孙?�730

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

感谢参与,应助指数 +1
起点不是零 好奇怪 是否薄膜与衬底间存在磁相互作用
sunyu730_emuch@126.com
2楼2012-03-02 21:36:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

峰顶一枝梅

铜虫 (初入文坛)

???????:
?: Originally posted by ????730 at 2012-03-02 21:36:57:
??????? ????? ???????????????????

лл????????????????????????????????????????????
3楼2012-03-02 22:58:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

henryfrank

木虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
正常情况不应该是这个形状,你的样品的矫顽力有多大,一般的在室温下很少能超过1 特斯拉的,如果是矫顽力太大,可能出现这种形状。
从图上来看基本上也没磁滞(当然有可能是矫顽力太大,没测到矫顽力的场),建议你还是重新调一下VSM,把样品调到磁场的中心,技术上别出错,再重新测一遍,我怀疑是测错了
潜心科研
4楼2012-03-03 02:53:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

峰顶一枝梅

铜虫 (初入文坛)

引用回帖:
楼: Originally posted by henryfrank at 2012-03-03 02:53:05:
正常情况不应该是这个形状,你的样品的矫顽力有多大,一般的在室温下很少能超过1 特斯拉的,如果是矫顽力太大,可能出现这种形状。
从图上来看基本上也没磁滞(当然有可能是矫顽力太大,没测到矫顽力的场),建议 ...

谢谢楼上的回复和建议,我重新测了一下,这个技术上确实可以带来比较大的错误。
5楼2012-03-14 11:44:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kenobi

金虫 (小有名气)

【答案】应助回帖

做SQUID吧
感觉比VSM清楚一点,
精度也高
6楼2013-07-07 11:05:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wbcui

至尊木虫 (知名作家)

楼主确认,
测试的时候,样品在磁场中心?
7楼2013-11-08 15:09:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

barryyee

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by henryfrank at 2012-03-03 02:53:05
正常情况不应该是这个形状,你的样品的矫顽力有多大,一般的在室温下很少能超过1 特斯拉的,如果是矫顽力太大,可能出现这种形状。
从图上来看基本上也没磁滞(当然有可能是矫顽力太大,没测到矫顽力的场),建议你 ...

您好,您说的VSM是测试磁滞回线的仪器吗?我现在有一块薄膜非晶材料,我该怎么测试它的磁滞回线啊》?O(∩_∩)O谢谢
8楼2014-05-06 13:27:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

c504519869

铁虫 (正式写手)

引用回帖:
6楼: Originally posted by kenobi at 2013-07-07 11:05:44
做SQUID吧
感觉比VSM清楚一点,
精度也高

求大侠指教SQUID数据咋处理呢?
自己的路 却不知道尽头
9楼2016-10-19 12:45:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
