[交流] 关于磁滞回线的问题!

日前做了一组磁性测试的实验,得到的磁滞回线在y=0处不对称,请问有木有人做测试的时候遇到过这种情况?这种情况下矫顽力怎么算的?
感谢感谢啊

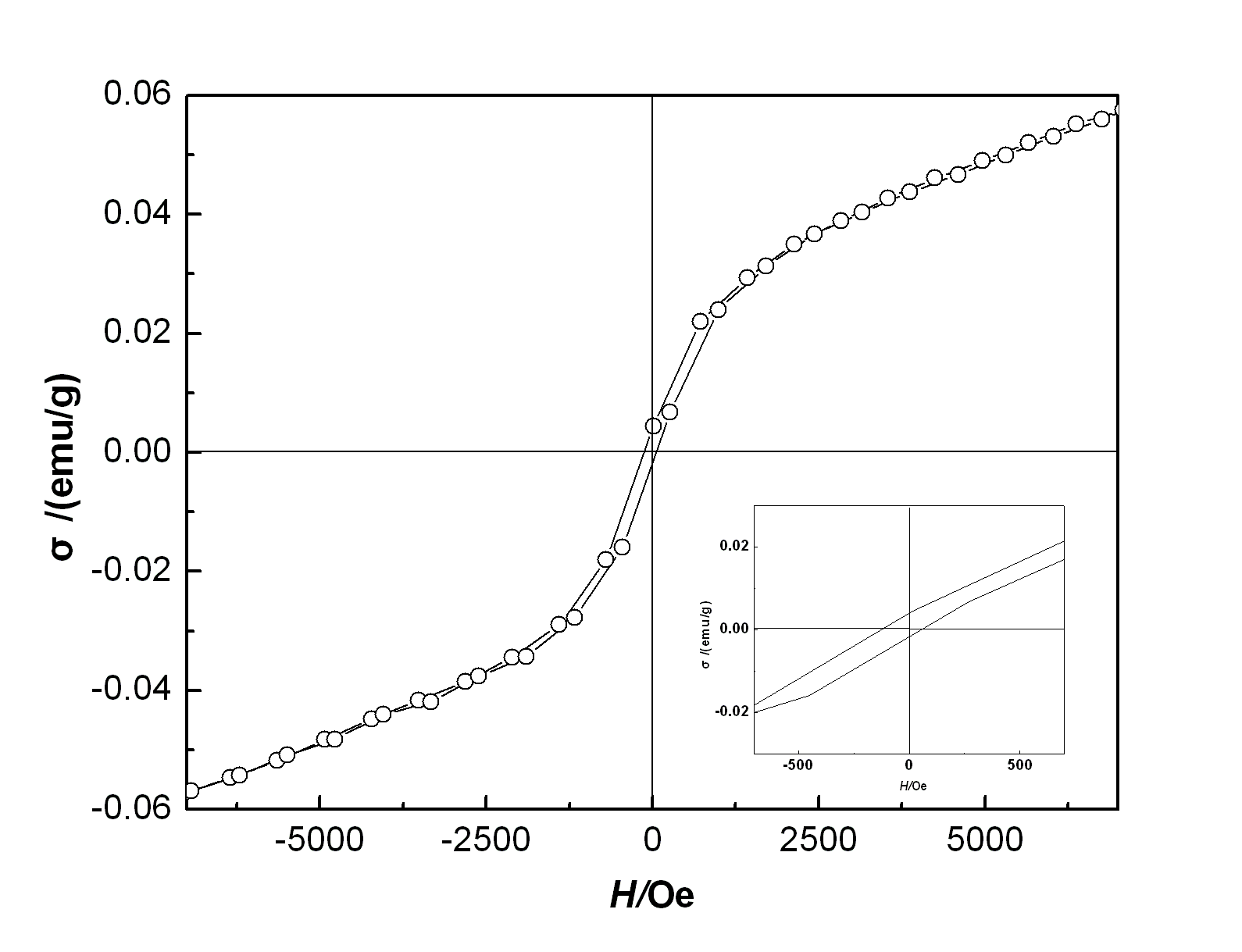

图如下, 在y=0处,左边的x=122.39,右边的x=81.89



[ Last edited by wudongqiji on 2011-7-13 at 09:55 ]
回复此楼

» 收录本帖的淘帖专辑推荐

四氧化三铁纳米颗粒制备、修饰及包覆 资源 科研

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

sciencemaji

至尊木虫 (文坛精英)



wudongqiji(金币+1):谢谢参与
两边x轴的截距绝对值相加后,除以2即可。另外这种现象如果不是误差的话,那就称为交换偏置。
3楼2011-07-13 11:39:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sciencemaji

至尊木虫 (文坛精英)


引用回帖:
Originally posted by wudongqiji at 2011-07-13 15:48:58:
高人呀

不是高人,你要是送我朵红花我就高兴了。
9楼2011-07-13 15:51:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sciencemaji

至尊木虫 (文坛精英)



小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
21楼: Originally posted by 百战大侠 at 2015-11-05 09:02:10
你好,交换偏置很常见么?如果要证明是交换偏置,我需要补充什么测试么?我的实验也存在起始点在Y轴下侧,测试的人员说已经给我排除了仪器和操作因素了。...

起始点偏下和你样品的初始磁状态有关
22楼2015-11-05 10:01:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wudongqiji

铁杆木虫 (正式写手)


引用回帖:
Originally posted by wudongqiji at 2011-07-13 09:50:11:
日前做了一组磁性测试的实验,得到的磁滞回线在y=0处不对称,请问有木有人做测试的时候遇到过这种情况?这种情况下矫顽力怎么算的?
感谢感谢啊
图如下, 在y=0处,左边的x=122.39,右边的x=81.89
[eimg ...

不知为什么把图传上去后变了样, 哎。。。
2楼2011-07-13 09:56:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

butter986

禁虫 (小有名气)


wudongqiji(金币+1):谢谢参与
本帖内容被屏蔽

4楼2011-07-13 12:03:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

butter986

禁虫 (小有名气)

本帖内容被屏蔽

5楼2011-07-13 12:05:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wudongqiji

铁杆木虫 (正式写手)


引用回帖:
Originally posted by butter986 at 2011-07-13 12:05:34:
你制备的材料是什么? 可能是磁性不均匀的东西

偶做的是NiS纳米材料
6楼2011-07-13 15:45:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wudongqiji

铁杆木虫 (正式写手)


引用回帖:
Originally posted by butter986 at 2011-07-13 12:03:35:
用什么机器测试的,如果是国产机器很正常。找个进口机器测试一下

偶问过帮偶测试的那个老师他说就是这样的,经过中心校正后还是这样的,仪器是不是进口的不知,我们组的师兄们都是在哪里测的
7楼2011-07-13 15:47:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wudongqiji

铁杆木虫 (正式写手)


引用回帖:
Originally posted by sciencemaji at 2011-07-13 11:39:53:
两边x轴的截距绝对值相加后,除以2即可。另外这种现象如果不是误差的话,那就称为交换偏置。

高人呀
8楼2011-07-13 15:48:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tangbohejin

木虫之王 (文学泰斗)



wudongqiji(金币+1):谢谢参与
用进口的机器试一试。。
10楼2011-07-13 17:44:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiahy05

银虫 (正式写手)



wudongqiji(金币+1):谢谢参与
引用回帖:
Originally posted by tangbohejin at 2011-07-13 17:44:35:
用进口的机器试一试。。

这是正常的情况
11楼2011-07-13 22:31:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kris32

银虫 (小有名气)



小木虫(金币+0.5):给个红包,谢谢回帖
引用回帖:
4楼: Originally posted by butter986 at 2011-07-13 12:03:35:
用什么机器测试的,如果是国产机器很正常。找个进口机器测试一下

正解,  这个和测试的仪器有很大的关联
12楼2011-12-19 15:00:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peng1988323

铜虫 (初入文坛)



小木虫(金币+0.5):给个红包,谢谢回帖
弱弱的问一句,磁性很弱啊,测出来有意义吗?用磁铁肯定吸不上来吧求回答,(*^__^*) 嘻嘻……
13楼2011-12-19 16:40:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lisong11211

新虫 (初入文坛)



小木虫(金币+0.5):给个红包,谢谢回帖
你好,我自己搭建磁压缩电路,测量铁基非晶材料的动态磁滞回线原点也不在中心~
14楼2012-02-18 20:48:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小木虫(金币+0.5):给个红包,谢谢回帖
这个现象比较正常
是因为设备磁场的步长较大,是以Oe为单位
而楼主样品的矫顽力较小,估计也是Oe级别的,这样也就说设备的分辨率不够高
所以,楼主可以多测几次,两侧矫顽力值取平均值
15楼2012-02-19 17:46:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
引用回帖:
14楼: Originally posted by lisong11211 at 2012-02-18 20:48:07:
你好,我自己搭建磁压缩电路,测量铁基非晶材料的动态磁滞回线原点也不在中心~

哥们真强悍,自己能搭设备啊
羡慕一下
16楼2012-02-19 17:47:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lisong11211

新虫 (初入文坛)



小木虫(金币+0.5):给个红包,谢谢回帖
引用回帖:
16楼: Originally posted by wbcui at 2012-02-19 17:47:40:
哥们真强悍,自己能搭设备啊
羡慕一下

简单的磁压缩电路,目的是测量高频下磁芯的工作特性。只是很小的一方面,好多基础的东西还是不懂.
17楼2012-02-19 18:39:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

幻灭牙

捐助贵宾 (职业作家)



小木虫: 金币+0.5, 给个红包,谢谢回帖
我在近角聪信的《铁磁性物理》中看到过一部分内容,这种磁滞回线沿横轴平移的情况是有的,但是背后的物理机制忘了…… 建议你去找一下!
18楼2012-10-13 11:19:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

幻灭牙

捐助贵宾 (职业作家)



小木虫: 金币+0.5, 给个红包,谢谢回帖
在第272页,这种平移现象是由于交换各向异性(exchange anisotropy)。
19楼2012-10-13 11:22:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

幻灭牙

捐助贵宾 (职业作家)



小木虫: 金币+0.5, 给个红包,谢谢回帖
我测出来的也是这样,而且偏移很严重,应该是交换偏置现象。
20楼2013-01-15 18:16:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

百战大侠

新虫 (小有名气)


引用回帖:
3楼: Originally posted by sciencemaji at 2011-07-13 11:39:53
两边x轴的截距绝对值相加后,除以2即可。另外这种现象如果不是误差的话,那就称为交换偏置。

你好,交换偏置很常见么?如果要证明是交换偏置,我需要补充什么测试么?我的实验也存在起始点在Y轴下侧,测试的人员说已经给我排除了仪器和操作因素了。
21楼2015-11-05 09:02:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

百战大侠

新虫 (小有名气)


引用回帖:
22楼: Originally posted by sciencemaji at 2015-11-05 10:01:26
起始点偏下和你样品的初始磁状态有关...

样品是氧化铁,已经排除掉是在测试前被磁化了。怎么破?
23楼2015-11-05 15:15:21
