[交流] 磁滞回线的分析

关于磁，我是个外行。下图的这个数据，请好心人帮忙解答：
1外加磁场大小和变化可以从数据中读出来吗
2这条曲线是原始的还是背底信号已经减去了
3横纵坐标的是我自己标的（图中代表单位质量磁矩，M-H表示单位体积磁矩吗）
4如何知道矫顽力，磁化率，剩磁，怎样判断是顺磁、超磁或者铁磁性（弱弱判断这个是软铁磁性性的，对么）
5磁化曲线和磁滞回线分别表达的意义

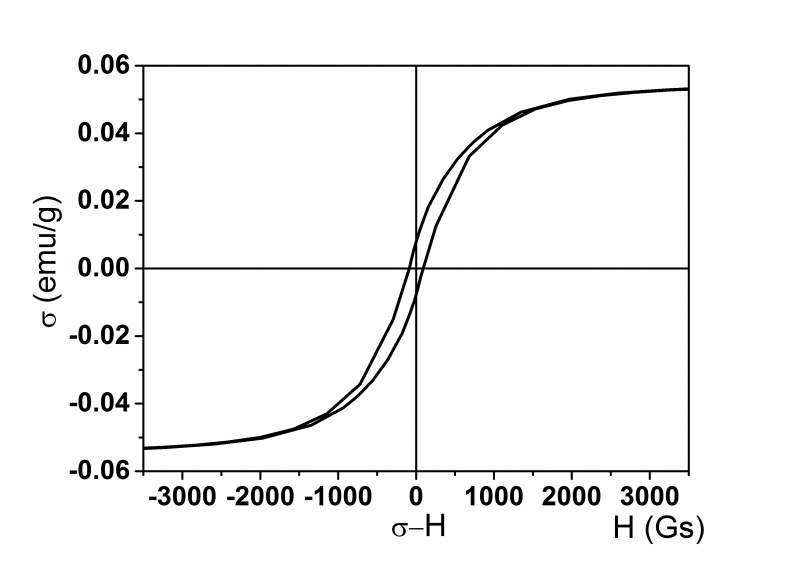

磁滞回线的分析


磁滞回线的分析-1

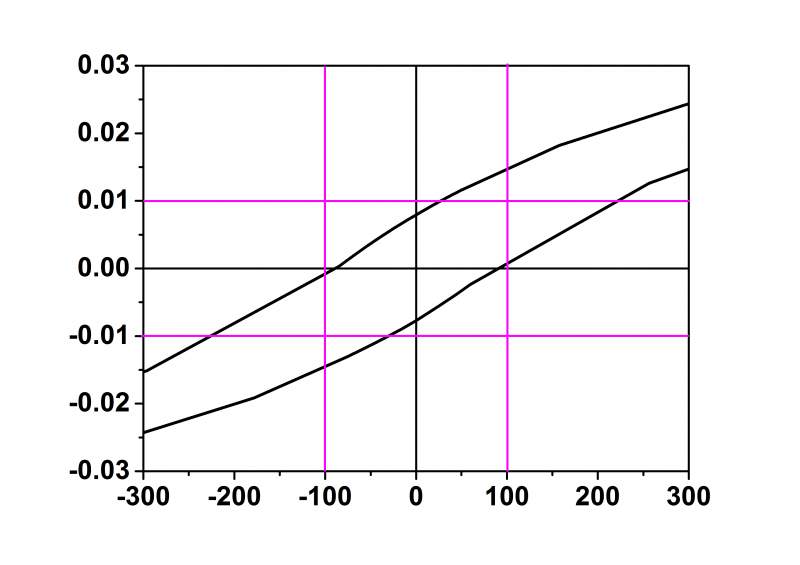

磁滞回线局部放大 .jpg
回复此楼

» 收录本帖的淘帖专辑推荐

资源

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
好好向大家学习
1楼 2014-03-20 21:24:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

kunxu

金虫 (著名写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
mjx150: 精彩回复 2014-03-21 09:46:45
489583179: 金币+10, 谢谢回答 2014-03-21 09:57:31
1外加磁场大小和变化可以从数据中读出来吗  可以，基本上到2000就饱和了
2这条曲线是原始的还是背底信号已经减去了  我感觉像是扣除背底信号的，一般背底信号有顺磁和反铁磁
3横纵坐标的是我自己标的（图中代表单位质量磁矩，M-H表示单位体积磁矩吗） M代比磁化强度（单位质量的磁矩）， H代表加的场
4如何知道矫顽力，磁化率，剩磁，怎样判断是顺磁、超磁或者铁磁性（弱弱判断这个是软铁磁性性的，对么） 矫顽力大概在100Oe就是磁滞回线跟Y值0交点的地方对应的X值
5磁化曲线和磁滞回线分别表达的意义  建议自己百度，内容太多
赞一下(1人) 回复此楼
3楼2014-03-21 09:15:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lfaitaoyao

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这个图不是你自己的数据吗？

[ 发自小木虫客户端 ]
赞一下 回复此楼
科研啊，累啊累
2楼2014-03-20 23:59:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mjx150

荣誉版主 (正式写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
489583179: 金币+5 2014-03-21 10:04:44
引用回帖:
3楼: Originally posted by kunxu at 2014-03-21 09:15:26
1外加磁场大小和变化可以从数据中读出来吗  可以，基本上到2000就饱和了
2这条曲线是原始的还是背底信号已经减去了  我感觉像是扣除背底信号的，一般背底信号有顺磁和反铁磁
3横纵坐标的是我自己标的（图中代表单 ...

也可能没有扣除背底，我见过类似的图。M-H并不是比体积磁化强度，所谓比体积，就是单位体积，emu/L等类似单位，M-H和这个没有关系。磁化曲线表示磁化强度或者磁感应强度与磁场大小的关系反应，可包括励磁和退磁，而磁滞回线是指磁性物质到达饱和磁化强度后，在退磁过程中，不按原来的曲线退回。。。@489583179
赞一下 回复此楼
Theworstsituationbroughtoutthebestofyou.
4楼2014-03-21 09:46:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

489583179

金虫 (小有名气)
引用回帖:
4楼: Originally posted by mjx150 at 2014-03-21 09:46:30
也可能没有扣除背底，我见过类似的图。M-H并不是比体积磁化强度，所谓比体积，就是单位体积，emu/L等类似单位，M-H和这个没有关系。磁化曲线表示磁化强度或者磁感应强度与磁场大小的关系反应，可包括励磁和退磁，而 ...

谢谢你的回答，问了一下测试者，背底扣除了。
赞一下 回复此楼
好好向大家学习
5楼2014-03-22 09:49:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晨曦0153

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by kunxu at 2014-03-21 09:15:26
1外加磁场大小和变化可以从数据中读出来吗  可以，基本上到2000就饱和了
2这条曲线是原始的还是背底信号已经减去了  我感觉像是扣除背底信号的，一般背底信号有顺磁和反铁磁
3横纵坐标的是我自己标的（图中代表单 ...

想问一下，你的局部放大图是怎么做的
赞一下 回复此楼
6楼2014-05-16 13:38:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
7楼2014-05-16 13:58:52
已阅   申请FPI   回复此楼   编辑   查看我的主页

489583179

金虫 (小有名气)
引用回帖:
6楼: Originally posted by 晨曦0153 at 2014-05-16 13:38:05
想问一下，你的局部放大图是怎么做的...

是6楼说的那样
回复此楼
好好向大家学习
8楼2014-05-16 17:18:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晨曦0153

金虫 (小有名气)
引用回帖:
8楼: Originally posted by 489583179 at 2014-05-16 17:18:28
是6楼说的那样...

怎么实现呢
回复此楼
9楼2014-05-22 10:06:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

489583179

金虫 (小有名气)
引用回帖:
9楼: Originally posted by 晨曦0153 at 2014-05-22 10:06:05
怎么实现呢

改变一下横纵坐标范围即可
赞一下 回复此楼
好好向大家学习
10楼2014-05-23 09:19:04
