| 查看: 1532 | 回复: 2 | ||
[求助]
TGA测试曲线问题。谢谢！
|
|

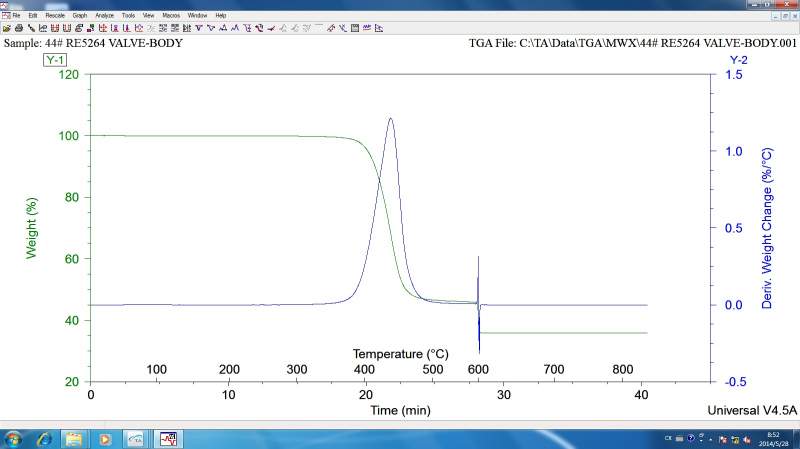

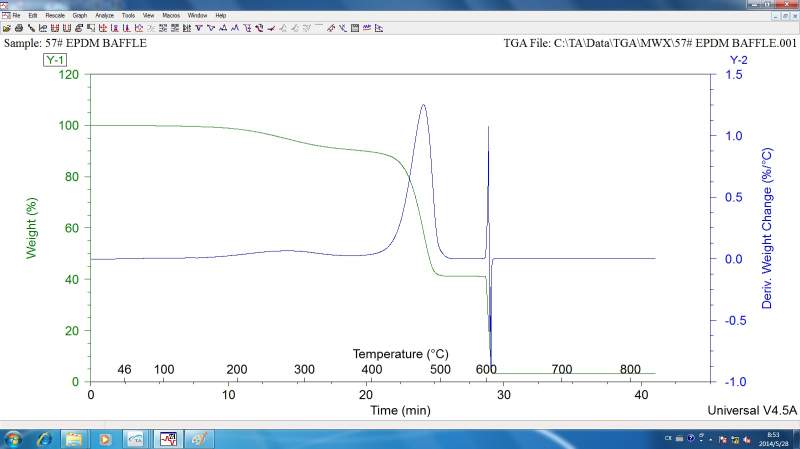

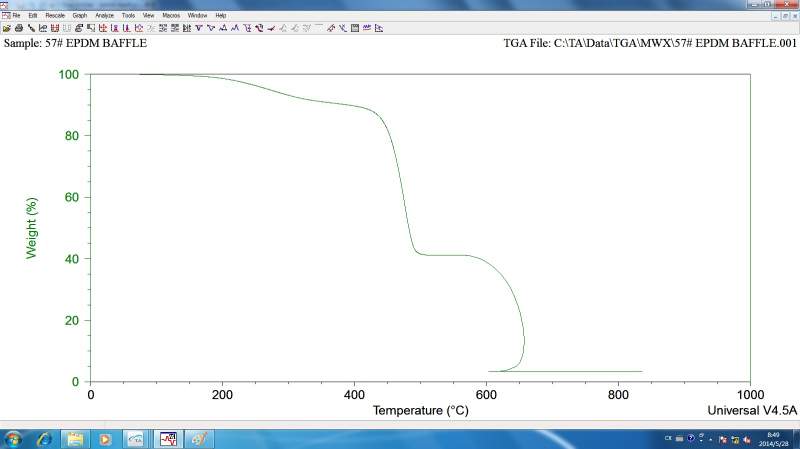

关于TGA仪器测试的问题： 测试步骤：20℃/min，氮气，由30℃至600℃；然后切换氧气，20℃/min，至850℃。 问题是：在600℃附近，TG曲线会出现一段返回的现象（温度轴显示）；在时间轴显示下，600℃附近显示的是骤降的现象，DTG曲线是一个波动状，类似心电图那种（不是仪器抖动，已经试验排除抖动因素）。 在切换气氛前后为什么不是平缓的分解曲线过程？（主要是橡胶材料和PC、PET之类有残炭的材料会出现这种现象。用纯PP材料在同样测试程序下测试不会出现上述现象，没有曲线返回和骤降的现象。） 认为这个应该和在600℃切换氧气气氛有关，切换气氛后，温度不能维持在原来气氛的状态，导致曲线显示返回一段，但是为什么是突然骤降的趋势？ 另外，测试程序是不是设置有问题？像这种橡胶材料以及PC、PET之类有残炭的材料，测试程序应该怎么设置，怎样切换气氛测试？（尝试过在切换氧气之前恒温5min，但是在切换气氛后，还是会出现这样的现象。） （抱歉，由于电脑原因图片不能上传。） |
回复此楼» 猜你喜欢
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有6人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有6人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有7人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有11人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有11人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有13人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有8人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有8人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有14人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有11人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 请教一个tga问题
已经有9人回复
- TG/DTA与TGA的区别。。
已经有9人回复
- 请大家帮我看下这个TGA曲线图，谢谢！
已经有6人回复
- 环氧树脂DSC曲线
已经有7人回复
- I-V 曲线 和 C-V 曲线 之间有什么区别？
已经有9人回复
- CV曲线求帮分析下！
已经有6人回复
- 求分析一种复合材料的TGA曲线
已经有3人回复
- 关于ORIGIN中曲线的多项式模拟
已经有7人回复
- 大家帮忙看一下这个TGA曲线什么意思？
已经有4人回复
- 求助关于热固性聚酰亚胺树脂合成的问题？谢谢。
已经有13人回复
- 请教DSC 曲线问题，有两个尖锐的吸热峰，一个放热峰，核磁很干净！
已经有17人回复
- 请问混凝土界面过渡区厚度用什么方法测试比较好
已经有42人回复
- DSC热分析图谱分析
已经有14人回复
- TGA曲线为什么一直下降？
已经有30人回复
- TGA分析 求助
已经有5人回复
- 【求助】TGA测试曲线毛刺
已经有5人回复
- 【求助/交流】求助关于ROC曲线
已经有5人回复
- 求助：DSC等热分析软件（楼主取消求助）
已经有8人回复
- 【求助】关于origin中作TGA曲线的问题
已经有9人回复
- 【求助】覆碳磷酸铁锂中碳含量测定
已经有17人回复
- 【讨论】TGA测试时的气体氛选择依据
已经有12人回复
- 【求助】TGA测试
已经有21人回复
2楼2014-05-29 13:38:48
3楼2014-06-02 14:20:12
