[求助] fluent中用XYplot做图的问题 已有2人参与

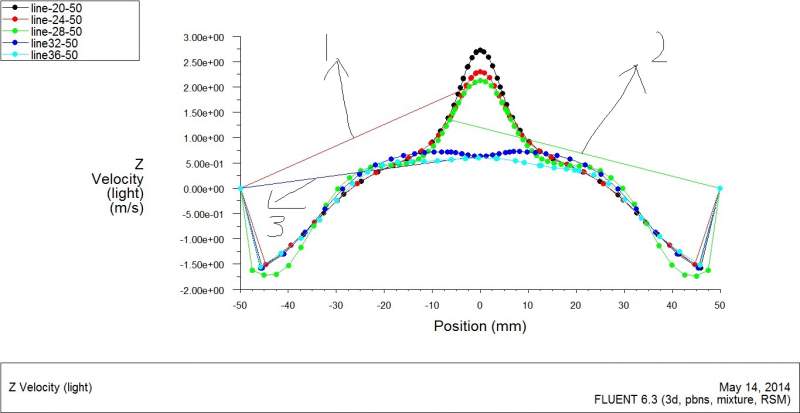

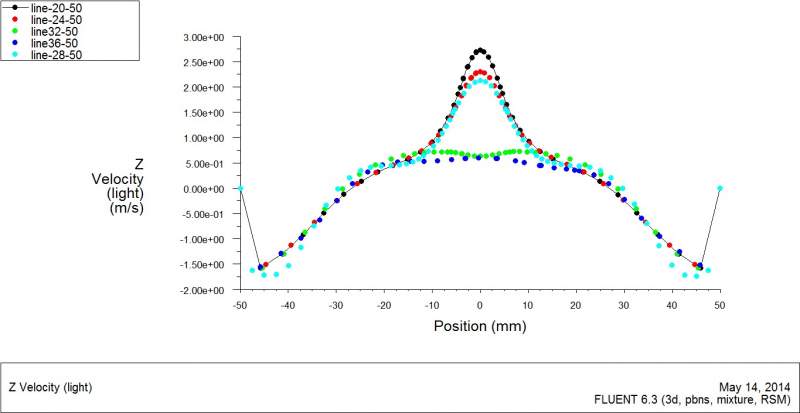

使用fluent中XYplot功能分析曲线，在没有定义曲线的线性之前每条曲线显示的都是数据点，但是给各个曲线定义线性为直线之后就出问题了，就出现了最后一张图上1，2，3三根线，求助怎么去掉这几根多余的线啊

fluent中用XYplot做图的问题


fluent中用XYplot做图的问题-1


fluent中用XYplot做图的问题-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-14 17:52:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)

石化蛀虫

【答案】应助回帖

感谢参与，应助指数 +1
这个真的很少见，但是肯定一点，保存的数据距离分布不是按照正常的排序的，导致了首尾相连的情况，说白了也可能网格上出了问题。解决方法：1.网格重新划分，2保存为ASCII值用excel打开，重新的排序、作图。good luck！
赞一下 回复此楼
2楼2014-05-15 10:14:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小左儿

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
作图还是用Origin作吧，专业一些，功能也强大，excel作的图更没法看，正规写论文发文章没有人愿意用flulent作图。
先用excel将数据排好顺序，导入origin作图。
赞一下(1人) 回复此楼
