24小时热门版块排行榜

返回列表

3DJobs

木虫 (小有名气)

应助: 2 (幼儿园)
金币: 1893.4
红花: 1
帖子: 269
在线: 84.3小时
虫号: 2324791
注册: 2013-03-06
性别: GG
专业: 催化化学

[求助] 关于Pd/SiO2的TPR出峰归属问题

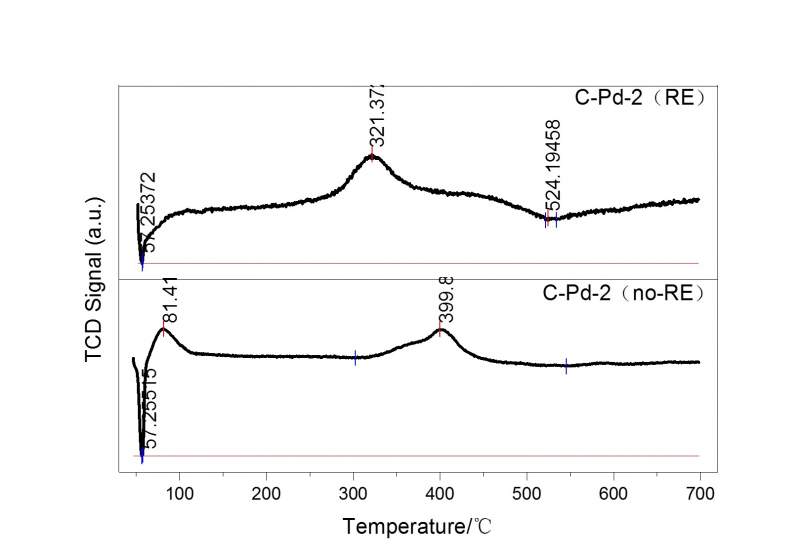

如图，在实验室用浸渍法自制的5% Pd/SiO2催化剂，使用TPR进行表征，条件如下：
预处理：30ml/min He ，400℃处理30min
TPR： 30ml/min 10% H2/Ar， 10℃/min升温到700℃
（图中的RE为催化剂经200℃纯氢气还原2h，no-RE为没有进行还原）

57℃时出现的负峰，查找过小木虫后，发现大家都认为是氢溢流引起的，请问这是由于氢气在低温的时候接触了催化剂，然后就发生氢溢流，然后升温后这部分氢就转变会氢气，然后就脱附？

同时，图中可以看出没有经过还原的催化剂在81℃的时候出现的正峰是因为Pd的还原吗？因为我查过论坛上都说贵金属的还原温度都不高

最奇怪的是后面的峰，经过还原的催化剂在321℃出现一个正峰，而没经过还原的399℃下出现了一个正峰，请问这两个峰是由于什么引起的？

最后就是524℃出现的峰是属于一个负峰吗？属于氢溢流引起的，还是其他原因引起的？如果是氢溢流引起的，是否由于活性低一点的位点引起呢？


回复此楼
