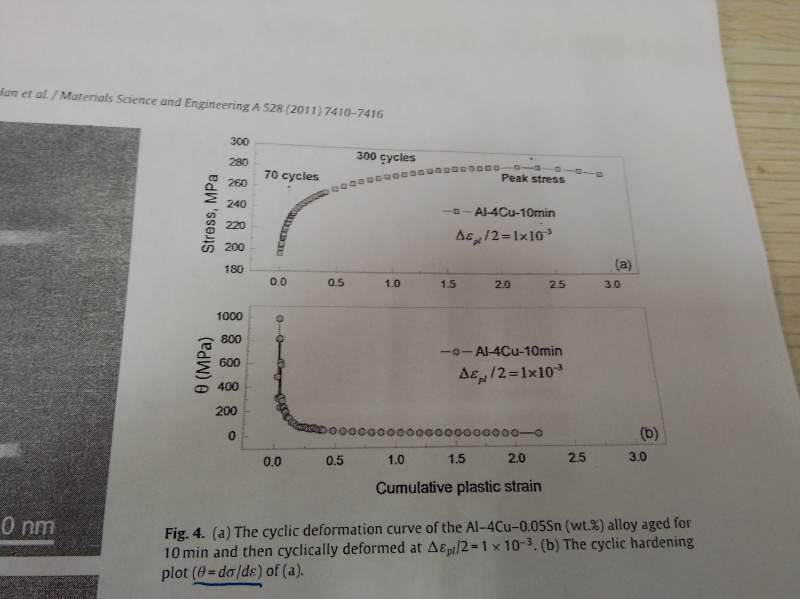

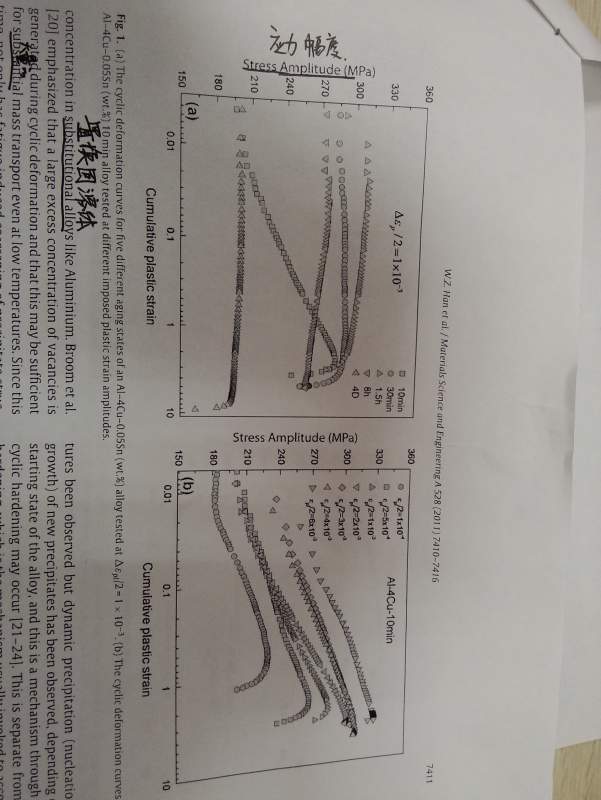

[求助] 谁能帮我看看这几幅曲线横纵坐标的意义（循环应变、疲劳相关）已有1人参与

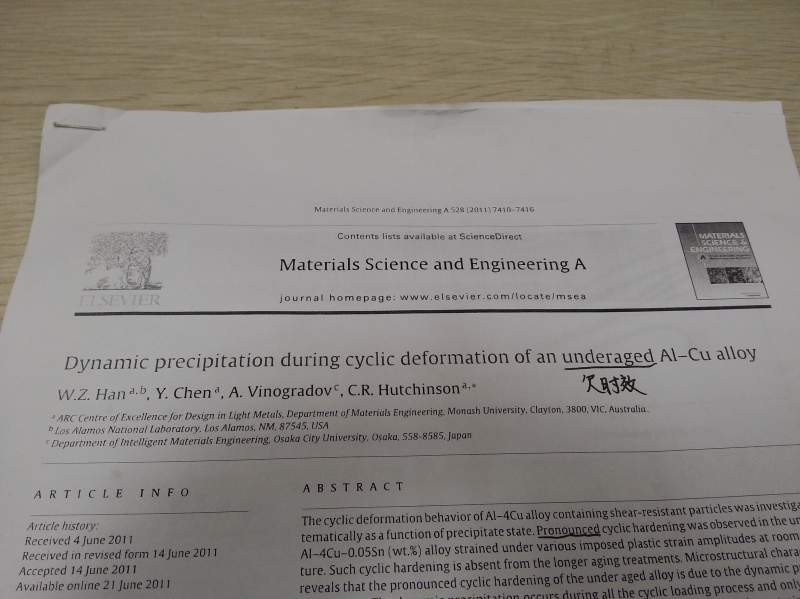

最近在看一篇文献，不太明白这几条曲线横纵坐标的含义。。。不知道能从曲线上得到什么信息




回复此楼

» 猜你喜欢

烦躁已经有5人回复

» 本主题相关价值贴推荐，对您同样有帮助:

求孔径分布曲线纵坐标计算；吸附前后BET规律（急，给出所有金币，求救！）已经有5人回复
CV曲线纵坐标是比电容，这种图是怎么画出来的？已经有7人回复
请大家帮我解释一下这个图的横纵坐标代表物理的意义，谢谢已经有18人回复
origin作图，有几组数据，横坐标和纵坐标数据各不相同，怎么在一张图上作出多条曲线已经有5人回复
反应数据作图：横坐标为选择性，纵坐标为产物选择性的意义已经有8人回复
拉伸曲线某一点的具体含义已经有11人回复
关于DTA曲线的一些问题，关于纵坐标已经有6人回复
matlab中已知曲线中取点问题已经有5人回复
能谱分析的纵坐标代表什么含义？已经有8人回复
做血浆药物标准曲线，纵坐标的值代表的浓度指的是什么？已经有9人回复
急急急！GPC谱图分析已经有19人回复
【求助】关于内标法的做标准曲线已经有12人回复
GPC中测定曲线中这个纵坐标代表什么意思？数学不好！如图！已经有3人回复
GPC中测定曲线中这个纵坐标代表什么意思？数学不好！如图！已经有6人回复
文献插图中纵坐标无单位，表示为a.u.什么意思，数据处理成这样的方法已经有11人回复
【求助/交流】用OD值做纵坐标，培养时间为横坐标绘制的生长曲线的logistic拟合曲线怎� 已经有5人回复
【求助】求高人解释一下GPC测出的这些数据各代表的意思！已经有8人回复
【其他】DSC曲线的纵坐标热流速率的单位μV具体如何换算成mW/mg 已经有6人回复
【求助】gaussian计算IR谱图的纵坐标Epsilon有什么含义啊已经有4人回复
origin 曲线图中如何通过横坐标得到对应的纵坐标已经有3人回复

没有签名

1楼 2014-05-06 13:56:00

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)

MM-EPI: 1
应助: 231 (大学生)
金币: 2224.2
散金: 4
红花: 35
帖子: 1108
在线: 484小时
虫号: 716092
注册: 2009-03-06
专业: 金属材料的力学行为

【答案】应助回帖

感谢参与，应助指数 +1

累计的塑性应变吧
低周疲劳每个循环的total应变都能分成弹性应变和塑性应变
然后他把每个周期的加起来，我猜的

赞一下

回复此楼

2楼2014-05-08 18:33:02

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

夜听雪

铜虫 (小有名气)

应助: 0 (幼儿园)
金币: 275
散金: 8
红花: 1
帖子: 65
在线: 21.9小时
虫号: 2035933
注册: 2012-09-28
性别: MM
专业: 金属材料的微观结构

引用回帖:

2楼: Originally posted by phoenix7573 at 2014-05-08 18:33:02
累计的塑性应变吧
低周疲劳每个循环的total应变都能分成弹性应变和塑性应变
然后他把每个周期的加起来，我猜的

谢谢你，我觉得你猜的不错。每个循环是不是指施加应力然后释放应力。然后再施加应力，。。。。图上的符号Ep/2具体什么意思

赞一下

回复此楼

没有签名

3楼2014-05-13 11:17:30

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)

MM-EPI: 1
应助: 231 (大学生)
金币: 2224.2
散金: 4
红花: 35
帖子: 1108
在线: 484小时
虫号: 716092
注册: 2009-03-06
专业: 金属材料的力学行为

引用回帖:

3楼: Originally posted by 夜听雪 at 2014-05-13 11:17:30
谢谢你，我觉得你猜的不错。每个循环是不是指施加应力然后释放应力。然后再施加应力，。。。。图上的符号Ep/2具体什么意思...

EP是塑性应变应该是总的，除以二代表应变幅，低周疲劳的应变幅值

赞一下

回复此楼

4楼2014-05-13 14:01:21
