zyan901220新虫 (初入文坛)
|
[求助]
fluent重力设置好像没有起到作用
|
|

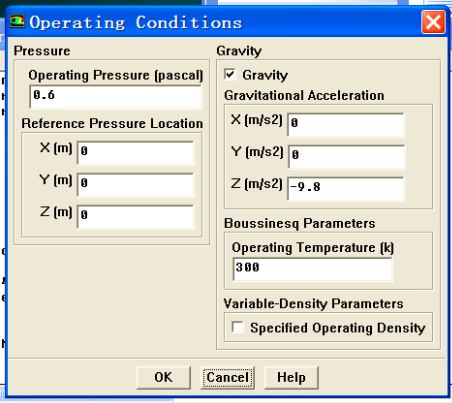

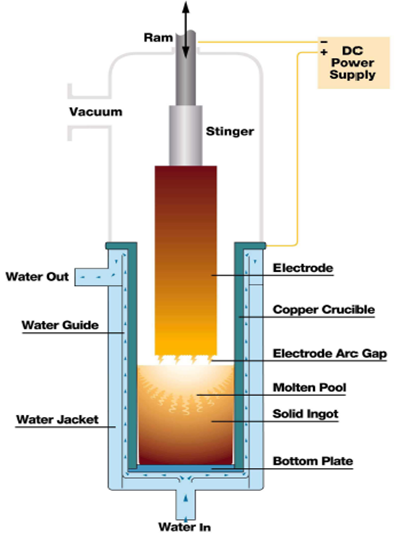

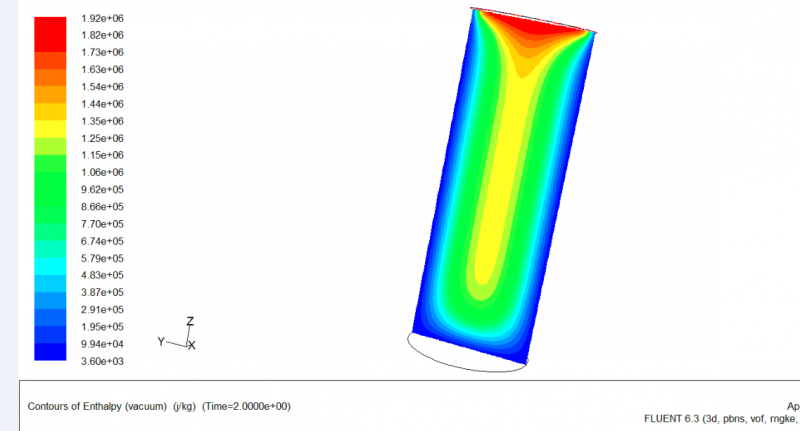

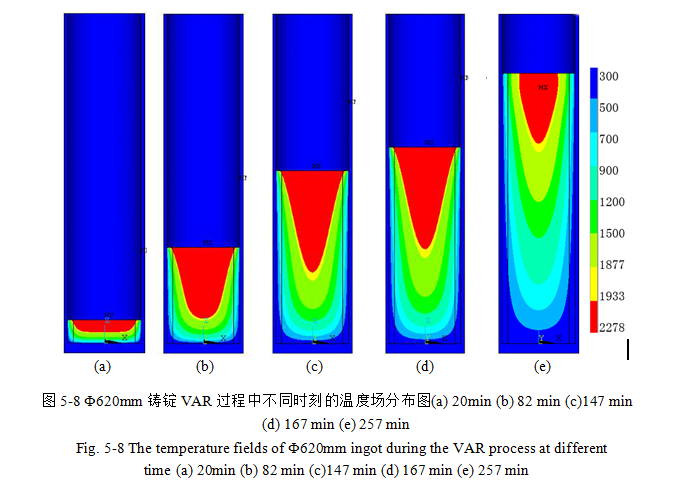

我用fluent模拟一个熔炼过程的温度场，熔炼示意图如下为实际中的图示：上方的电极熔化，熔体向下掉落到坩埚中（像下雨一样吧），模拟中只建了下面的坩埚的模型，即一个圆柱。 我用了VOF模型，开始是坩埚里为真空，随着熔体的液滴下落，真空被排除，熔体进入。熔体就会慢慢从坩埚底部开始凝固，然后慢慢长高，熔体进入的速度是0.0000833m/s，设置了重力条件，正常来说，熔体熔化离开电极以后受重力作用会很快下落，那么在开始的时候就只有下方很少的部分有温度场，正确的图示也已上传，但是我的模型在8s的时候温度场已经在整个模型中了，好像重力没有起到作用，不知道怎么回事？ 有没有大神能帮忙解决一下！ 上床的图片分别为：熔炼示意图 我的重力设置（模型中Z轴向上） 相的设置 我在计算8s时得到的温度场 正确的温度场模式  熔炼示意图  重力设置  相的设置  计算8s时得到的温度场  正确的温度场 |
