[求助] 求高手分析一下这个XRD图 已有1人参与

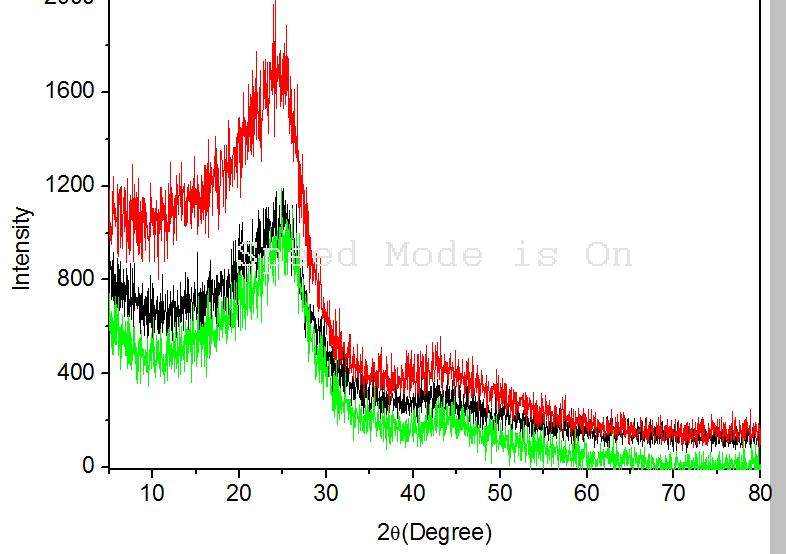

我做的是石墨烯,加到聚合物里面,黑线是纯聚合物,另外两个加了不同含量石墨烯,请问这样做有什么意义吗,分析一下

求高手分析一下这个XRD图
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csumseczh

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
macuiyong: 金币+3, 有帮助 2014-04-24 09:18:41
这三根曲线显然是一样的,只是曝光时间不一样而已。

另外,从石墨烯来讲,因为它是二维的平面,X射线衍射的波程差是一样的,因此不会产生衍射,不会看到衍射峰。除非在你的体系里面,能够把石墨烯成一定周期的排列起来,才能看到衍射峰,那应该属于层状结构。所以用XRD分析没有意义。
2楼2014-04-23 13:29:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

macuiyong

新虫 (小有名气)

引用回帖:
2楼: Originally posted by csumseczh at 2014-04-23 13:29:21
这三根曲线显然是一样的,只是曝光时间不一样而已。

另外,从石墨烯来讲,因为它是二维的平面,X射线衍射的波程差是一样的,因此不会产生衍射,不会看到衍射峰。除非在你的体系里面,能够把石墨烯成一定周期的排 ...

用XRD表征不了石墨烯在聚合物中的分散是吗?
3楼2014-04-24 09:19:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csumseczh

铜虫 (小有名气)

引用回帖:
3楼: Originally posted by macuiyong at 2014-04-24 09:19:46
用XRD表征不了石墨烯在聚合物中的分散是吗?...

表征不了石墨烯的分散。石墨烯在基体里面应该是很凌乱的分散的,你如果要看它们的取向,那么应该用小角散射。但是也不能保证会出什么东西来,而且小角散射在这方面的分析很复杂,需要专门研究X射线散射的人来做才行。
4楼2014-04-24 20:36:25
