应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 复合材料 » 交流互助 » 高手帮我看下这个XRD图，除了我总结的看出的结论，还有哪些？
111/2返回列表12下一页
查看: 2739  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

liuxj2000

新虫 (小有名气)

[求助] 高手帮我看下这个XRD图，除了我总结的看出的结论，还有哪些？

我的总结：

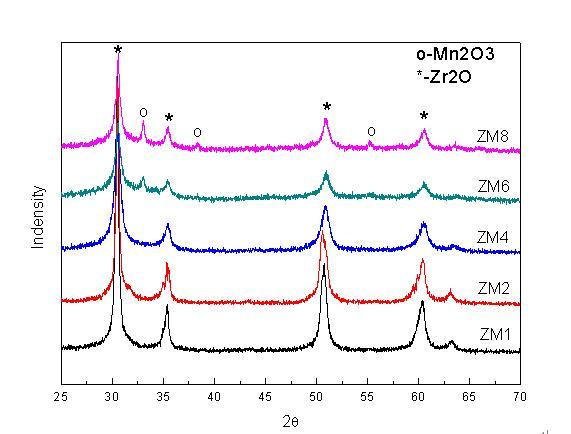

通过XRD图谱可以得出：在Mn负载量为10%、20%、40%时，仅能观察到Zr2O的衍射峰，未出现锰的衍射峰，表明锰可以高度分散在锆氧化物的表面。在Mn负载量提高到60%以后，随着Mn组分含量的不断增加，Mn2O3的特征衍射峰越来越明显。

但是从图中还可以看出随着Mn的加大，Zr2O的峰也变的不是很尖锐了，同时还逐渐出现了Mn2O3的峰，这个是为什么？又应该如何解释？谢谢
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-18 20:10:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjyjj_2004

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
fanshuqi: 金币+1, 感谢应助 2012-06-19 22:33:13
这个是不是可以简单理解成比如液体的“稀释效应”，Zr2O的量少了，峰应该是变弱了。Mn2O3的量少的话，峰几乎也看不到。
赞一下 回复此楼
2楼2012-06-19 17:26:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuxj2000

新虫 (小有名气)
引用回帖:
2楼: Originally posted by tjyjj_2004 at 2012-06-19 17:26:11
这个是不是可以简单理解成比如液体的“稀释效应”，Zr2O的量少了，峰应该是变弱了。Mn2O3的量少的话，峰几乎也看不到。

亲，不是这样的。这几个材料中，Zr2O的量是不变的，Mn2O3的量从1到8逐渐加大。
赞一下 回复此楼
3楼2012-06-19 19:21:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhlfap

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
fanshuqi: 金币+1, 感谢应助 2012-06-19 22:33:38
liuxj2000: 金币+5, ★★★★★最佳答案 2012-06-20 10:03:05
具体反应条件是什么？是先制备氧化锆，之后再分散锰盐吗？是否负载后进行了高温处理？如果是这样，则可能是随着锰的负载量增加，氧化锆晶形变差，所以峰变宽化！
赞一下 回复此楼
4楼2012-06-19 22:30:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuxj2000

新虫 (小有名气)
引用回帖:
4楼: Originally posted by lhlfap at 2012-06-19 22:30:32
具体反应条件是什么？是先制备氧化锆，之后再分散锰盐吗？是否负载后进行了高温处理？如果是这样，则可能是随着锰的负载量增加，氧化锆晶形变差，所以峰变宽化！

是的，亲，就是这样的方法。也高温处理过
赞一下 回复此楼
5楼2012-06-20 10:02:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhlfap

木虫 (正式写手)
引用回帖:
5楼: Originally posted by liuxj2000 at 2012-06-20 10:02:47
是的，亲，就是这样的方法。也高温处理过...

另外，除了改变锰盐的负载量外，可以考虑改变一下处理温度看看，比如 500，600，700度下，比较一下看看不同温度下同一锰盐负载量样品的 XRD 特征有什么变化？看看低的负载量时高温状态下是否会出现氧化锰的特征峰！可以用来解释一些问题！
赞一下 回复此楼
6楼2012-06-20 17:59:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhlfap

木虫 (正式写手)
改变一下处理温度看看，看看同一负载量锰盐样品的 XRD 随处理温度升高的变化规律！
赞一下 回复此楼
7楼2012-06-20 18:01:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

evilangel

金虫 (小有名气)
你可以考虑用固溶度的定义分析下，看看有关合金的文章，或许有点启发
赞一下 回复此楼
8楼2012-06-21 10:10:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

火玲珑

金虫 (著名写手)
金属离子掺杂应该会引起主体材料的晶格等参数发生变化吧？这样相应的就会引起XRD主体峰位的偏移和变宽吧！
赞一下 回复此楼
9楼2012-06-21 12:42:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuxj2000

新虫 (小有名气)
引用回帖:
6楼: Originally posted by lhlfap at 2012-06-20 17:59:15
另外，除了改变锰盐的负载量外，可以考虑改变一下处理温度看看，比如 500，600，700度下，比较一下看看不同温度下同一锰盐负载量样品的 XRD 特征有什么变化？看看低的负载量时高温状态下是否会出现氧化锰的特征峰！ ...

嗯，但是因为我的这个东西，最后要用在800度的条件下，所以，是不是对低于800的温度处理对其影响，没有意义啊？
赞一下 回复此楼
10楼2012-06-21 17:38:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 liuxj2000 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[基金申请] 娱乐 +3 Tide man 2026-08-03 3/150 2026-08-04 09:58 by gltch
[基金申请] 面上提前没消息，有中的吗 +14 archvillain 2026-08-02 17/850 2026-08-04 09:46 by archvillain
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 f1dmPx051StA 2026-08-03 7/350 2026-08-04 09:31 by v1TJC4qJauAB
[教师之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 jRl3mE6ddZGq 2026-08-03 10/500 2026-08-04 09:26 by v1TJC4qJauAB
[博后之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 cu9Nq1xK233Z 2026-08-03 9/450 2026-08-04 09:17 by v1TJC4qJauAB
[教师之家] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +5 cu9Nq1xK233Z 2026-08-03 10/500 2026-08-04 09:15 by v1TJC4qJauAB
[基金申请] 系统今天又提示维护了，估计离放榜不远了 +12 winnerche 2026-07-29 16/800 2026-08-04 08:18 by Equinoxhua
[有机交流] 一个有机合成实验室都需要哪些设备？ 50+3 kf2781974 2026-07-31 10/500 2026-08-04 08:05 by 88817753
[找工作] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 9/450 2026-08-04 07:37 by k7OM8YghWbkC
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +4 cu9Nq1xK233Z 2026-08-03 13/650 2026-08-04 07:30 by k7OM8YghWbkC
[教师之家] 基础研究怎么拉横向，学校到款任务越来越多，难以完成 拉横向，都有哪些途径啊 +9 锦衣卫寒战 2026-07-28 13/650 2026-08-04 07:21 by Ermito
[考博] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 cu9Nq1xK233Z 2026-08-03 6/300 2026-08-04 06:10 by k7OM8YghWbkC
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +3 jRl3mE6ddZGq 2026-08-03 6/300 2026-08-04 04:47 by k7OM8YghWbkC
[考研] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 8/400 2026-08-04 03:21 by k7OM8YghWbkC
[基金申请] 什么时候能放榜呀？ +3 Jacob678 2026-08-03 3/150 2026-08-03 16:14 by gltch
[基金申请] 面上再次挂了，太难了，躺也躺不了，倦也卷不过，小学校之殇！ +19 低垂的野花 2026-07-31 25/1250 2026-08-03 09:25 by gy116024
[基金申请] 2026年国自然面上资助率 +16 布布和一二 2026-07-30 22/1100 2026-08-03 09:20 by gy116024
[基金申请] 微信指数没变化，科研之友没阅读 +15 wangze12014 2026-07-28 19/950 2026-08-02 20:05 by 蔡棒棒菂
[高分子] HXDI做水性聚氨酯乳液，是不是特别容易出渣 15+3 yuyusuv 2026-07-29 3/150 2026-07-31 09:21 by huizingga
[基金申请] 你们的时间戳变了吗 +3 archvillain 2026-07-30 4/200 2026-07-30 18:53 by levinzhwen
信息提示
关闭
请填处理意见
关闭
