【答案】应助回帖

» 本帖附件资源列表

欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
附件 1 : 硫化亚铜_研磨前.raw

2013-07-01 08:52:10, 9.93 K

附件 2 : Cu(+1)-XPS.png

2013-07-01 08:53:09, 42.97 K

» 猜你喜欢

请问有评职称，把科研教学业绩算分排序的高校吗已经有6人回复
2025冷门绝学什么时候出结果已经有6人回复
Bioresource Technology期刊，第一次返修的时候被退回好几次了已经有7人回复
真诚求助：手里的省社科项目结项要求主持人一篇中文核心，有什么渠道能发核心吗已经有8人回复
寻求一种能扛住强氧化性腐蚀性的容器密封件已经有5人回复
请问哪里可以有青B申请的本子可以借鉴一下。已经有4人回复
请问下大家为什么这个铃木偶联几乎不反应呢已经有5人回复
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入已经有4人回复
康复大学泰山学者周祺惠团队招收博士研究生已经有6人回复
AI论文写作工具：是科研加速器还是学术作弊器？已经有3人回复

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

求高人指点XRD（硫化亚铜）物相分析已经有3人回复
【求助】新手求XRD的分析已经有10人回复
XRD测量结果，请高人指点已经有6人回复
XRD分析，请高人指点，不胜感激！已经有4人回复
求高人指点qpcr问题，扩增效率太高！已经有14人回复
液相HPLC 的两个峰太近了分不开求高人指点！有图已经有12人回复
jade 5.0 如何找410峰？已经有3人回复
求高人指点:环境工程专业，做的却是分析，公务员考试怎么报？已经有9人回复
低于材料禁带宽度的光子激发出电子空穴对？求高人指点！已经有23人回复
【分享】XRD定性物相分析培训资料【已搜索无重复】已经有258人回复
XRD测试分析已经有7人回复
【求助】XRD测试分析，求高手指点已经有10人回复
【求助】Ni-P镀层的XRD分析已经有4人回复
【求助】XRD物相分析已经有7人回复
【求助】mcm-41的xrd，求高手指点已经有32人回复
【求助】求高人给分析一下三方相的xrd，帮我算算晶胞参数啊,自己不在行这个啊，赞助50 已经有8人回复

1楼2013-07-01 08:56:40

raul

木虫 (著名写手)

应助: 38 (小学生)
金币: 5098.7
散金: 81
红花: 4
帖子: 1267
在线: 590.2小时
虫号: 121707
注册: 2005-12-03
性别: GG
专业: 有机分子功能材料化学

求大侠指点一下吧

2楼2013-07-02 16:15:33

gxytju2008

专家顾问 (文坛精英)

专家经验: +1654
应助: 4104 (副教授)
贵宾: 0.053
金币: 47714.2
散金: 4089
红花: 503
帖子: 14991
在线: 7309小时
虫号: 1111232
注册: 2010-09-29
性别: GG
专业: 材料物理化学
管辖: 微米和纳米

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
sddtc888: 金币+1, 谢谢参与，欢迎常来！ 2013-07-02 20:56:03
raul: 金币+10, ★★★很有帮助, 终于有高人出来相助了。是不是常见物相的氧化铜（亚铜）或硫化铜（亚铜）都对不上呀，有没有可能为混合相呢？ 2013-07-02 21:51:40

对不上，你想想你这过程中有没有可能有其他元素污染或者别的吧，完全不知道是啥东西，氧化物硫化物全对不上

3楼2013-07-02 19:33:22

raul

木虫 (著名写手)

应助: 38 (小学生)
金币: 5098.7
散金: 81
红花: 4
帖子: 1267
在线: 590.2小时
虫号: 121707
注册: 2005-12-03
性别: GG
专业: 有机分子功能材料化学

引用回帖:

3楼: Originally posted by gxytju2008 at 2013-07-02 19:33:22
对不上，你想想你这过程中有没有可能有其他元素污染或者别的吧，完全不知道是啥东西，氧化物硫化物全对不上

非常感谢gxytju2008来相助，是不是硫化铜（亚铜）或氧化铜（亚铜）都对不上呢，有没有可能为混合相啊（本人非这方面出身，只能简单地通过PDF卡片去对照）。不知道是否有氮元素的污染，还请指点一下怎么解决这个物相问题，如果为新相（应该不太可能）应解怎么解决呢，谢谢。

4楼2013-07-02 21:54:55

gxytju2008

专家顾问 (文坛精英)

专家经验: +1654
应助: 4104 (副教授)
贵宾: 0.053
金币: 47714.2
散金: 4089
红花: 503
帖子: 14991
在线: 7309小时
虫号: 1111232
注册: 2010-09-29
性别: GG
专业: 材料物理化学
管辖: 微米和纳米

【答案】应助回帖

不太明白，说实话我也只是XRD的使用者而已，深层的东西也不是很懂，就算是混合物也应该两种物质都能对上的，N加上去有个Cu3N可以解释48附近的主峰，但是还是无法解释28左右的那个，要是新相的话没准要做单晶衍射才能确定晶体结构了，那个挺麻烦，要大块的单晶才行

5楼2013-07-02 22:35:20

Terminology

铁杆木虫 (正式写手)

应助: 19 (小学生)
金币: 6770.5
红花: 7
帖子: 442
在线: 287.2小时
虫号: 1416857
注册: 2011-09-25
专业: 无机非金属类光电信息与功

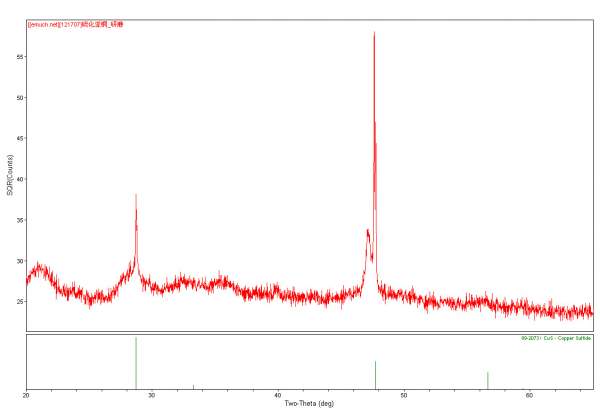

28.7和47.6的两个峰都是CuS吧（如图）。
47.6的峰在研磨后降低了，应该是研磨前你的样品有择优取向，研磨后没有了的缘故。

6楼2013-07-04 11:11:45

raul

木虫 (著名写手)

应助: 38 (小学生)
金币: 5098.7
散金: 81
红花: 4
帖子: 1267
在线: 590.2小时
虫号: 121707
注册: 2005-12-03
性别: GG
专业: 有机分子功能材料化学

引用回帖:

6楼: Originally posted by Terminology at 2013-07-04 11:11:45
28.7和47.6的两个峰都是CuS吧（如图）。
47.6的峰在研磨后降低了，应该是研磨前你的样品有择优取向，研磨后没有了的缘故。

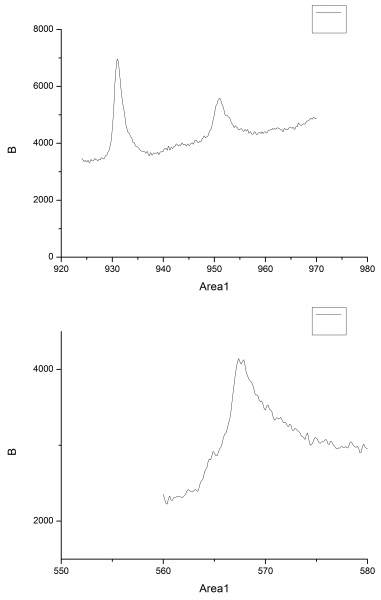

兄弟，因您不是应助模式回复我发不了金币给你呀。烦通过应助模式回复我再补您金币好不。我粗略对了一下也觉得有可能是CuS,XPS能测出一价和二价的区别吗，从下图XPS看像一价的铜呀。烦指点，谢谢。


7楼2013-07-04 12:27:05

Terminology

铁杆木虫 (正式写手)

应助: 19 (小学生)
金币: 6770.5
红花: 7
帖子: 442
在线: 287.2小时
虫号: 1416857
注册: 2011-09-25
专业: 无机非金属类光电信息与功

引用回帖:

7楼: Originally posted by raul at 2013-07-04 12:27:05
兄弟，因您不是应助模式回复我发不了金币给你呀。烦通过应助模式回复我再补您金币好不。我粗略对了一下也觉得有可能是CuS,XPS能测出一价和二价的区别吗，从下图XPS看像一价的铜呀。烦指点，谢谢。

...

XPS我就不是很清楚了，铜的体系也没有接触过。

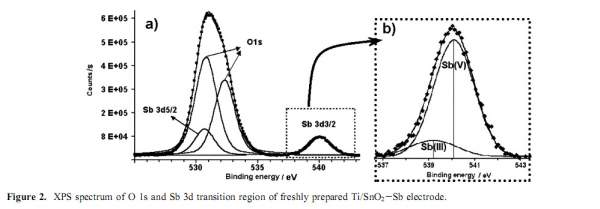

但是比如说Sb的氧化物可能是Sb2O3或者Sb2O5，用XPS就可以看它在540eV左右的3d3/2的特征峰。这个特征峰其实是三价和五价的Sb的合峰，把这个峰分峰拟合一下就可以用面积来半定量估计下三价和五价的比（如图，来自“ F. Montilla, E. Morallón, A.D. Battisti, S. Barison, S. Daolio, J.L. Vázaquez, J. Phys. Chem. B 108 (2004) 15976”）。我想大概铜的价态及其占比也可以用这种方式来半定量分析吧。

赞一下(1人)

» 本帖已获得的红花（最新10朵）

raul

8楼2013-07-04 13:09:01

raul

木虫 (著名写手)

应助: 38 (小学生)
金币: 5098.7
散金: 81
红花: 4
帖子: 1267
在线: 590.2小时
虫号: 121707
注册: 2005-12-03
性别: GG
专业: 有机分子功能材料化学

送红花一朵

引用回帖:

8楼: Originally posted by Terminology at 2013-07-04 13:09:01
XPS我就不是很清楚了，铜的体系也没有接触过。
但是比如说Sb的氧化物可能是Sb2O3或者Sb2O5，用XPS就可以看它在540eV左右的3d3/2的特征峰。这个特征峰其实是三价和五价的Sb的合峰，把这个峰分峰拟合一下就可以用面 ...

谢谢指点呀，因回复的不是应助模式，我只能改送您红花一朵略表心意了

9楼2013-07-07 16:40:20
