[求助] 这能收敛吗?高手帮忙看一下已有2人参与

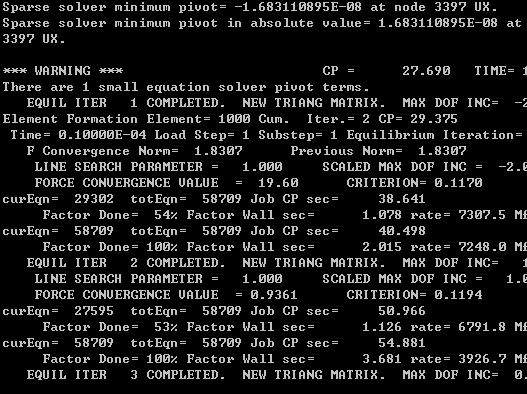

计算刚开始怎么看预计计算时间,还有这个warning是不收敛的意思嘛?

这能收敛吗?高手帮忙看一下


这能收敛吗?高手帮忙看一下-1


这能收敛吗?高手帮忙看一下-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖


感谢参与,应助指数 +1
liuchris1991: 金币+1, 有帮助 2014-03-31 19:05:13

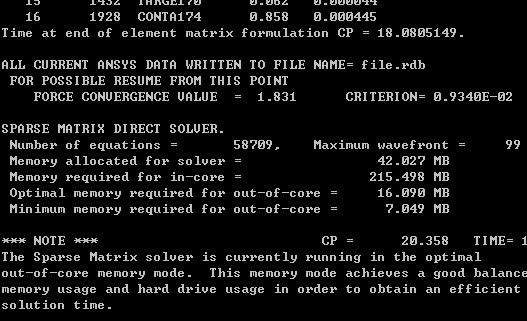

内存不够呀 还能算下去?
2楼2014-03-31 17:37:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuchris1991

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by 小七工作室1 at 2014-03-31 17:37:37
内存不够呀 还能算下去?

从哪看出来的? 我的电脑2g内存  这个模型也不算复杂啊 只是有几对接触对
3楼2014-03-31 19:05:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖


感谢参与,应助指数 +1
liuchris1991: 金币+1, ★★★很有帮助 2014-04-01 19:15:57
信息:   There are 1 small equation solver pivort terms
  说明约束不足,有两种可能:
    1  模型本身定义的约束不足,这需要你检查一下约束的设置是否有问题;
    2  模型中有些部件需要靠接触来限制它的刚体运动,如果没有发生接触,也会出现约束不足。
  求解前,可以先发布 CNCHECK 命令,检查一下接触对的设置是否有什么问题。
  另一个办法是:将接触对的接触行为改为 bonded (Always),然后做一次模态分析,看看是否存在零频率,如果存在零频率,则说明是模型本身约束不足,可以显示与零频率对应的振型,分析一下是哪个自由度的刚体运动,即缺少哪个自由度的约束。
4楼2014-04-01 15:12:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuchris1991

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by htbbzzg at 2014-04-01 15:12:27
信息:   There are 1 small equation solver pivort terms
  说明约束不足,有两种可能:
    1  模型本身定义的约束不足,这需要你检查一下约束的设置是否有问题;
    2  模型中有些部件需要靠接触来限制它的 ...

您好 您能否留个联系方式 我是ansys新手 我有很多ansys方面的疑惑希望和您交流下
5楼2014-04-01 19:25:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

你可以先到我的博客去看看,也许会对你有所帮助。博客地址:
       http://htbbzzg.blog.163.com
6楼2014-04-02 12:32:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuchris1991

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by htbbzzg at 2014-04-01 15:12:27
信息:   There are 1 small equation solver pivort terms
  说明约束不足,有两种可能:
    1  模型本身定义的约束不足,这需要你检查一下约束的设置是否有问题;
    2  模型中有些部件需要靠接触来限制它的 ...

我好想是有些模型没有glue在一起?
请问glue必须在划分网格前吗?
7楼2014-04-02 12:52:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

对的,glue 操作必须在划分网格前,否则就没有用了。
8楼2014-04-02 12:54:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuchris1991

铜虫 (小有名气)

引用回帖:
8楼: Originally posted by htbbzzg at 2014-04-02 12:54:11
对的,glue 操作必须在划分网格前,否则就没有用了。

那么划分完以后用merge可以吗?那个merge items我还是看不太懂怎么用,里面选项没有vollum 参数也不清楚是什么意思、、、
9楼2014-04-02 13:07:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuchris1991

铜虫 (小有名气)

引用回帖:
8楼: Originally posted by htbbzzg at 2014-04-02 12:54:11
对的,glue 操作必须在划分网格前,否则就没有用了。

我又调试了下 这回没有warning了 但是还是不收敛。。。不知道是什么问题 载荷步也调了还是没用。。。
10楼2014-04-02 15:50:07
