| 查看: 6429 | 回复: 8 | ||
[求助]
Origin完成频谱分析 已有1人参与
|

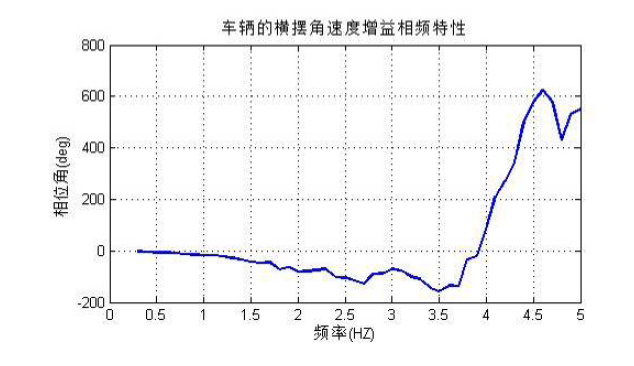

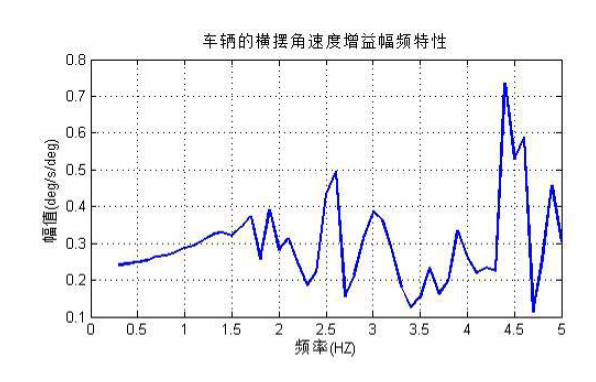

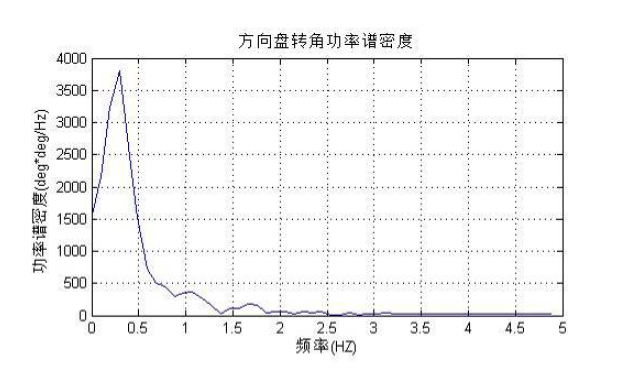

如何用Origin完成这组数据的频谱分析：YawRate为输出信号，ANGEL为输入，要求各自的频率谱密度曲线以及YawRate相对于ANGEL的频谱分析，原始数据见附件，完成后的图见图片。请写出Origin中的详细操作步骤。 1.png  2.png  功率谱密度.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 1.opj
2014-02-17 21:44:25, 196.63 K
» 猜你喜欢
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有5人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 用origin做FFT，结果没有频谱信息，怎么回事？
已经有9人回复
- origin图怎么分析？关于y error 的图，我做出突来了，看不明白
已经有6人回复
- 这个图用origin怎么做出来的？？？？求助啊啊
已经有4人回复
- 【教程】Origin8.0实用教程 科技作图与数据分析
已经有933人回复
- 使用Origin8.5进行 傅里叶变换 时遇到的问题，跪求解答！
已经有10人回复
- Origin如何求互频谱功率
已经有6人回复
- origin绘图 三列数据范围不同Y 绘制同一张图中
已经有24人回复
- 【求组】用matlab的fft求空间频谱
已经有8人回复
- 怎么做傅里叶变换
已经有10人回复
- 用origin里的fft做了几张频谱图，请大神指教这些图都代表什么意思啊？
已经有10人回复
- Origin平滑处理之后的数据可以导出来吗？
已经有4人回复
- 热重曲线的分析和origin中的曲线拟合
已经有1人回复
- 【求助】关于origin中作TGA曲线的问题
已经有9人回复
给我推荐几个没用的帖子就完事儿了？
2楼2014-02-19 11:11:05
|
不会用origin，matlab也可以做出很漂亮的图的。这里提供一个我自己编的matlab的频谱分析的函数，希望对你有帮助。用法，将这个函数复制到一个M文件中，保存命名为fftx，然后在命令窗中输入fftx（s,T）,s是你的数据序列，T是你采集这段数据所用的时间。具体代码如下： function fftx(s,T) M=size(s); N=M(1); t=linspace(T/N,T,N); dt=t(2)-t(1); f=1/dt; X=fft(s); if mod(N,2)==0 F=X(1:N/2); F=F*2/N; f=f*(0:N/2-1)/N; plot(f,abs(F),'-k'); else F=X(1  N-1)/2);F=F*2/N; f=f*(0 N-1)/2-1)/(N-1);plot(f,abs(F),'-k'); end xlabel('Frequency(Hz)','fontsize',15);%可改 ylabel('Amplitude','fontsize',15);%可改 set(gca,'Fontsize',15);%可改 |
3楼2014-02-19 12:45:27
4楼2014-02-19 12:47:41
5楼2014-02-19 20:01:50
6楼2014-02-19 22:16:19
7楼2014-02-20 14:15:29
8楼2014-02-20 20:17:04
9楼2014-02-20 20:53:28
