[求助] 用origin里的fft做了几张频谱图，请大神指教这些图都代表什么意思啊？

做超声分析得到几张频谱图，请大神指教这些图能说明什么问题。。。

原始数据图。。。.JPG——————图1-4就是对该图做的分析数据。。。。












回复此楼

» 收录本帖的淘帖专辑推荐

仿真建模与计算 Optical

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
把握今天，赢得明天！！！
1楼2013-01-12 20:13:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

汤汤.

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
csgt0: 金币+2, 谢谢 2013-01-14 16:22:34
wgx669: 金币+10, ★★★★★最佳答案 2013-01-15 12:40:36

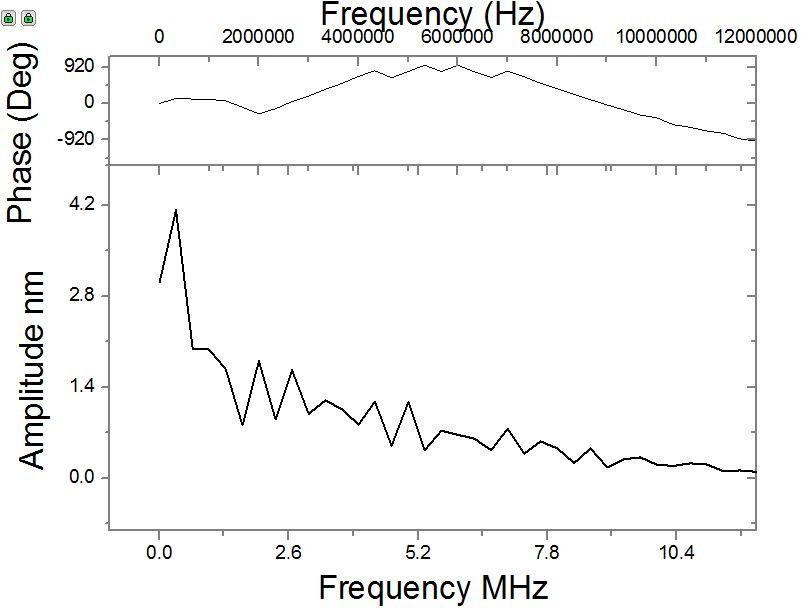

图1，振幅、相位随频率变化的图像，每个频率都有对应着该频率的振幅大小，相位是超前还是滞后。从你的这个图可以看出，0频信号的振幅是最大的，相位是0，这个也就是基信号，我们以这个信号为参考，可以看出，低频的信号振幅是比较大的，高频的信号振幅比较小，低频信号的相位相较基频是先滞后然后又缓慢增加，后面的高频基本都是超前。。。这样说好像不对，你这相位怎么是920度？应该换算成360度比较好看点
高频信号所带的细节信息比较多，低频信号对信号的宏观性质印象比较大，比如信号的频率、波形主要是以低频信号所决定

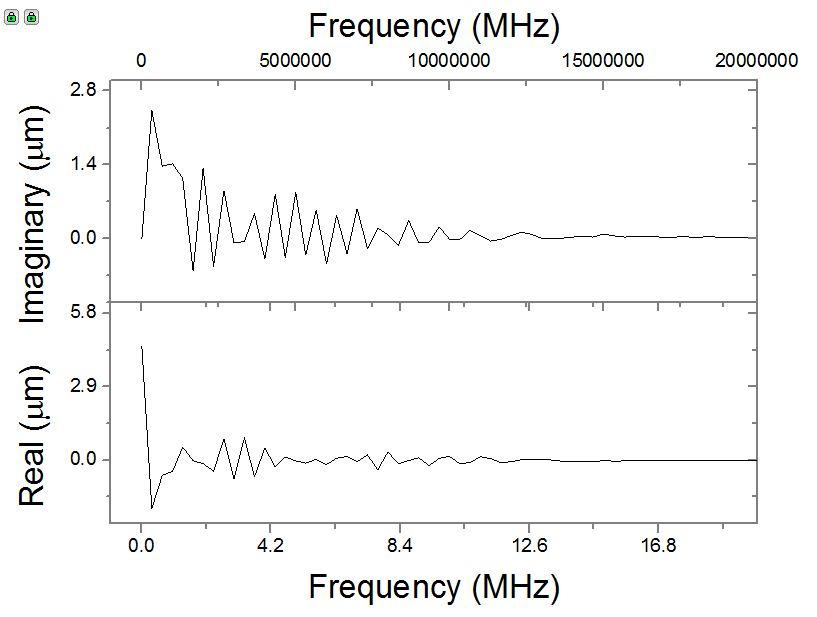

图2，实部和虚部两个振幅，我不太确定你这里具体是研究什么的，可能是分解成两个方向来看，也可能是相位相差90度的来看

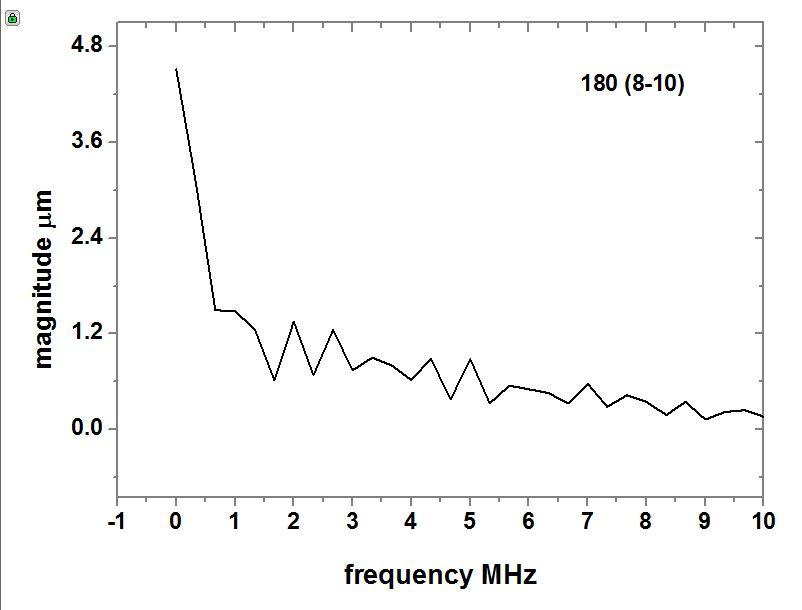

图3，这个就是一个幅度-频率图，和图一一样去看就行了

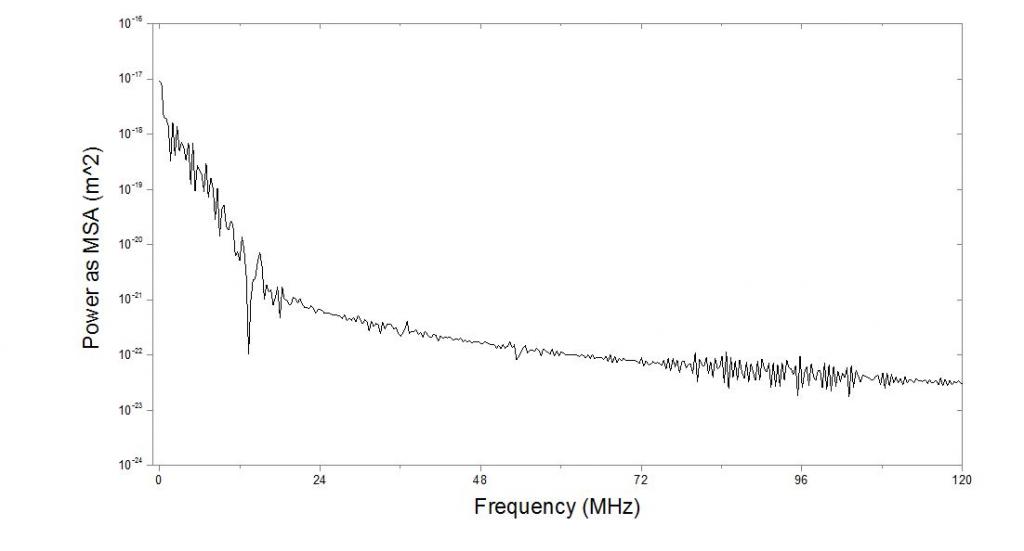

图4，功率谱数量级随着频率增大越来越小，功率越来越小，从振幅越来越小也能看出来
信号处理这块内容还是比较多而且很难理解的，建议还是看看信号与系统的书
赞一下(5人) 回复此楼
对楼主的资源总是先顶后看
3楼2013-01-14 10:46:52
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

汤汤.

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
wgx669: 金币+10, ★★★很有帮助, 谢谢。。。能再说详细点儿吗？ 2013-01-14 09:53:37
csgt0: 金币+1, 谢谢 2013-01-14 16:22:09

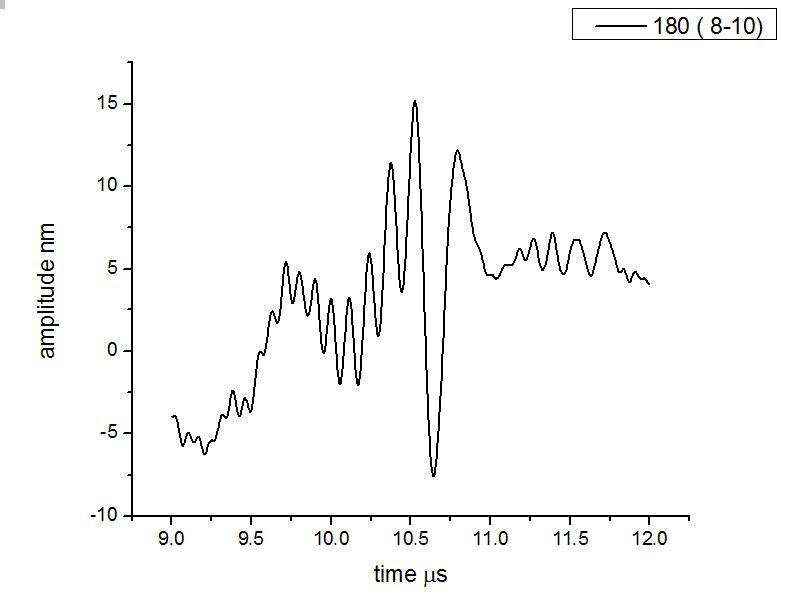

原始图是振幅-时间
图1，振幅、相位随频率变化的图像
图2，振幅（实部、虚部）随频率变化的图像（实部平方+虚部平方=振幅平方，与图1可以联系起来看）
图3，幅度随频率变化的图像
图4，频率域的功率谱信号图
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

houwei8810
对楼主的资源总是先顶后看
2楼2013-01-12 20:44:06
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingpin

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 汤汤. at 2013-01-12 20:44:06
原始图是振幅-时间
图1，振幅、相位随频率变化的图像
图2，振幅（实部、虚部）随频率变化的图像（实部平方+虚部平方=振幅平方，与图1可以联系起来看）
图3，幅度随频率变化的图像
图4，频率域的功率谱信号图

图1—4纵轴的含义，与原始图上的数据有什么联系？谢谢
赞一下(1人) 回复此楼
水至清则无鱼；人至察则无徒
5楼2014-04-01 15:51:50
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

汤汤.

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
wgx669: 金币+10, ★★★★★最佳答案 2013-01-15 12:40:44
PS:频率在13MHZ的时候，功率谱有一个很明显的下降峰，lz注意看看是什么原因吸收了超声波能量，不过也有可能是你图4 的频率范围太大了，画小点看看细节如何
赞一下 回复此楼
对楼主的资源总是先顶后看
4楼2013-01-14 10:51:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

houwei8810

银虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by 汤汤. at 2013-01-12 20:44:06
原始图是振幅-时间
图1，振幅、相位随频率变化的图像
图2，振幅（实部、虚部）随频率变化的图像（实部平方+虚部平方=振幅平方，与图1可以联系起来看）
图3，幅度随频率变化的图像
图4，频率域的功率谱信号图

学习了
回复此楼
6楼2014-06-24 09:15:07
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李加伟

荣誉版主 (文坛精英)

不过凡人

优秀版主优秀版主
引用回帖:
2楼: Originally posted by 汤汤. at 2013-01-12 20:44:06
原始图是振幅-时间
图1，振幅、相位随频率变化的图像
图2，振幅（实部、虚部）随频率变化的图像（实部平方+虚部平方=振幅平方，与图1可以联系起来看）
图3，幅度随频率变化的图像
图4，频率域的功率谱信号图

你好，请问如何将频率域的功率谱信号图里面的频域转化成长度呢？
赞一下 回复此楼
人生海海，在于内心
7楼2015-09-12 08:28:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

271709309

新虫 (初入文坛)
能问一个问题么？在origin里面，为什么fft只是对y的数据做傅里叶变换？
x轴时间应该也考虑进去啊，但是为什么fft处理时不能选定
赞一下 回复此楼
8楼2015-09-21 10:45:10
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大来4212

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by qingpin at 2014-04-01 15:51:50
图1—4纵轴的含义，与原始图上的数据有什么联系？谢谢...

楼主，请问你问的这个“傅立叶变化后的图与原始数据有什么联系”问题解决了吗，我不懂，想请教下。
赞一下 回复此楼
9楼2015-11-18 19:28:13
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小小女巫

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 271709309 at 2015-09-21 10:45:10
能问一个问题么？在origin里面，为什么fft只是对y的数据做傅里叶变换？
x轴时间应该也考虑进去啊，但是为什么fft处理时不能选定

应该是考虑了，在设定采样间隔的时候
赞一下 回复此楼
10楼2015-11-25 09:23:52
