小木虫论坛-学术科研互动平台 » 化学化工区 » 分析 » 数据分析 » origin绘图 三列数据范围不同Y 绘制同一张图中
251/3返回列表123下一页
查看: 5928  |  回复: 24
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

繁星寥落

木虫 (正式写手)

[求助] origin绘图 三列数据范围不同Y 绘制同一张图中 已有1人参与

X                Y1             Y2             Y3
0.42         0.377        74.35        0.24409
0.52         0.319        82.2                0.35503
0.63         0.313        89.8         0.51558
0.73         0.298        95.76        0.62297
0.83         0.254        99.51        0.83049
0.94         0.246        100                1.03069

实验中很重要的数据处理，请各位origin绘图高手多多帮忙，感激不尽！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
Tomorrow is another day!
1楼 2013-07-03 17:59:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

dreaming150

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1

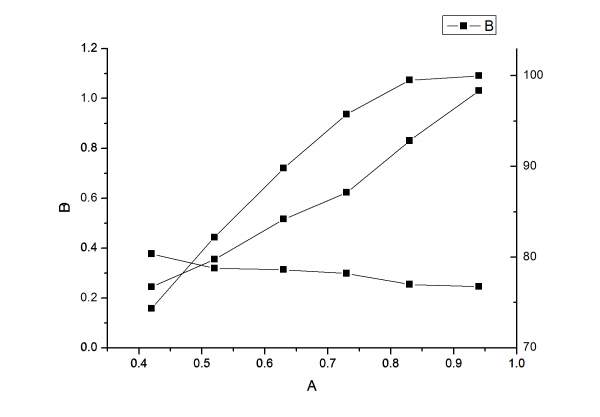

楼主的要求比较奇特，我尝试了下。Y1和Y3按左边坐标 Y2按右边坐标 三个层 再把点选个不同样式以示区别吧 正文里具体解释一下 不知道符合你要求不？
origin绘图 三列数据范围不同Y 绘制同一张图中
赞一下(1人) 回复此楼
争不过朝夕，又念着往昔
15楼2013-07-04 15:51:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mu19845721

木虫 (小有名气)
引用回帖:
14楼: Originally posted by 繁星寥落 at 2013-07-04 02:29:54
我只需要把上述贴出来的数据3个Y分别对X的关系表示出来即可，其它的没有要求，谢谢！...

那么就用坐标轴设置里的的break设置，一个Y轴就解决问题了
赞一下(1人) 回复此楼
16楼2013-07-04 16:23:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mu19845721

木虫 (小有名气)

【答案】应助回帖

引用回帖:
16楼: Originally posted by mu19845721 at 2013-07-04 09:23:11
那么就用坐标轴设置里的的break设置，一个Y轴就解决问题了...

双击坐标轴，跳出来一个窗口，里面有个标签页叫break，然后就自己各种设置吧。origin8.5是可以的，我记得前两个版本应该也有的
赞一下(1人) 回复此楼
17楼2013-07-04 16:31:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

繁星寥落

木虫 (正式写手)
引用回帖:
15楼: Originally posted by dreaming150 at 2013-07-04 15:51:21
楼主的要求比较奇特，我尝试了下。Y1和Y3按左边坐标 Y2按右边坐标 三个层 再把点选个不同样式以示区别吧 正文里具体解释一下 不知道符合你要求不？

...

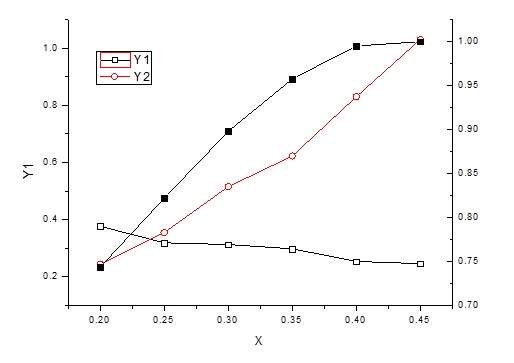

你好，我照你的方法试了下，不知道如何弄三个图层，我用两个图层画出来的，第一个图层上是两条线，第二个图层是第三条线，可以达到我的要求。但是有一点问题就是，图例不能显示第三个，另外，左边坐标轴也不好标注啊，标Y1呢还是标Y2呢？
origin绘图 三列数据范围不同Y 绘制同一张图中-1
赞一下(1人) 回复此楼
Tomorrow is another day!
19楼2013-07-05 11:37:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

繁星寥落

木虫 (正式写手)
引用回帖:
17楼: Originally posted by mu19845721 at 2013-07-04 16:31:41
双击坐标轴，跳出来一个窗口，里面有个标签页叫break，然后就自己各种设置吧。origin8.5是可以的，我记得前两个版本应该也有的...

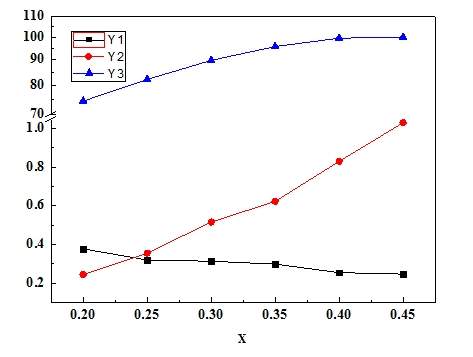

你好，我试了，可以的，谢谢，贴图如下：
origin绘图 三列数据范围不同Y 绘制同一张图中-2
赞一下(1人) 回复此楼
Tomorrow is another day!
20楼2013-07-05 11:51:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

小赤兔

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
可以用双Y坐标，Y1和Y3坐标范围相近，可以共用一个纵坐标，Y2用另外一个
赞一下 回复此楼
小齐
2楼2013-07-03 18:05:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pzypdl

主管区长 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主

【答案】应助回帖

感谢参与，应助指数 +1

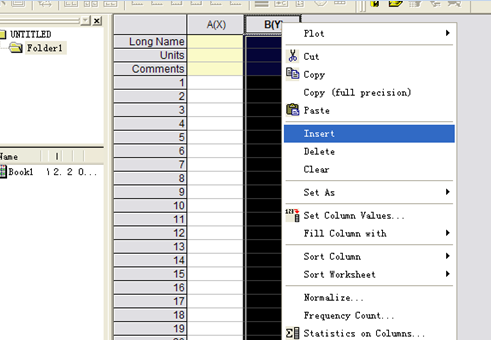

添加组就行了
origin绘图 三列数据范围不同Y 绘制同一张图中-3
加到三组后就输入数据直接作图了就行了，默认加的Y，不是可以选SET AS
赞一下 回复此楼
比未知更可怕的是预知，比变化更让人不安的是一成不变！http://emuch.net/bbs/myf.php?ffid=213
3楼2013-07-03 18:09:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

release53

至尊木虫 (文坛精英)

两只燕子一起飞

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by pzypdl at 2013-07-03 18:09:11
添加组就行了

加到三组后就输入数据直接作图了就行了，默认加的Y，不是可以选SET AS

不是可以把整体数据一起复制 然后粘到表格里就可以了么？
赞一下 回复此楼
4楼2013-07-03 18:27:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pzypdl

主管区长 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主
引用回帖:
4楼: Originally posted by release53 at 2013-07-03 18:27:36
不是可以把整体数据一起复制 然后粘到表格里就可以了么？...

可以啊，前提是列数要够啊

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
比未知更可怕的是预知，比变化更让人不安的是一成不变！http://emuch.net/bbs/myf.php?ffid=213
5楼2013-07-03 18:29:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

release53

至尊木虫 (文坛精英)

两只燕子一起飞
引用回帖:
5楼: Originally posted by pzypdl at 2013-07-03 18:29:16
可以啊，前提是列数要够啊
...

不是吧 你可以只有 X Y 两项  然后一起粘过去就可以的 我一直都是这样干的呀
赞一下 回复此楼
6楼2013-07-03 18:31:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pzypdl

主管区长 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主
引用回帖:
6楼: Originally posted by release53 at 2013-07-03 18:31:19
不是吧 你可以只有 X Y 两项  然后一起粘过去就可以的 我一直都是这样干的呀...

好吧，版本高吧

[ 发自手机版 http://muchong.com/3g ]
回复此楼
比未知更可怕的是预知，比变化更让人不安的是一成不变！http://emuch.net/bbs/myf.php?ffid=213
7楼2013-07-03 18:32:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

release53

至尊木虫 (文坛精英)
引用回帖:
7楼: Originally posted by pzypdl at 2013-07-03 18:32:14
好吧，版本高吧
...

8.0
8楼2013-07-03 18:35:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

繁星寥落

木虫 (正式写手)
引用回帖:
3楼: Originally posted by pzypdl at 2013-07-03 18:09:11
添加组就行了

加到三组后就输入数据直接作图了就行了，默认加的Y，不是可以选SET AS

你说的这个我知道的，我想问的是画图怎么画，普通的绘制不可行。
另外，我也是用两列粘贴很多列数据的，origin7和8都可以的，谢谢回帖，望继续帮助！
赞一下 回复此楼
Tomorrow is another day!
9楼2013-07-03 19:31:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

繁星寥落

木虫 (正式写手)
引用回帖:
2楼: Originally posted by 小赤兔 at 2013-07-03 18:05:03
可以用双Y坐标，Y1和Y3坐标范围相近，可以共用一个纵坐标，Y2用另外一个

具体怎么实现？谢谢！
赞一下 回复此楼
Tomorrow is another day!
10楼2013-07-03 19:36:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
