[求助] origin 3D画图求助 已有2人参与

这几天使用origin作图   做一个3d的 wire图

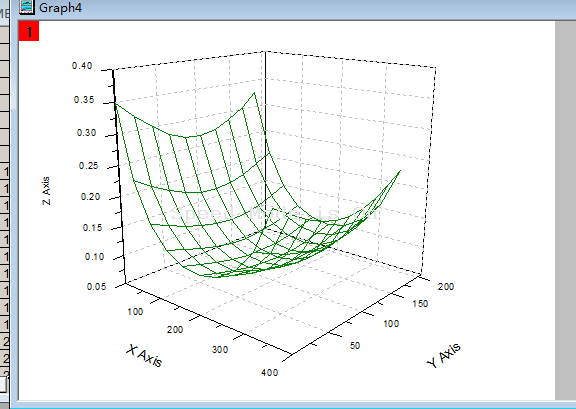

z（x，y）  0 使用的数据是在一个400*200的矩阵中   数据太多   画出来的话使用了speed mode后调整成了  下图的样子   怎么把这个样子的图输出或者直接粘贴出来？
或者怎么可以减少矩阵的维数？  使数据减少一些

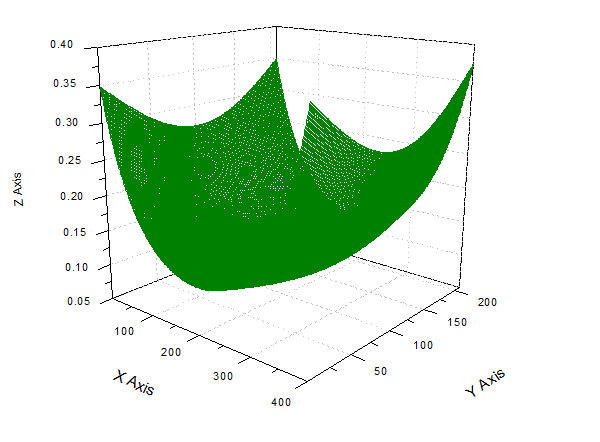

因为即使在origin中调整到了下图的样子   粘贴或者输出到word中就变成了密密麻麻的一堆线了
回复此楼

» 收录本帖的淘帖专辑推荐

科研工具

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-01 22:54:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

shadowdodo

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-06-05 21:48:36
Matrix 选项里有个shrink选项  点开，  将 X,Y的 COL FACTOR 都设成2或者4就能够得到你想要的效果了～～
赞一下(2人) 回复此楼
良辰美景奈何天，赏心乐事谁家院～
12楼2012-06-04 13:09:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laurencelr

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-06-02 22:04:12
直接输出为tif或jpg格式不行么？
赞一下(1人) 回复此楼
5楼2012-06-02 16:45:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

rwfph

铁虫 (小有名气)
求助
回复此楼
2楼2012-06-02 09:32:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rwfph

铁虫 (小有名气)
或者怎么样可以把矩阵中的数据减少一些呢？

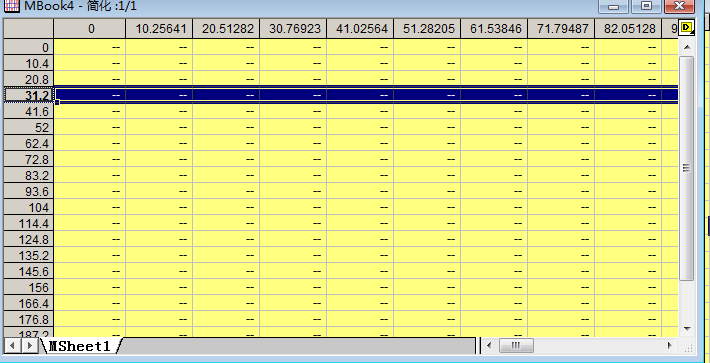

定义矩阵的时候是通过公示计算的   比如： z=aj+bi    定义一个400*200的矩阵  如果在定义的时候缩小10倍定义成一个40*20的矩阵   每一列或者每一行的X Y值是可以扩大的    但是在使用set value定义矩阵中的数值的时候 使用的公示还是z=aj+bi
其中的  i  j  还是行数（1-20）和列数（1-400）   并不是每列所代表的X的值 比如10.25   20.51  30.76   等等

这种情况应该怎么处理？

急求帮助
赞一下 回复此楼
3楼2012-06-02 11:12:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rwfph

铁虫 (小有名气)
难道要使用QQ 截图么。。。。。

另外  在开启了speed mode后  图片上会有字样   怎么在使用图片的时候去除这个字样？
赞一下 回复此楼
4楼2012-06-02 11:15:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rwfph

铁虫 (小有名气)
臭水沟: , 请使用“引用回复”，否则对方看不到你的回复~~ 2012-06-02 22:04:22
不行的    输出和 copy 之后都是  密密麻麻一大堆那种   不是开启了speed mode的
赞一下 回复此楼
6楼2012-06-02 17:08:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rwfph

铁虫 (小有名气)
或者怎么把开启了speed mode 下的图给输出出来   一般情况 即使你开启了speedmode   输出的时候也是关闭speed mode来输出的
赞一下 回复此楼
7楼2012-06-03 19:15:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lnjinlong

金虫 (小有名气)
把你做的origin图，以附件形式传上来，帮你试试！
赞一下 回复此楼
人生在勤，不索何获！
8楼2012-06-03 22:43:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木偶纪

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
按ctrl+u，然后修改graph 或者page属性试试。。
赞一下 回复此楼
为者常成，行者常至
9楼2012-06-04 08:51:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rwfph

铁虫 (小有名气)
已经发了 附件   求帮助
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : fa.opj
    • 2012-06-04 09:39:29, 728.88 K
10楼2012-06-04 09:39:41
