[求助] 请教origin作图问题

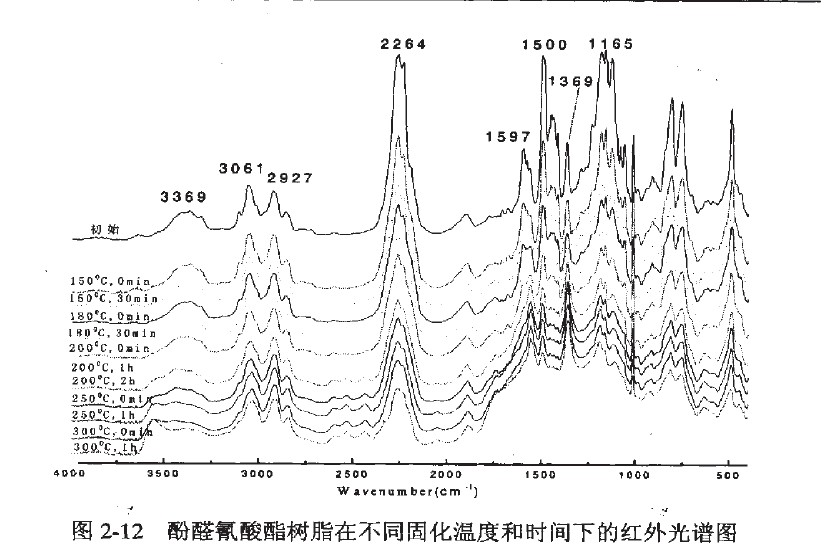

想请教下大家，下面的图怎样用origin做出来。主要说明怎样在一张图中做出多个曲线（曲线的横坐标和纵坐标均不同），如何移动曲线，使其不重叠，而且图中是没有纵坐标的，又是如何做的？
回复此楼

» 猜你喜欢
1楼 2011-06-09 18:37:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jluxiaoxi

木虫 (正式写手)

【答案】应助回帖

花开有季(金币+10, 博学EPI+1): 2011-06-09 21:43:29
二楼给出了一个可行的办法，但比较麻烦，愿楼主能看到我这一贴：
1.把你的数据都拷到一个worksheet中，注意有的XY的对应，数据格式应该为X1Y1X2Y2X3Y3，虽然刚拷入得数据除第一列以外全是Y不要着急，选中第三列，右键set as X，这样他就自动变为X2了，同理一次设置以后多列的数据
2.全部选中，作图，ok，所有的线全部显示，XY不同也不相干
3.点 analysis -translate -vertical 这时将会出现一个十字架光标，选中想要移动的曲线，双击，十字架变为双向向里的箭头，这时向上拖动，就可以想拖到哪里拖到那里了（这个也许双击有时候不好用，多击几下就可以了），还有移动之前，先把Y轴量程改到足够大，这样图像好看
不要纵坐标就简单了，双击Y轴，点title&format 把show axis&tick中的对号点掉就OK了

所有问题解决
赞一下(1人) 回复此楼
7楼2011-06-09 20:53:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hblgczy

至尊木虫 (文坛精英)

【答案】应助回帖

添加图层然后采用移动图层的办法，就可以做出来
赞一下 回复此楼
有志者，事竟成，破釜沉舟，百二秦关终属楚；苦心人，天不负，卧薪尝胆，三千越甲可吞吴。
2楼2011-06-09 18:52:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hblgczy

至尊木虫 (文坛精英)

【答案】应助回帖

引用回帖:
Originally posted by hblgczy at 2011-06-09 18:52:49:

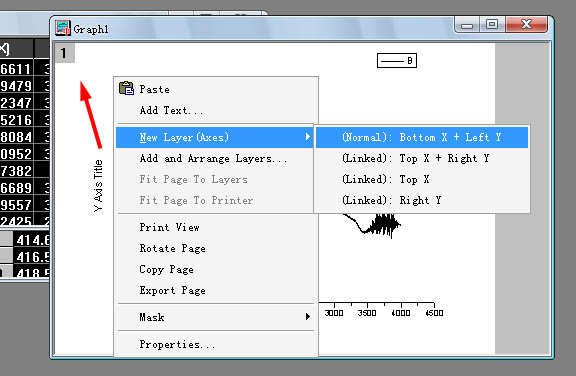

添加图层然后采用移动图层的办法，就可以做出来

得到图中效果

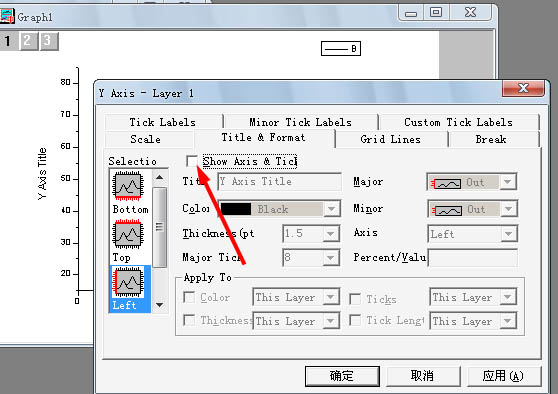

然后去掉坐标Y轴，点击红色部位，后面的x轴同样方法

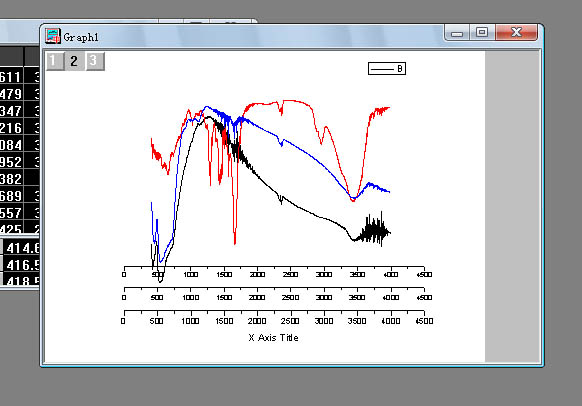

各层添加数据，修改移动X轴位置，得到下图，然后去掉X轴，同上面的方法，最后就会得到你的图了


当然还有很多方法，只是其一
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

花开有季
有志者，事竟成，破釜沉舟，百二秦关终属楚；苦心人，天不负，卧薪尝胆，三千越甲可吞吴。
3楼2011-06-09 19:06:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fwy永不停

木虫 (正式写手)

【答案】应助回帖

2l回答的很详细了，没有纵坐标把主坐标显示点掉就可以了，下面的数据可以用T的图标添加。
赞一下 回复此楼
更新
4楼2011-06-09 19:37:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fwy永不停

木虫 (正式写手)

【答案】应助回帖

引用回帖:
Originally posted by 花开有季 at 2011-06-09 18:37:36:
想请教下大家，下面的图怎样用origin做出来。主要说明怎样在一张图中做出多个曲线（曲线的横坐标和纵坐标均不同），如何移动曲线，使其不重叠，而且图中是没有纵坐标的，又是如何做的？
[eimg]54/18/1191570_1307 ...

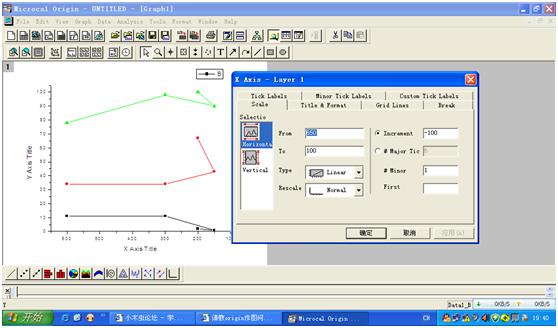

坐标从大到小修改，from。。。。to。。。。填入你想要的数据就可以了
赞一下 回复此楼
更新
5楼2011-06-09 19:44:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunyundong1981

木虫 (正式写手)

【答案】应助回帖

还有一种方法，分别将测定的红外图谱数据保存为ascii码的txt文档，然后在origin中选择导入，将所有的数据导入到一个sheet当中，就跟在excel中作图一样，一个X轴 ，多个Y轴数据，然后选择plot就可以了，而且Y轴做出的曲线是可以移动的，这样可以便于比较。
赞一下 回复此楼
6楼2011-06-09 20:29:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

花开有季

新虫 (正式写手)
引用回帖:
Originally posted by jluxiaoxi at 2011-06-09 20:53:07:
二楼给出了一个可行的办法，但比较麻烦，愿楼主能看到我这一贴：
1.把你的数据都拷到一个worksheet中，注意有的XY的对应，数据格式应该为X1Y1X2Y2X3Y3，虽然刚拷入得数据除第一列以外全是Y不要着急，选中第三列， ...

照你说的画了三条线，只能移动一条，再重新操作的话，也是只对那一条进行移动，其他没反应！
赞一下 回复此楼
8楼2011-06-09 21:55:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

花开有季

新虫 (正式写手)
引用回帖:
Originally posted by jluxiaoxi at 2011-06-09 20:53:07:
二楼给出了一个可行的办法，但比较麻烦，愿楼主能看到我这一贴：
1.把你的数据都拷到一个worksheet中，注意有的XY的对应，数据格式应该为X1Y1X2Y2X3Y3，虽然刚拷入得数据除第一列以外全是Y不要着急，选中第三列， ...

能给出能移动很多条图的方法吗，谢谢
赞一下 回复此楼
9楼2011-06-09 21:55:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

花开有季

新虫 (正式写手)
送鲜花一朵
引用回帖:
Originally posted by hblgczy at 2011-06-09 19:06:23:
得到图中效果


然后去掉坐标Y轴，点击红色部位，后面的x轴同样方法



各层添加数据，修改移动X轴位置，得 ...

你说的这种方法，我之前是试过的，不过那个图层移动的时候，在左右方向难免会有偏差，就是做出来的图不那么好，而且改变图的大小的时候，不同层没法按相同比例扩大或缩小。
赞一下 回复此楼
10楼2011-06-09 22:30:14
