[交流] Fluent模拟流化床不同高度压力

想用Fluent模拟一个填充有一定颗粒的圆柱体液固流化床在不同高度的压力,流化床底部进水,顶部出水,需要如何设置Operating Condition面板?
忽略固体与液体的动压,根据p=ρgh测得1.7m水深的压力应该是p=1000*9.81*1.7=16677pa,但用Fluent模拟到固体床层稳定后,静压只有648.82pa,不知道是不是Operating Condition面板设置出了问题。需要设定操作密度吗?
谢谢!
Fluent模拟流化床不同高度压力

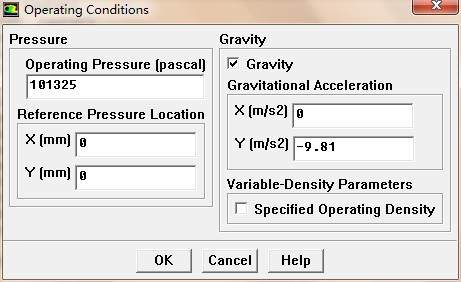

Operating condition面板设置


Fluent模拟流化床不同高度压力-1

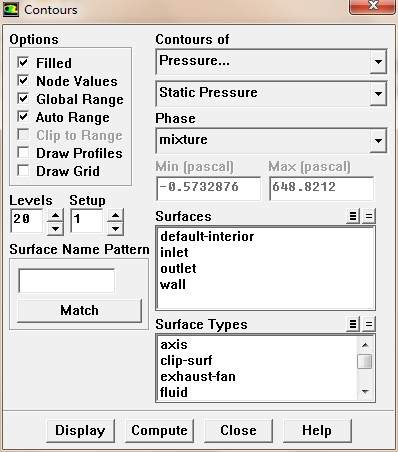

Fluent计算的静压范围


Fluent模拟流化床不同高度压力-2
Fluent计算的压力图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
★
pendaxin(金币+1): 谢谢参与
过来学习一下
10楼2013-11-20 21:03:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

矿工行走天下

新虫 (小有名气)


★
pendaxin(金币+1): 谢谢参与
我觉得不用,静压只有648.82pa应该没问题。因为那个压力公式是在仅有静水的情况下得出的,而流化床则是由下部出入具有一定速度的气体,这就会导致稳定后液体中具有气泡或混有一定的空气,其平均密度便会减小,从而导致压强减小,因而是没问题的。这个例题参考书上有,你自己找找——《气固两相流动与数值模拟》(袁竹林,朱立平,耿凡,彭正标)这本书不错!
21楼2013-11-20 22:35:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pendaxin

金虫 (小有名气)


引用回帖:
21楼: Originally posted by 矿工行走天下 at 2013-11-20 22:35:17
我觉得不用,静压只有648.82pa应该没问题。因为那个压力公式是在仅有静水的情况下得出的,而流化床则是由下部出入具有一定速度的气体,这就会导致稳定后液体中具有气泡或混有一定的空气,其平均密度便会减小,从而导 ...

朋友你好!谢谢你的解答
我这个流化床是液-固流化床,不是气-固,固体的密度比液体的大,所以如果算平均密度的话,压强应该是变大才对吧?
22楼2013-11-21 09:21:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pendaxin

金虫 (小有名气)


后面尝试了下,把参考密度设置为0就可以获得与公式计算相近的相对压力了。
谢谢大家
23楼2013-11-21 11:56:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

checkin

银虫 (知名作家)


★
pendaxin(金币+1): 谢谢参与
祝福楼主
24楼2013-11-21 12:21:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibi

金虫 (文坛精英)


★
pendaxin(金币+1): 谢谢参与
愿楼主心想事成
25楼2013-11-21 12:21:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

muchfan

木虫 (知名作家)


★
pendaxin(金币+1): 谢谢参与
深深祝福
26楼2013-11-21 12:23:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wendy3

金虫 (文坛精英)


★
pendaxin(金币+1): 谢谢参与
深深祝福
27楼2013-11-21 12:24:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lastpython

木虫 (职业作家)


★
pendaxin(金币+1): 谢谢参与
愿楼主心想事成
28楼2013-11-21 12:24:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

longma135

金虫 (小有名气)


★
pendaxin(金币+1): 谢谢参与
引用回帖:
23楼: Originally posted by pendaxin at 2013-11-21 11:56:19
后面尝试了下,把参考密度设置为0就可以获得与公式计算相近的相对压力了。
谢谢大家

问下reference value的值对结果会有影响么?应该怎么设置啊
29楼2014-03-15 12:56:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱猫007

新虫 (初入文坛)


★
pendaxin(金币+1): 谢谢参与
楼主问题解决了吗?
30楼2014-10-28 19:42:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liubao2012

木虫 (小有名气)


★
pendaxin(金币+1): 谢谢参与
引用回帖:
23楼: Originally posted by pendaxin at 2013-11-21 11:56:19
后面尝试了下,把参考密度设置为0就可以获得与公式计算相近的相对压力了。
谢谢大家

您好。您说的将参考密度设置为0指的是在哪里进行设置啊?是reference values 里面吗?求指教啊!!!
31楼2016-04-16 18:11:38
