[交流] fluent 流化床传热

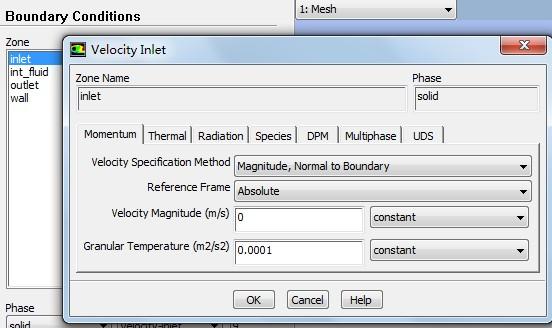

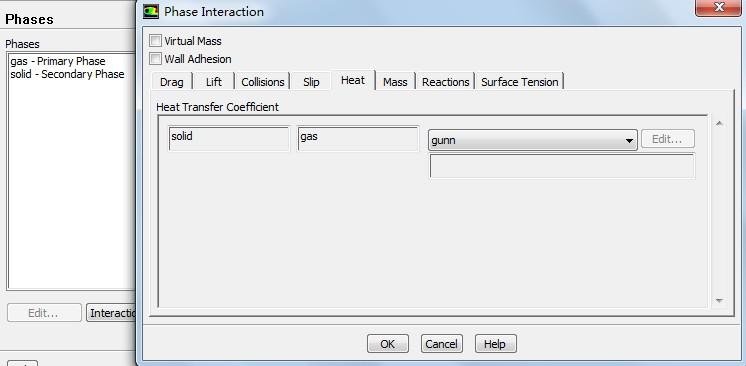

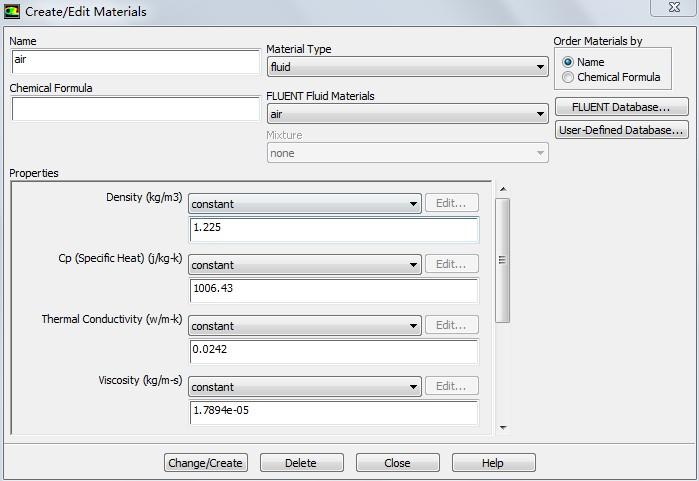

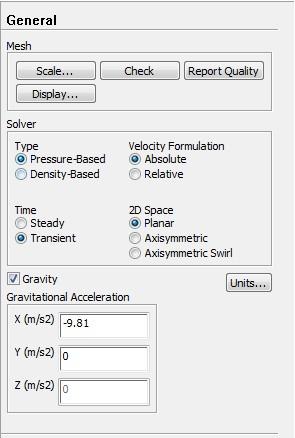

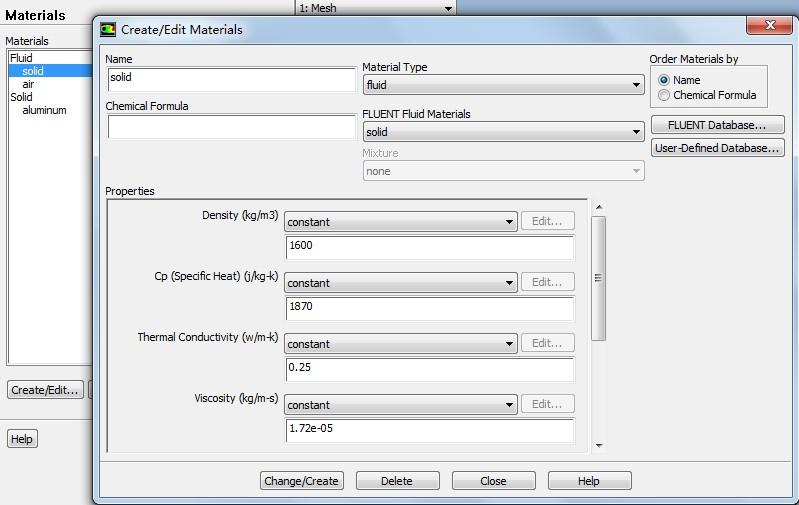

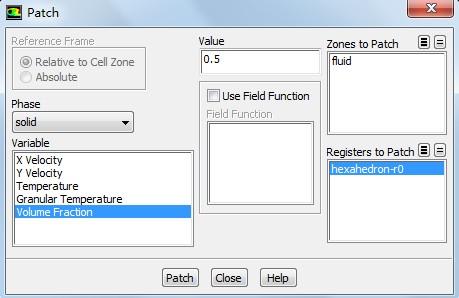

模拟流化床传热，参考了几个算例还有些论文基本设置基本相似，但是我为什么得不到和他们一样的结果呢!得到颗粒相和气相的温度云图感觉不太正确，有图片，请大牛们看看是那不对吗？可能图片的顺序不太对，应该可以看明白....谢谢指点！














































回复此楼

» 收录本帖的淘帖专辑推荐

Fluent技巧

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-05-07 14:50:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凯仂

铜虫 (小有名气)

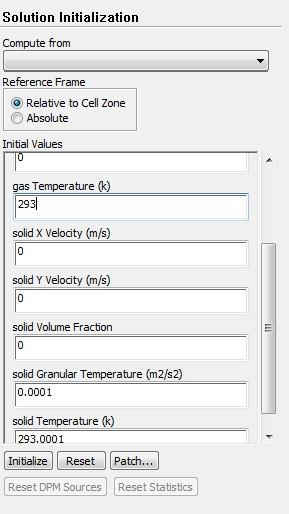

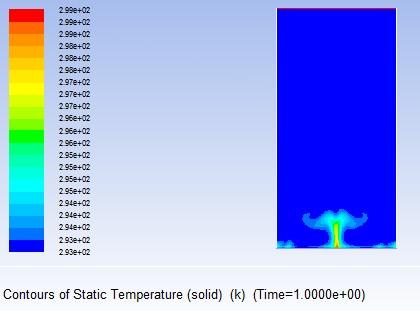

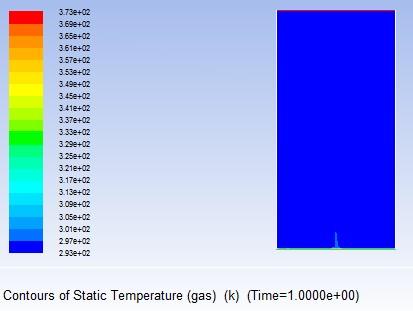

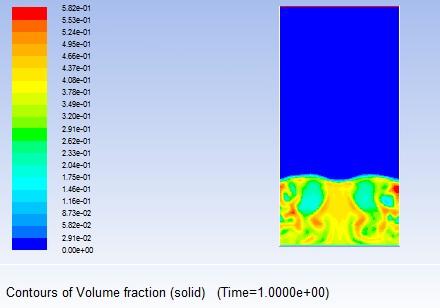

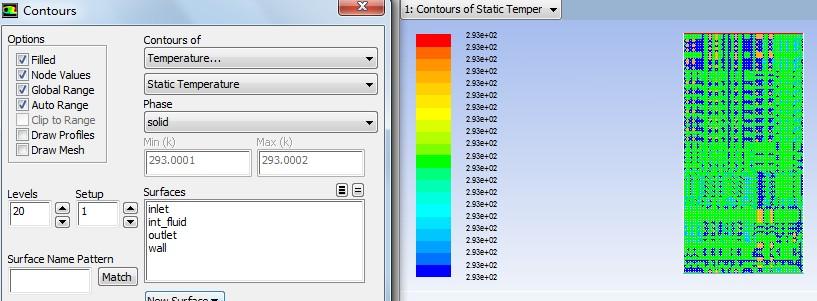

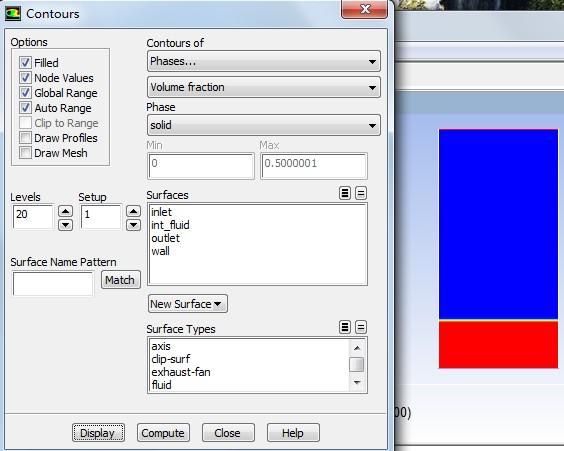

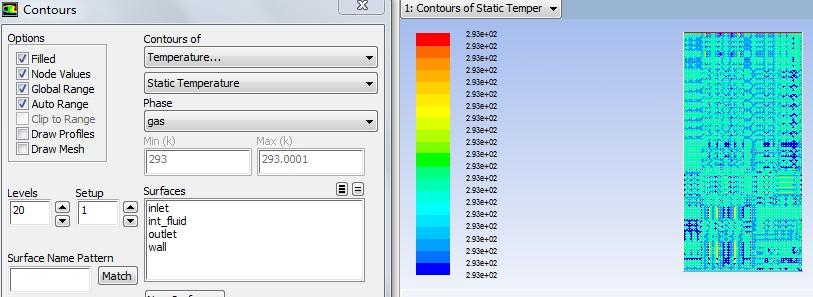

前三个图片是计算1S后的云图，最后三张图片是初始时刻的云图！
赞一下 回复此楼
2楼2013-05-07 14:53:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

369992805

金虫 (初入文坛)
★
凯仂(金币+1): 谢谢参与
网格具体怎么做的能描述下么？

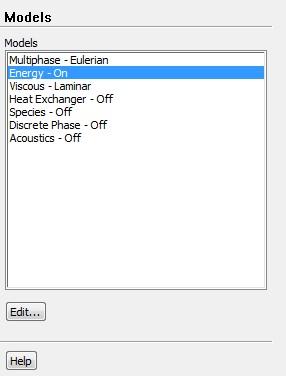

还有，为什么没有加入湍流模型？
赞一下 回复此楼
3楼2013-05-07 22:55:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凯仂

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by 369992805 at 2013-05-07 22:55:29
网格具体怎么做的能描述下么？
还有，为什么没有加入湍流模型？

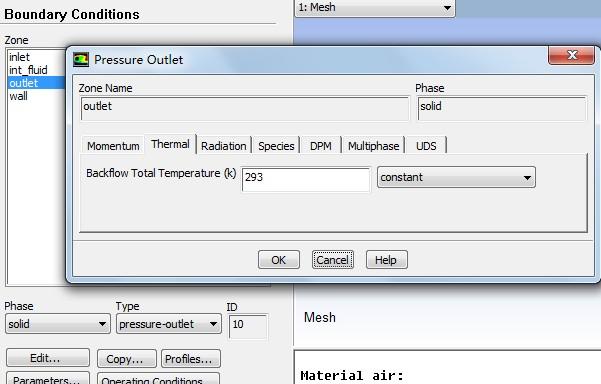

网格用ICEM做的，计算域fluid，下边为进口，上是出口...因为是二维的计算，气速也不高，所以没有运用湍流模型...
赞一下 回复此楼
4楼2013-05-07 23:01:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

369992805

金虫 (初入文坛)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-05-08 19:47:30
引用回帖:
4楼: Originally posted by 凯仂 at 2013-05-07 23:01:25
网格用ICEM做的，计算域fluid，下边为进口，上是出口...因为是二维的计算，气速也不高，所以没有运用湍流模型......

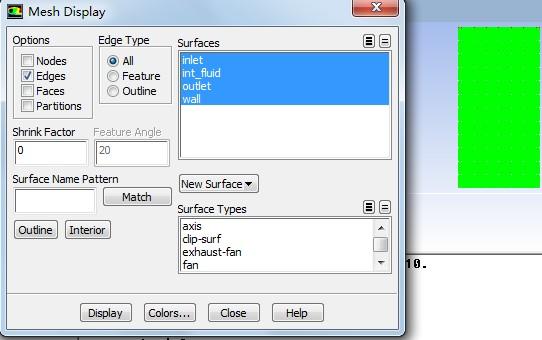

我的意思是你那个网格看的不是很清，就是网格无关性检验了么，还有边界层网格画了么
赞一下 回复此楼
5楼2013-05-07 23:08:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凯仂

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by 369992805 at 2013-05-07 23:08:14
我的意思是你那个网格看的不是很清，就是网格无关性检验了么，还有边界层网格画了么...

网格没有分类，就是一个筒体然后把它划分了网格，别的没有做...没有画边界层网格...

赞一下 回复此楼
6楼2013-05-08 08:48:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

369992805

金虫 (初入文坛)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-05-08 19:47:37
引用回帖:
6楼: Originally posted by 凯仂 at 2013-05-08 08:48:39
网格没有分类，就是一个筒体然后把它划分了网格，别的没有做...没有画边界层网格...

...

加密网格1.5倍，校验网格无关性
残差曲线发一下呗，看下每个时间步长是否收敛
赞一下 回复此楼
7楼2013-05-08 09:19:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凯仂

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by 369992805 at 2013-05-08 09:19:46
加密网格1.5倍，校验网格无关性
残差曲线发一下呗，看下每个时间步长是否收敛...

请问怎么校验网格的无关性，369992805是的QQ吗？
赞一下 回复此楼
8楼2013-05-08 09:28:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

welson

银虫 (小有名气)
★
凯仂(金币+1): 谢谢参与
LZ你这个模型跟帮助的里面的那个模型有什么不一样（除了入口）。

我做过帮助的里面那个模型，好像如果入口流速改大后，床内颗粒总量就不守恒了。
赞一下 回复此楼
9楼2014-02-19 16:42:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

806076521@

金虫 (正式写手)
★
凯仂(金币+1): 谢谢参与
请问下：计算这个案例要用UDF源文档 bp—drag 和rrate.c？非常谢谢！！！
赞一下 回复此楼
10楼2014-02-25 11:11:23
