| 查看: 2145 | 回复: 6 | ||||
[求助]
多层流延叠层工艺求助，期待相关经验的工艺大神！ 已有2人参与
|
|

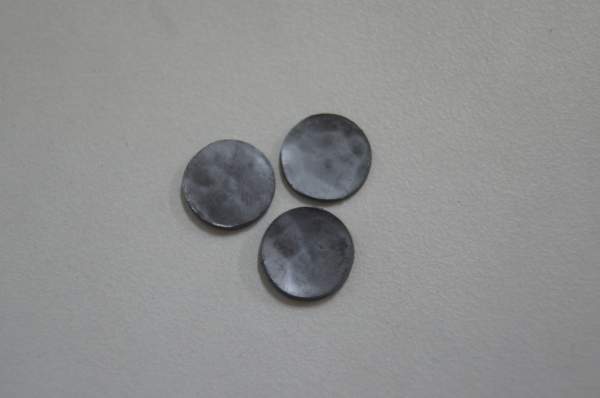

[背景] 做的铁酸铋体系的高温压电陶瓷，为了做一些包括结构符合、甚至器件设计在内的后续工作，引入流延发先将粉体制备成薄膜，通过自由叠合、压制成生坯、排胶去除流延使用的多种有机物质，再高温烧结得到陶瓷样品 [现状] 为了先确定工艺，使用与传统固相法相同的粉体使用流延叠压来做陶瓷，用的是非水基体系、PVB为粘结剂，固含量在50%，流延干燥后薄膜收缩到100um左右，按照相关领域论文，做了加热状态下（粘结剂玻璃化温度）的加压叠合，排胶后因考虑到有机物挥发较多，又做了冷等静压。但是烧出的样品损耗极大，远不如传统法制备的（主要是100Hz~1KHz），样品表面起皮、鼓包变形严重（主要发生在烧结阶段、排胶和差烧结温度100度时无现象），不过也有烧出异常好的时候，工艺条件不稳定。因此特来请教技术大神，给与指导，有相关领域经验的大神们欢迎不灵赐教！ 附件是烧出的表皮鼓包、起皮的陶瓷样品  utag.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 陶瓷应用 | 有意义的讨论 |
» 猜你喜欢
面上本子正文33页，违规吗？会被低分嘛？
已经有16人回复
-
国自然评分
已经有5人回复
-
国自然上会要求
已经有11人回复
-
投稿求助，期刊
已经有6人回复
-
提交了我也来说说感想
已经有10人回复
-
评审有感
已经有26人回复
-
今年审到国自然15份，谈谈感受
已经有22人回复
-
Sci. Bull. 悲剧经验
已经有8人回复
-
河北省自然科学基金
已经有4人回复
-
投MDPI的三个期刊都被桌拒
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 在氧化铝金属化工艺中Mn-Mo活化法与Mn-Mo烧结法有区别吗
已经有4人回复
- 铝粉的氧化问题
已经有8人回复
- 【讨论】陶瓷流延
已经有31人回复
- 【讨论】请问流延叠片排胶后冷等静压再烧结，陶瓷内部很粗糙，怎么回事？
已经有37人回复
guoj5292
铁杆木虫 (著名写手)
- 应助: 7 (幼儿园)
- 贵宾: 2.067
- 金币: 6776.5
- 散金: 509
- 红花: 8
- 帖子: 2124
- 在线: 287小时
- 虫号: 564570
- 注册: 2008-05-27
- 专业: 无机非金属类光电信息与功
2楼2013-11-20 22:53:54
3楼2013-11-22 22:27:34
samsara20071214
铁杆木虫 (正式写手)
- 应助: 5 (幼儿园)
- 金币: 7562.4
- 散金: 58
- 红花: 4
- 帖子: 955
- 在线: 71.6小时
- 虫号: 511298
- 注册: 2008-02-25
- 性别: GG
- 专业: 功能陶瓷
4楼2014-06-26 13:53:52
chinaworm
专家顾问 (知名作家)
-
专家经验: +733 - 应助: 419 (硕士)
- 贵宾: 0.099
- 金币: 7658.1
- 散金: 2746
- 红花: 122
- 帖子: 5203
- 在线: 551.7小时
- 虫号: 259426
- 注册: 2006-06-11
- 性别: GG
- 专业: 无机非金属类光电信息与功
- 管辖: 无机非金属
5楼2014-07-05 21:49:39
6楼2014-07-07 09:35:35
7楼2019-03-28 16:05:06
5
