[求助] 图像分割问题求助(已进行了一部分图像算法处理)

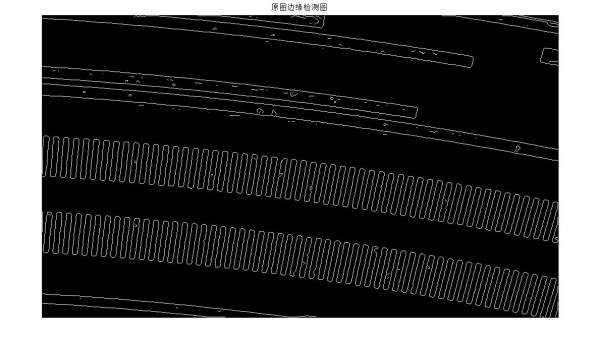

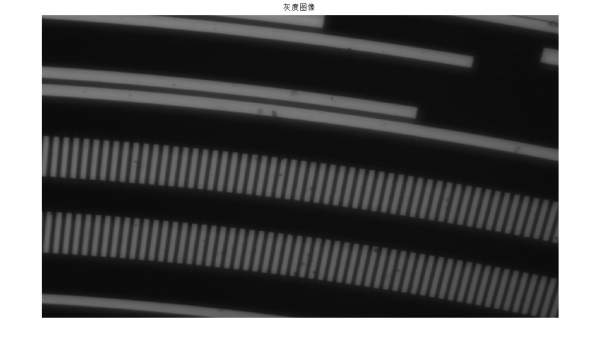

现在有一副图像,我要把图中被红色线圈出来的不规则黑色缺陷进行分割出来,下面谈一下我的具体做法:首先,由于图像的对比度太低,我先进行了图像增强,然后利用canny算子进行了边缘检测;接下来,本想利用腐蚀和膨胀来过滤掉干扰的线条之类的,但是形态学操作根本达不到我想要的要求,所以现在困在边缘检测以后,不知道接下来怎么把图像中,白色条码中的小黑色缺陷给分割出来,恳请各位高手能给我指点一下,谢谢!(我是用matlab编写的算法)。下面是matlab处理后的图像。
图像分割问题求助(已进行了一部分图像算法处理)


图像分割问题求助(已进行了一部分图像算法处理)-1


图像分割问题求助(已进行了一部分图像算法处理)-2


图像分割问题求助(已进行了一部分图像算法处理)-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
Allen2014: 金币+5, ★★★很有帮助 2013-11-10 18:54:06
图像旋转,投影,+模板匹配。
2楼2013-11-10 09:50:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Allen2014

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by feixiaolin at 2013-11-10 09:50:04
图像旋转,投影,+模板匹配。

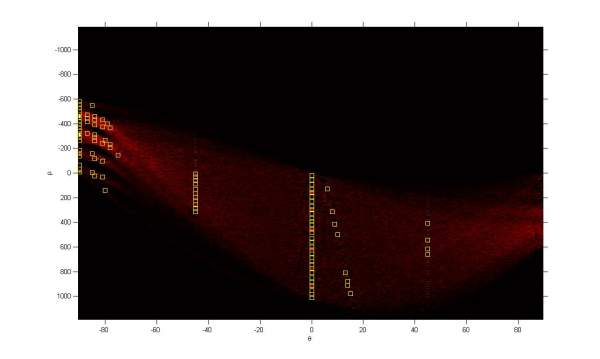

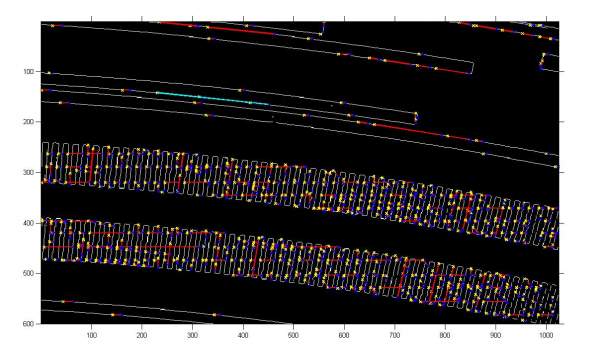

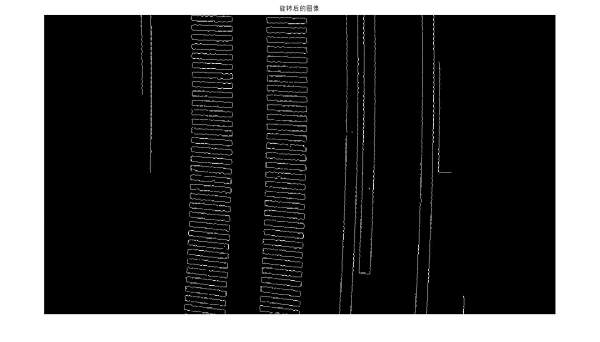

您好:我按照您的思路,进行了“图像旋转”的图像处理,首先通过hough变换(其中我尝试修改hough相关函数的参数值,始终不能很好地得到只检测出白色条码长边缘的直线),运行效果如下图所示。其中按照计算的角度旋转后,发现白色条码上的有些缺陷图像的边缘被剔除了,不知再继续对图像进行投影能否检测出缺陷,恳请您能指教一下,谢谢!
图像分割问题求助(已进行了一部分图像算法处理)-4


图像分割问题求助(已进行了一部分图像算法处理)-5


图像分割问题求助(已进行了一部分图像算法处理)-6

3楼2013-11-10 21:32:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主

统计矩形框的高度、宽度,简历标准矩形框模板。逐个移动对比,发现缺陷【这里要设定阈值】。
4楼2013-11-10 22:10:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Allen2014

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by feixiaolin at 2013-11-10 22:10:00
统计矩形框的高度、宽度,简历标准矩形框模板。逐个移动对比,发现缺陷【这里要设定阈值】。

您好:谢谢您的解答!您提到接下来,需要统计矩形框的高度和宽度,这里我有几个疑问要请教一下您。第一:只需要统计其中一个矩形框的高度和宽度吗?第二:统计矩形框的高度和宽度,是否就是为了获取标准(也就是没有缺陷的条码)的参数,然后建立标准矩形框?第三:统计矩形框的高度和宽度,是否就是计算其在高度和宽度方向上的像素个数?谢谢!
5楼2013-11-11 09:05:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主

引用回帖:
5楼: Originally posted by Allen2014 at 2013-11-11 09:05:17
您好:谢谢您的解答!您提到接下来,需要统计矩形框的高度和宽度,这里我有几个疑问要请教一下您。第一:只需要统计其中一个矩形框的高度和宽度吗?第二:统计矩形框的高度和宽度,是否就是为了获取标准(也就是没 ...

统计矩形框的高度和宽度就是计算其在高度和宽度方向上的像素个数?
缺陷1): 断线,像素点少了;2)不规则,偏离标准框距离过大【阈值需要自己设定】
6楼2013-11-11 11:06:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Allen2014

铜虫 (小有名气)

引用回帖:
6楼: Originally posted by feixiaolin at 2013-11-11 11:06:42
统计矩形框的高度和宽度就是计算其在高度和宽度方向上的像素个数?
缺陷1): 断线,像素点少了;2)不规则,偏离标准框距离过大【阈值需要自己设定】...

您好!首先谢谢您!在统计矩形框的高度和宽度时,我遇到了一些问题。第一:统计高度和宽度的原理通过您的讲解,我已经明白了,但是具体到编写代码时,首先使用什么函数,然后在利用什么函数,我还是有些迷茫,所以恳请您能给我提示一下。谢谢!(由于在学习数字图像处理时,只是围观的进行了一些学习,具体实践的数字图像处理,接触比较少,所以很难将课本中的知识点,灵活的运用到实际案例中,故希望能得到指教)
7楼2013-11-11 15:59:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主

引用回帖:
7楼: Originally posted by Allen2014 at 2013-11-11 15:59:45
您好!首先谢谢您!在统计矩形框的高度和宽度时,我遇到了一些问题。第一:统计高度和宽度的原理通过您的讲解,我已经明白了,但是具体到编写代码时,首先使用什么函数,然后在利用什么函数,我还是有些迷茫,所以 ...

统计矩形框的高度和宽度:用水平、竖直投影。
8楼2013-11-11 16:48:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Allen2014

铜虫 (小有名气)

引用回帖:
8楼: Originally posted by feixiaolin at 2013-11-11 16:48:06
统计矩形框的高度和宽度:用水平、竖直投影。...

谢谢您的建议!我按照您的思路,进行了水平和垂直投影,具体效果如下图所示。
首先,我说一下此次图像处理的一些调整。

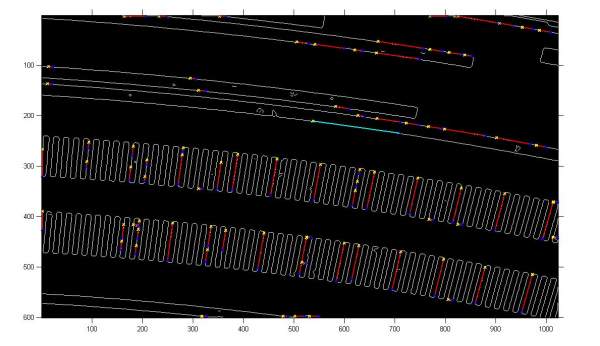

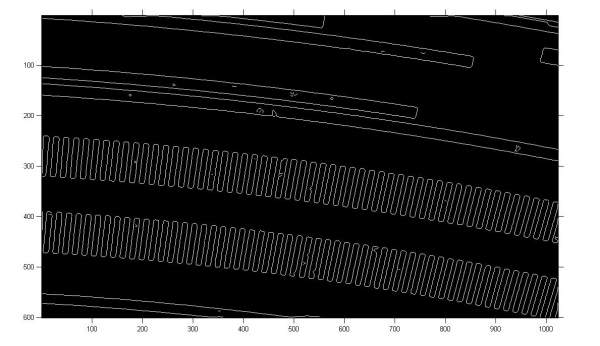

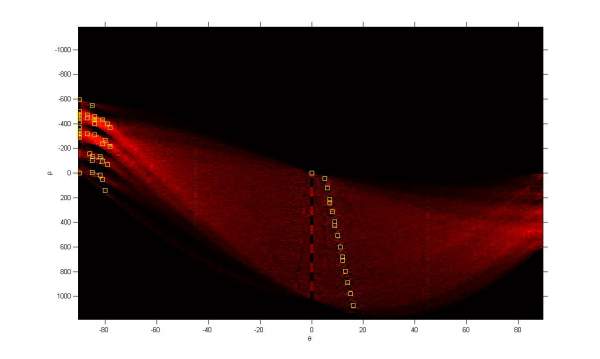

第一:关于检测前几次利用Hough变换进行白色条码边缘检测时,hough函数的一些参数值没有选好,以至于检测出了很多干扰直线,此次我进行了参数值修改,尽量检测出目标边缘。
第二:在做旋转之前,需要计算旋转角度,要计算角度得首先检测出目标直线,但是无论我怎么修改hough相关函数,始终检测不到白色条码的长边直线(设定用青色标记检测到的最长直线,且以它的斜率进行角度计算),所以我就间接利用条码对面的圆弧(因为他很容易被当做最长直线检测出,且做相应标记)的斜率来间接计算条码要旋转至水平所需要的角度(圆弧与条码垂直,那么它们之间的角度相差90度);这样我就计算出了白色条码的旋转角度,然后对其进行旋转。

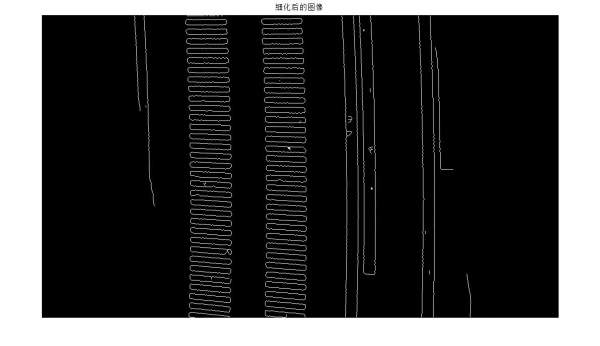

第三:旋转以后的图像中,白色条码的边缘,断断续续,只有一些大的边缘被保存,其他一些小的边缘被平滑掉了,所以为了后续投影,我接着分别进行了水平和垂直方向的腐蚀,以此使边缘完整连续,最后在细化边缘。

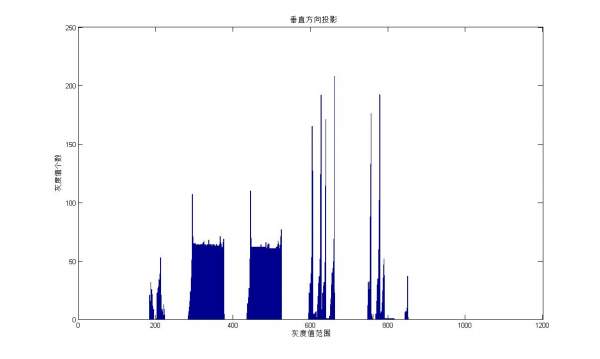

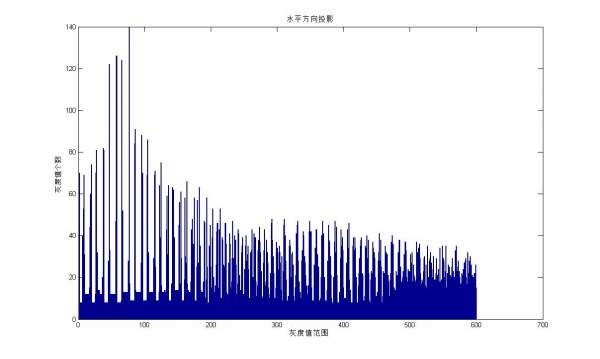

第四:分别对处理后的图像进行水平和垂直投影。

接下来的问题是:
第一:投影就是为了计算一个白色条码的长、宽,但是图中还有一些圆弧线也被计算到投影中,他们作为非条码边缘点,怎么处理?
第二:利用投影柱状图,接下来怎么计算一个白色条码的长、宽?
谢谢!
备注:针对以上,如有哪些地方有问题,恳请能够指教!谢谢
图像分割问题求助(已进行了一部分图像算法处理)-7


图像分割问题求助(已进行了一部分图像算法处理)-8


图像分割问题求助(已进行了一部分图像算法处理)-9


图像分割问题求助(已进行了一部分图像算法处理)-10


图像分割问题求助(已进行了一部分图像算法处理)-11


图像分割问题求助(已进行了一部分图像算法处理)-12


图像分割问题求助(已进行了一部分图像算法处理)-13


图像分割问题求助(已进行了一部分图像算法处理)-14

9楼2013-11-11 20:47:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主

水平方向投影图.jpg  做  FFT, 基频对应“旋转细化后的图像.jpg”条纹高度;
垂直方向投影图.jpg  取水平向阈值,可获得“旋转细化后的图像.jpg”宽度。
10楼2013-11-11 20:58:37
