[求助] 这个图该怎么画???

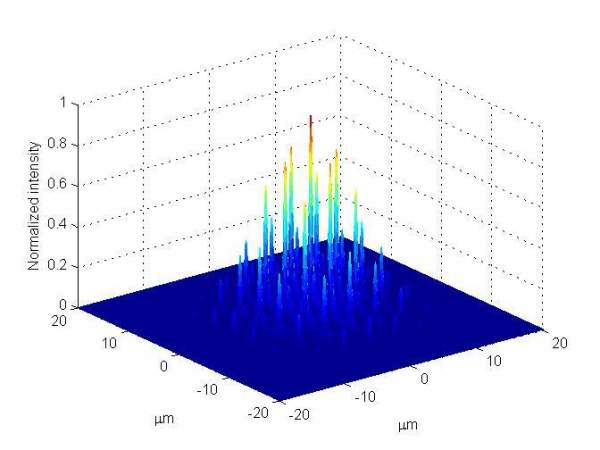

公式为图3,图2和图1是结果图!
\lamda=1.55e-6;L=8e-6;M从-9到9,N从-9到9;Amn=1;Tx=Ty=20e-6;
\alpha(mn)=0; \zeta与\eta是像平面的坐标范围从-20到20.
CODE:
d=8e-6;
a=1.55e-6;
b=-20:20;
c=b;[B,C]=meshgrid(b,c);
L=0.03;
i=sqrt(-1);
A=-((pi.*d)/(a.*L)).^2;
M=(b.^2+c.^2);
N=((-i).*((2*pi)/(d.*a)));
D=exp(N.*(b.*0+c.*0));
D1=exp(N.*(b.*0+c.*1));
D2=exp(N.*(b.*1+c.*0));
D3=exp(N.*(b.*1+c.*1));
I=abs(exp(A.*M).*(D+D1+D2+D3)).^2 ;
plot3(b,c,I)

这个图该怎么画???这个图该怎么画???-1这个图该怎么画???-2
这个图该怎么画???-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kitefly2013

铁虫 (小有名气)

【答案】应助回帖

★
感谢参与,应助指数 +1
csgt0: 金币+1, 谢谢 2013-10-18 09:34:10
我看到你已经定义了网格-meshgrid()。下面I与b和c的关系,可以直接用B和C来取代,三维图用surf(C,B,I)函数可以画出来。后面的二维图,你令一个变量为0,不就取出数据点来了?不过这个是笨方法。
勇攀世界科研高峰
2楼2013-10-16 23:10:13
