小木虫论坛-学术科研互动平台 » 计算模拟区 » 程序语言 » Fortran » MATLAB初学者，这样的式子怎么就是画不了图，总是出错!求指导!!!!!!!!!!!!!
91/1返回列表
查看: 2246  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zhiy5156

木虫 (正式写手)

[求助] MATLAB初学者，这样的式子怎么就是画不了图，总是出错!求指导!!!!!!!!!!!!!

syms   t;
k1=8490;
k2=2680;
w=12560000;
R12=24.054;
R21=0.0416;
D=3/8-1/8*sin(w*t);
s1=k2*D;s2=w*t-1/2*k1*D;
fenzi=2000*{[2*cos(s1).*cos(s2)+(R12+R21)*sin(s1).*sin(s2)]+j*[2*cos(s1).*sin(s2)-(R12+R21)*sin(s1).*cos(s2)]};
fenmu=4*[cos(s1)]^2+(R12+R21)^2*[sin(s1)]^2;
y=fenzi/fenmu;
plot(t,y)
总是出错，很郁闷，跪求指导！！！！！！！！！！！！！！

[ Last edited by ben_ladeng on 2011-10-24 at 12:53 ]
回复此楼

» 收录本帖的淘帖专辑推荐

matlab学习精华

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-10-23 17:33:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

_aqing

银虫 (正式写手)

【答案】应助回帖

★
xzhdty(金币+1): 欢迎常来 2011-10-23 21:45:27
zhiy5156(金币+2): 非常感谢，现在懂了，感谢！！！！！ 2011-10-24 11:15:15
function kk
clc
t=0.1:200
k1=8490;
k2=2680;
w=12560000;
R12=24.054;
R21=0.0416;
D=3/8-1/8*sin(w.*t);
s1=k2*D;
s2=w.*t-1/2*k1*D;
fenzi=2000.*((2.*cos(s1).*cos(s2)+(R12+R21).*sin(s1).*sin(s2))+i*(2*cos(s1).*sin(s2)-(R12+R21).*sin(s1).*cos(s2)));
fenmu=4*(cos(s1)).^2+(R12+R21).^2*(sin(s1)).^2;
y=fenzi./fenmu;
plot(t,real(y),t,imag(y))
用这个做m文件试试
赞一下(1人) 回复此楼
hehe
2楼2011-10-23 19:14:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libralibra

至尊木虫 (著名写手)

骠骑将军

【答案】应助回帖

★
jjdg(金币+1): 感谢参与 2011-10-24 01:17:02
ben_ladeng: 专家考核存档 2011-10-24 12:53:27
问问题最好把报错信息一并贴上,否则还得开个matlab给你跑代码

1.fenzi这一行,大括号{}在matlab是构造cell数组,你是想要用()吧,改了
2.plot不能plot符号变量,去掉倒数第二行最后的分号,可以在控制台输出y的函数式
CODE:
y =
(4000*cos(12560000*t + (4245*sin(12560000*t))/8 - 12735/8)*cos(1005 - 335*sin(12560000*t)) + (240956*sin(12560000*t + (4245*sin(12560000*t))/8 - 12735/8)*sin(1005 - 335*sin(12560000*t)))/5 - (240956*i*cos(12560000*t + (4245*sin(12560000*t))/8 - 12735/8)*sin(1005 - 335*sin(12560000*t)))/5 + 4000*i*sin(12560000*t + (4245*sin(12560000*t))/8 - 12735/8)*cos(1005 - 335*sin(12560000*t)))/(4*cos(1005 - 335*sin(12560000*t))^2 + (2553496741556419*sin(1005 - 335*sin(12560000*t))^2)/4398046511104)
赞一下(2人) 回复此楼
matlab/VB/python/c++/Java写程序请发QQ邮件:790404545@qq.com
3楼2011-10-23 23:50:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libralibra

至尊木虫 (著名写手)

骠骑将军

【答案】应助回帖

★
jjdg(金币+1): 感谢参与 2011-10-24 01:16:56
ben_ladeng: 专家考核存档 2011-10-24 12:53:37
引用回帖:
3楼: Originally posted by libralibra at 2011-10-23 23:50:18:
问问题最好把报错信息一并贴上,否则还得开个matlab给你跑代码

1.fenzi这一行,大括号{}在matlab是构造cell数组,你是想要用()吧,改了
2.plot不能plot符号变量,去掉倒数第二行最后的分号,可以在控制台输出y的函数 ...

3.如果非要plot,就不用t做符号,像2楼给出的建议,命名t为一个矩阵
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

zhiy5156
matlab/VB/python/c++/Java写程序请发QQ邮件:790404545@qq.com
4楼2011-10-23 23:51:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhiy5156

木虫 (正式写手)
送鲜花一朵
引用回帖:
4楼: Originally posted by libralibra at 2011-10-23 23:51:27:
3.如果非要plot,就不用t做符号,像2楼给出的建议,命名t为一个矩阵

谢谢，现在懂了，搞了一个星期，非常感谢！！！！
赞一下 回复此楼
5楼2011-10-24 11:18:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

纳斯茵

银虫 (小有名气)
★ ★
微尘、梦想(金币+2): 谢谢参与应助，欢迎常来 2011-10-24 17:50:45
clear;
clc;
%%syms   t;
t=[-100:1:100];
k1=8490;
k2=2680;
w=12560000;
R12=24.054;
R21=0.0416;
D=3/8-1/8*sin(w*t);
s1=k2.*D;
s2=w*t-1/2*k1*D;
fenzi=2.*cos(s1).*cos(s2)+(R12+R21).*sin(s1).*sin(s2)+j*[2.*cos(s1).*sin(s2)-(R12+R21).*sin(s1).*cos(s2)];
fenmu=4.*[cos(s1)].^2+(R12+R21).^2.*[sin(s1)].^2;
y=(2000*fenzi)./fenmu;
%%figure;ppatterns(t,y);

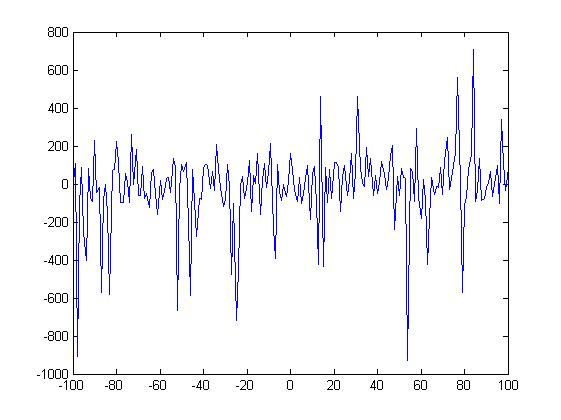

plot(t,y);

新手哦，不知道符不符合你要的要求哦~
赞一下(1人) 回复此楼
Waiting
6楼2011-10-24 15:13:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhiy5156

木虫 (正式写手)
不想搞了，学了一星期，老板说是胡扯，真的上不起！！！
赞一下 回复此楼
7楼2011-10-26 09:16:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

纳斯茵

银虫 (小有名气)
引用回帖:
7楼: Originally posted by zhiy5156 at 2011-10-26 09:16:38:
不想搞了，学了一星期，老板说是胡扯，真的上不起！！！

要不和老板沟通下哦，不要轻易放弃啊！
赞一下 回复此楼
Waiting
8楼2011-10-27 16:06:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhiy5156

木虫 (正式写手)
★
余泽成(金币+1): 多接触新东西是好事啊。别在意导师怎么说，自己要积极起来。 2011-10-27 21:44:15
引用回帖:
8楼: Originally posted by 纳斯茵 at 2011-10-27 16:06:27:
要不和老板沟通下哦，不要轻易放弃啊！

老板说，我知道点就行了，只要练练手，不用搞了，我还是把准备实验，像那MATLAB学了一星期，现在不学了，估计也是不用了。。感觉研究生很没劲，没学到什么东西。。
赞一下(1人) 回复此楼
9楼2011-10-27 18:35:59
