[求助] 这个图使用什么软件画的呢？

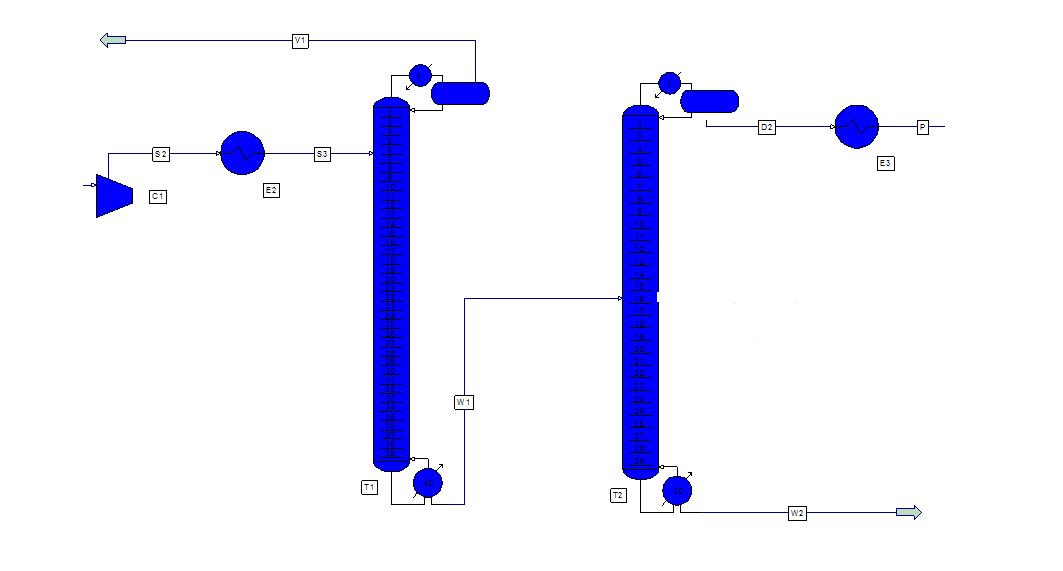

用Aspen模拟后，将模拟图画出来，不知道下面这张图是怎么出来的（直接用Aspen试过好像导不出这样的形式啊），还能清晰的标出塔板数（是不是用其他相关的画图软件呢？？？）。（图上传的可能不太清楚，但实际上在自己电脑上是很清晰的），请高手指点一下。
回复此楼

» 猜你喜欢
詹姆斯
1楼 2011-05-31 21:08:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tangziying

木虫 (正式写手)

jin c

【答案】应助回帖

小燕子包谷(金币+2, 博学EPI+1): 2011-06-01 12:37:53
可以用CorelDRAW X4 SP2软件画的。也可以用origin 软件画
赞一下 回复此楼
gl
2楼2011-05-31 21:09:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tangziying

木虫 (正式写手)

jin c

【答案】应助回帖

小燕子包谷(金币+2): 2011-06-01 12:38:07
引用回帖:
Originally posted by tangziying at 2011-05-31 21:09:37:
可以用CorelDRAW X4 SP2软件画的。也可以用origin 软件画

其实用Windows自带的画图软件就可以画了，呵呵，这图应该不难，用PS软件应该也是可以 。
赞一下 回复此楼
gl
3楼2011-05-31 21:10:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小燕子包谷

金虫 (正式写手)
引用回帖:
Originally posted by tangziying at 2011-05-31 21:09:37:
可以用CorelDRAW X4 SP2软件画的。也可以用origin 软件画

有没有相关画图软件直接就带有类似Aspen的模块，然后我想要精馏塔或者换热器之类的就能从模块里拉出来，最后还能编辑塔板数之类的啊。
赞一下 回复此楼
詹姆斯
4楼2011-05-31 21:55:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuizhaoxf

铜虫 (初入文坛)

【答案】应助回帖

小燕子包谷(金币+2): 2011-06-01 12:38:15
必须是15个字以上，我要崩溃了，要在发一遍，够15字了吧
用windows visio
赞一下 回复此楼
5楼2011-05-31 22:25:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mao816816

木虫之王 (文坛精英)

文献杰出贡献

【答案】应助回帖

小燕子包谷(金币+2): 2011-06-01 12:38:21
用dcs系统绘图，里面带这些模版的啊。
赞一下 回复此楼
6楼2011-06-01 07:27:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tory1987

木虫 (著名写手)

【答案】应助回帖

小燕子包谷(金币+2): 2011-06-01 12:38:29
引用回帖:
Originally posted by 小燕子包谷 at 2011-05-31 21:55:26:
有没有相关画图软件直接就带有类似Aspen的模块，然后我想要精馏塔或者换热器之类的就能从模块里拉出来，最后还能编辑塔板数之类的啊。

lz你也稍微懒了点吧，不过还好，有你说的这个软件
PIDCAD，这个软件使用很方面，是在CAD里面集成了很多模块，使用的时候直接选定模型，定义大小就可以了，对于不习惯用CAD画图的人来说非常省事，你可以试试
赞一下 回复此楼
