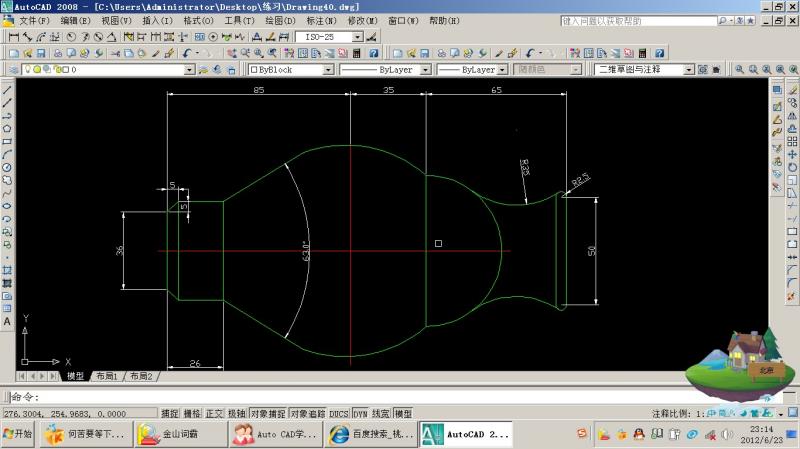

[求助] 请帮忙分析一下这个图怎么画？

关键在中间两个圆的半径怎么确定？我用2013版约束可以办到，但是要求是在2006版，请大家帮帮忙！谢谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
这个梦多美丽，请继续。
1楼 2012-06-23 23:36:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

356215841

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
三维软件 尺寸驱动图形然后转二维图！
赞一下(1人) 回复此楼
2楼2012-06-24 22:59:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

shimgmg

禁虫 (著名写手)
感谢参与，应助指数 +1
本帖内容被屏蔽
3楼2012-06-25 07:10:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1776926712

铜虫 (文坛精英)

钓鱼的仙道君
引用回帖:
3楼: Originally posted by shimgmg at 2012-06-25 01:10:04
数据不全吧 我是感觉着有些东西没法画 针对于用autocad哈

谢谢 我已经画出来啦 想到了 可以画的
赞一下 回复此楼
这个梦多美丽，请继续。
4楼2012-06-25 10:12:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuqh

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个图缺尺寸,尺寸关联好象很混乱,标注好象也不合理,这是真实的零件图吗?还是只是练习?

[ Last edited by liuqh on 2012-6-25 at 13:30 ]
赞一下 回复此楼
5楼2012-06-25 13:20:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1776926712

铜虫 (文坛精英)

钓鱼的仙道君
引用回帖:
5楼: Originally posted by liuqh at 2012-06-25 07:20:34
这个图缺尺寸,尺寸关联好象很混乱,标注好象也不合理,这是真实的零件图吗?还是只是练习?

是练习题，我已经画出来了，但是后面的那个不敢默认半圆啊，所以还是不完美，我在想，应该是半圆，这样才可以解决问题。
赞一下 回复此楼
这个梦多美丽，请继续。
6楼2012-06-27 09:24:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alfa159

铜虫 (小有名气)
看不到图片
回复此楼
7楼2012-06-27 10:19:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuqh

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★
gordon2008: 金币+2, 欢迎交流 2012-06-27 16:35:36
1776926712: 金币+1, ★有帮助 2012-09-03 22:03:16
引用回帖:
6楼: Originally posted by 1776926712 at 2012-06-27 09:24:00
是练习题，我已经画出来了，但是后面的那个不敢默认半圆啊，所以还是不完美，我在想，应该是半圆，这样才可以解决问题。...

由于2-D图不可能完整的反映3-D图的信息,制图中是存在剃刀原则的,一般我们读读图的时候会往约定俗成或尽量简洁的方向考虑.
但条件是它应该较为显明而不易引起歧义.
你的图中需要两个默认,
1.中心的两段圆弧为一个大圆的一部分,
2.右部的圆弧为正好一个半圆,
但这并不明显.
赞一下 回复此楼
8楼2012-06-27 10:21:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuqh

铁杆木虫 (正式写手)

【答案】应助回帖

引用回帖:
6楼: Originally posted by 1776926712 at 2012-06-27 09:24:00
是练习题，我已经画出来了，但是后面的那个不敢默认半圆啊，所以还是不完美，我在想，应该是半圆，这样才可以解决问题。...

零件尺寸的标注是有一些原则的,可以参考相关书籍,例如满足功能的尺寸一般是直接注出,尺寸的标注要考虑测量等等.

[ Last edited by liuqh on 2012-6-27 at 10:28 ]
赞一下 回复此楼
9楼2012-06-27 10:21:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1776926712

铜虫 (文坛精英)

钓鱼的仙道君
引用回帖:
8楼: Originally posted by liuqh at 2012-06-27 04:21:05
由于2-D图不可能完整的反映3-D图的信息,制图中是存在剃刀原则的,一般我们读读图的时候会往约定俗成或尽量简洁的方向考虑.
但条件是它应该较为显明而不易引起歧义.
你的图中需要两个默认,
1.中心的两段圆弧为一个 ...

1.中心的两段圆弧为一个大圆的一部分,
2.右部的圆弧为正好一个半圆,
对的 我也只能按这样画了 练习题 也找不到 标准答案
赞一下 回复此楼
这个梦多美丽，请继续。
10楼2012-06-27 10:32:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
