[交流] 划痕测试结果分析求指教

哪位大神能帮忙分析一下,该膜的结合力为多少,最好能详细解释一下摩擦系数的变化。

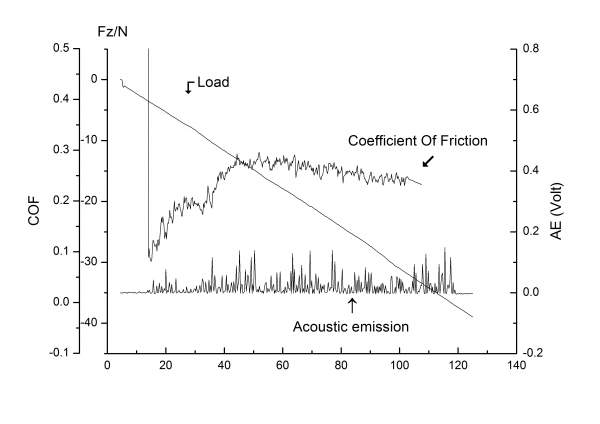

划痕测试结果分析求指教
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名


★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
朱朱1988: 金币+1 2013-10-15 19:56:20
朱朱1988: 金币+1, 我这个就是在CSM上做的。 2013-10-15 19:59:56
本帖仅楼主可见
2楼2013-10-15 15:24:36
已阅   申请FPI   回复此楼   编辑   查看我的主页

朱朱1988

新虫 (初入文坛)


引用回帖:
2楼: Originally posted by jjwang at 2013-10-15 15:24:36
只看声音的信号的话,Critical load 大概就是17N左右的样子。但是CoF的变化有点奇怪,好像是加载到一定力的时候才出现CoF,所以我怀疑你在做的时候没有调好,探头和膜没有完全接触。在CSM划痕做的时候经常有这个现象 ...

我也是第一次做这个测试,看到文献里的COF的变化跟摩擦力的变化一般都是一致的,所以看到COF前面的变化我不知道如何解释,谢谢你的帮助,但是我还是有一点不太明白,为什么探头和膜没有完全接触,反而显示的COF为很大,如果实际没有接触的话,COF不应该为很小吗?
3楼2013-10-15 19:54:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
本帖仅楼主可见
4楼2013-10-16 10:44:56
已阅   申请FPI   回复此楼   编辑   查看我的主页

朱朱1988

新虫 (初入文坛)


引用回帖:
4楼: Originally posted by jjwang at 2013-10-16 10:44:56
刚开始迅速下降的那段没用的,仪器做的时候出现的。没什么意义...

COF明显突变的时候不是膜开始脱落的时候吗,这个时候的力是11N啊,声信号的话看哪里啊,是第二段声信号吗,17N是从哪里看出来的呢。
5楼2013-10-16 15:22:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
本帖仅楼主可见
6楼2013-10-16 22:26:51
已阅   申请FPI   回复此楼   编辑   查看我的主页

匿名


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
本帖仅楼主可见
7楼2013-10-16 22:29:19
已阅   申请FPI   回复此楼   编辑   查看我的主页

杜菲菲

金虫 (小有名气)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
你最好再测一下吧,数据有点乱,主要是摩擦力那段
8楼2014-03-10 14:10:15
