[求助] 如何从阻抗测试获得的数据中做出Bode图谱?

哪位大侠能否告知如何从阻抗测试获得数据中做出Bode?
     阻抗获得的数据(TXT格式)中共有九栏(如图1所示),我依依组合了一下,均无法获得Bode图(如图2所示)。哪位大侠能否告知如何用Origin重新做出Bode图谱,十分感谢!
如何从阻抗测试获得的数据中做出Bode图谱?
图1TXT格式数据截图
如何从阻抗测试获得的数据中做出Bode图谱?-1

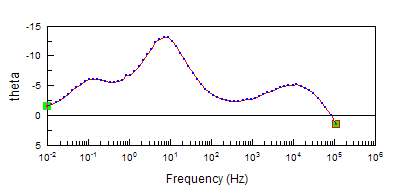

图2 从Z-view软件上直接读出的Bode图谱
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lknife

银虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
不知道你用什么设备或软件得到阻抗数据,不过这个是很简单的事情,这个Bode图是频率和幅角的图,频率已经有了,幅角没有直接给出,不过角度可以通过Z‘和Z“计算得出,即theta=arctg(Z'/Z",可以通过origin计算,如果是f-|Z|的Bode图,|Z|=(Z’^2+Z"^2)^1/2
2楼2013-09-30 10:54:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bestjialei

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
用Zsimpin软件 拟合完后,可以直接导出 bode数据 然后在用Origin做出Bode图谱
3楼2013-09-30 10:58:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yin_nuaa

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
从你给的数据来看可以放到阻抗的外一款处理软件: zsimpwin选择第一、五、六栏作为txt文本然后导入,点击bode图即可看到。
只有互助我们才能双赢。
4楼2013-09-30 10:59:56
