[求助] 铜电极在05M NaCl中的交流阻抗

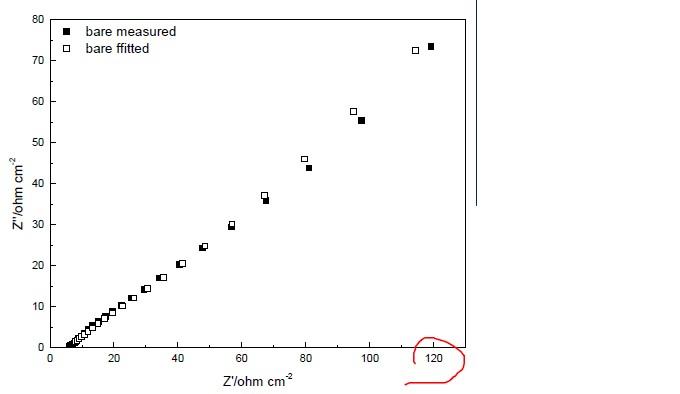

我做纯铜在0.5M NaCl 中的交流阻抗,总阻抗最大值也就几千欧姆,我的频率范围是100000-0.01HZ,电极面积是1cm2,也查了相关的文献,发现都是同样条件下,阻抗各不相同啊。差的还很多阿!我该相信谁的结果呢?还有就是如果我把频率范围调到100000-1HZ时,Niqust图表现为一条直线,我能不能就说这是Warburg阻抗呢?按理说铜电极在NaCl溶液中不可能高频就是Warburg阻抗啊?
回复此楼
Anthingispossible
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgntr009

铜虫 (正式写手)

Anthingispossible
2楼2011-06-30 10:51:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

重大材化

木虫 (正式写手)

【答案】应助回帖

wgntr009(金币+10): 2011-06-30 17:43:57
wgntr009(金币+2): 2011-07-01 17:11:39
第一个问题估计只有去问那些论文的作者啦!
试着回答一下第二个问题哈!
测量的阻抗值肯定是跟频率有关系的,对于一个对应特定等效电路的特定体系,EIS数据点需要到达一定的频率才会出现break-point,可能频率不够低根本达不到那个break-point,就不会呈现明显的容抗、感抗之类的!
一群学术骗子
3楼2011-06-30 17:36:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgntr009

铜虫 (正式写手)

引用回帖:
Originally posted by 重大材化 at 2011-06-30 17:36:21:
第一个问题估计只有去问那些论文的作者啦!
试着回答一下第二个问题哈!
测量的阻抗值肯定是跟频率有关系的,对于一个对应特定等效电路的特定体系,EIS数据点需要到达一定的频率才会出现break-point,可能频率不 ...

我的意思是:如果把低频调的更低一点,达到0.01HZ,那么就会出现很明显的容抗弧,我的感觉就是其实上图的线性根本就不是Warburg阻抗,而是容抗弧的前面一部分。从实验经验也可知,就是裸金电极也会在高频出现容抗,更何况是我们的铜电极啊!还是NaCl溶液体系。
Anthingispossible
4楼2011-06-30 17:53:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

重大材化

木虫 (正式写手)

引用回帖:
Originally posted by wgntr009 at 2011-06-30 17:53:02:
我的意思是:如果把低频调的更低一点,达到0.01HZ,那么就会出现很明显的容抗弧,我的感觉就是其实上图的线性根本就不是Warburg阻抗,而是容抗弧的前面一部分。从实验经验也可知,就是裸金电极也会在高频出现容 ...

金的确比铜要惰性的多!不过貌似CuCl的溶解度很低的!
一群学术骗子
5楼2011-07-01 11:17:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fanhuiji

金虫 (初入文坛)

【答案】应助回帖

wgntr009(金币+1): 2011-07-01 17:12:23
阻抗随表面状态的变化会有不同。你查看一下Bode图,看看有几个时间常数,就知道有几个弧了。
6楼2011-07-01 16:56:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tobeaflyin

银虫 (小有名气)

【答案】应助回帖

wgntr009(金币+2): 2011-07-05 23:24:51
理想情况下,Warburg阻抗的特点是紧接着容抗弧以后是一条斜率为1,即相位角45度的直线,并且实部和虚部与w的1/2次方。但通常来说会有偏差。作者:sunw2157


我对warburg阻抗不了解,这是前人的见解,希望能有帮助!
希望可以和更多的高手和朋友交流,争取在交流中进步。。。
7楼2011-07-05 20:37:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goshen

铁杆木虫 (职业作家)

铜的阻抗总的来说非常复杂。
目前还没有人研究透。
首先铜材料有没有做表面钝化处理影响很大。
其次,如果是打磨后浸入溶液做测试的,浸入时间对阻抗的影响也很大。
所以我看到文献上即使其他条件都一样,而做出的阻抗谱都不一样。
我的观点:如果不是为了凑数据,不要对铜做阻抗测试。
走错一步,满盘皆输
8楼2011-08-09 09:03:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

52754827

新虫 (小有名气)

【答案】应助回帖

高频一般是容抗弧,在低频区要发生了弥散效应才可能出现Warburg阻抗啊。我们的试验条件基本一样,只是溶液浓度不同,我们多交流撒。

[ 发自手机版 http://muchong.com/3g ]
9楼2012-11-29 12:29:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
