| 查看: 2152 | 回复: 15 | ||
| 本帖产生 1 个 ECEPI ，点击这里进行查看 | ||
[求助]
能量密度差距一个数量级，求助
|
||
|

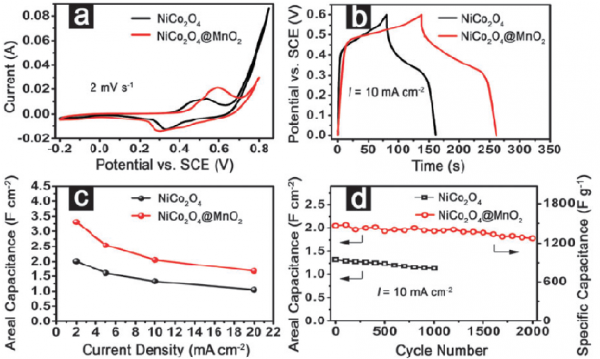

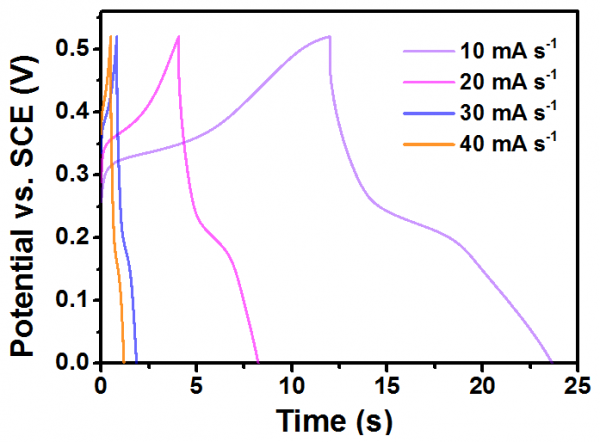

电容器的CP图的时间和文献上的差距非常大，充放电都不到10s，能量密度很小请问以下参数是否有问题。 Cathodic Current (A) = 0.01 Anodic Current (A) = 0.01 Init P/N = P Data Storage Interval (s) = 0.002 High E Limit (V) = 0.7 Low E Limit (V) = 0 Segment = 2  CP.png  参考文献图.png |
回复此楼» 猜你喜欢
大连工业大学招收储能电池方向博士1名
已经有0人回复
-
《把心放慢，世界就会温柔起来》
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有292人回复
-
钠离子硬碳负极扣式半电池组装都没有电流！！！
已经有2人回复
-
Ni元素XPS分析
已经有1人回复
-
广东以色列理工材料系能源与电子材料课题组——博士（以色列理工学位）
已经有2人回复
-
青岛大学化学化工学院分子测量学研究院2026年招收博士研究生
已经有0人回复
-
求一份origin2019以上版本的origin软件压缩包
已经有1人回复
-
电化学基础知识与资源网站
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
分析化学下册答案
已经有39人回复- 求助小球与平面接触刚度的计算方法
已经有5人回复
- 关于分子间范德华作用的随想
已经有68人回复
- 离子肼、三重四级杆、TOF的主要区别和优缺点是什么啊？请结合二级分析一下吧！
已经有8人回复
- 第一性原理是什么？
已经有47人回复
- 【求助】vasp静态计算能量值错误
已经有21人回复
- 【求助】求VASP计算ZnO能带和态密度的详细输入设置
已经有15人回复
- 【zhou2009个人文集】关于HF、H2O的电荷计算
已经有15人回复
- 【讨论】热电材料科学进展及其对当代社会发展的影响及启示
已经有10人回复
也许、明天
铁杆木虫 (正式写手)
- ECEPI: 2
- 应助: 92 (初中生)
- 金币: 5228.7
- 散金: 538
- 红花: 29
- 帖子: 526
- 在线: 783.6小时
- 虫号: 1403297
- 注册: 2011-09-15
- 性别: GG
- 专业: 无机合成和制备化学
【答案】应助回帖
★ ★ ★
zlin: ECEPI+1, 鼓励应助！ 2013-09-25 12:47:31
佳佳988: 金币+3 2014-02-13 17:09:48
zlin: ECEPI+1, 鼓励应助！ 2013-09-25 12:47:31
佳佳988: 金币+3 2014-02-13 17:09:48
|
负载量的计算就我了解的一般由两种模式去侧面计算。第一种就是用酸溶解掉负载的物质（这个要看具体情况）；第二种就是反应前后的质量差了（当然这个也是以Ni片不损失计算的）。文献中有的质量可以达到0.005mg，当然这个与他的仪器精度有关，也有的是侧面计算而得，我总是觉得达到这样的精度没多大实际意义，因为实际中你不可能单纯为了那最好的比电容而让负载层最低吧，太不现实了。如果你是做电极片上的表征肯定不能计算所有的沉淀了，负载前后质量差就可以大致作为你的负载量。但是我不知道你这泡沫镍有没有做处理，就是背面用ptfe涂覆一层，只有一层可以生长，如果没有涂覆，那你的泡沫镍就是正反两面都有了，这样在做电化学性能的时候相对来说，有的部分的活性物质利用率还是很低的。电流密度一般是以单位活性物质的质量下的电流（这个我做论文的时候很多审稿人都是这样推荐的），不是除以总质量。ni片的单位面积上的质量可以那样理解，在固定的厚度下。 |
» 本帖已获得的红花（最新10朵）
佳佳98810楼2013-09-23 08:43:34
也许、明天
铁杆木虫 (正式写手)
- ECEPI: 2
- 应助: 92 (初中生)
- 金币: 5228.7
- 散金: 538
- 红花: 29
- 帖子: 526
- 在线: 783.6小时
- 虫号: 1403297
- 注册: 2011-09-15
- 性别: GG
- 专业: 无机合成和制备化学
11楼2013-09-23 08:45:30
也许、明天
铁杆木虫 (正式写手)
- ECEPI: 2
- 应助: 92 (初中生)
- 金币: 5228.7
- 散金: 538
- 红花: 29
- 帖子: 526
- 在线: 783.6小时
- 虫号: 1403297
- 注册: 2011-09-15
- 性别: GG
- 专业: 无机合成和制备化学
13楼2013-09-25 09:23:40
cwsl7
至尊木虫 (著名写手)
- 应助: 23 (小学生)
- 贵宾: 0.002
- 金币: 24499.5
- 散金: 7101
- 红花: 41
- 帖子: 1875
- 在线: 634.9小时
- 虫号: 1339457
- 注册: 2011-07-07
- 专业: 电化学
2楼2013-09-21 16:28:02
cwsl7
至尊木虫 (著名写手)
- 应助: 23 (小学生)
- 贵宾: 0.002
- 金币: 24499.5
- 散金: 7101
- 红花: 41
- 帖子: 1875
- 在线: 634.9小时
- 虫号: 1339457
- 注册: 2011-07-07
- 专业: 电化学
3楼2013-09-21 16:37:06
4楼2013-09-22 08:14:26
也许、明天
铁杆木虫 (正式写手)
- ECEPI: 2
- 应助: 92 (初中生)
- 金币: 5228.7
- 散金: 538
- 红花: 29
- 帖子: 526
- 在线: 783.6小时
- 虫号: 1403297
- 注册: 2011-09-15
- 性别: GG
- 专业: 无机合成和制备化学
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
佳佳988: 金币+2, ★★★很有帮助 2013-09-22 22:28:09
佳佳988: 金币+3, ★★★★★最佳答案 2013-09-22 22:32:00
感谢参与，应助指数 +1
佳佳988: 金币+2, ★★★很有帮助 2013-09-22 22:28:09
佳佳988: 金币+3, ★★★★★最佳答案 2013-09-22 22:32:00
| 哈哈，你这不是lou xiong wen的CC上面的文章么，首先需要指出你的cp曲线有问题，单位不对，一般来说是以A/g作为电流密度去计算比电容。再来给你分析一下为什么你的比电容和他的可以差距这么大，在于你的NiCo2O4纳米线阵列的负载量，特别是在计算质量比电容的时候，质量稍微差一点，那比电容的计算就是差好几倍甚至10倍。在导电基底上生长阵列的文章不少，同样的东西，负载量可以从0.005mg-5mg，你可以看下这里面差距了多大，然后你再去计算的时候会有多大的误差。所以这样的质量比电容未必准确，大多数只是为了提升自己体系的比电容数值而已而获得认同。这篇文章在另一方面也衡量了面积比电容也算是弥补了一下，有的文章做出来的材料的质量比电容比理论都大好多。所以楼主可以优化负载量的同时，也不必太为那些数值而困扰，电化学你做的系统同样会被大家所认可。 |
5楼2013-09-22 09:24:06
6楼2013-09-22 12:34:23
7楼2013-09-22 22:56:43
8楼2013-09-22 23:56:23
9楼2013-09-23 00:01:06
