[求助] 知道很多组(x,y,z),如何用matlab或者mathematics画如下的图,详见附图

知道很多组(x,y,z)三维数据(excle),如何用matlab或者mathematics画如下的图,详见附图,三维数据也已上传,见附件“三维数据”

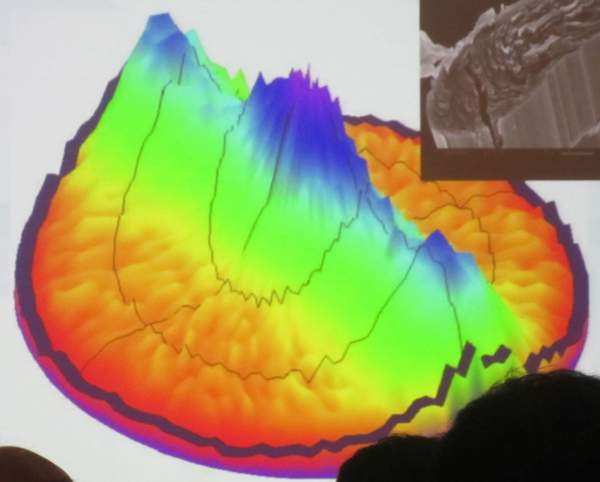

       先谢谢了知道很多组(x,y,z),如何用matlab或者mathematics画如下的图,详见附图

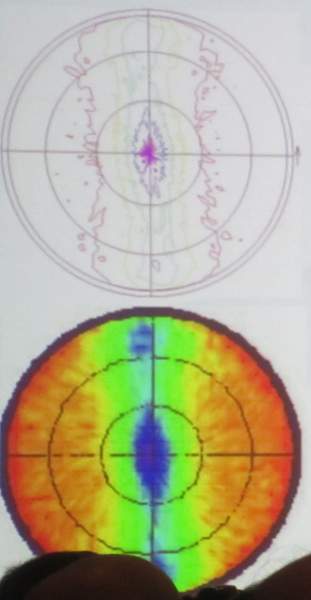

知道很多组(x,y,z),如何用matlab或者mathematics画如下的图,详见附图-1
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 三维数据.xls
  • 2013-09-06 13:32:17, 92.5 K

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoqing8569

铁杆木虫 (著名写手)

奥林匹亚光学院院长

★ ★
csgt0: 金币+2, 谢谢 2013-09-08 08:44:48
CODE:
da = Import["C:\\Documents and Settings\\Administrator\\桌面\\三维数据.xls"]; da1 = Delete[da, {1, 1}]; ListPlot3D[da1, PlotRange -> All,   ColorFunction -> Function[{x, y, z}, Hue[4 z]], Mesh -> 6,   Boxed -> False, Axes -> None] Export["D:\\das.gif", %, ImageSize -> {700, 600}]

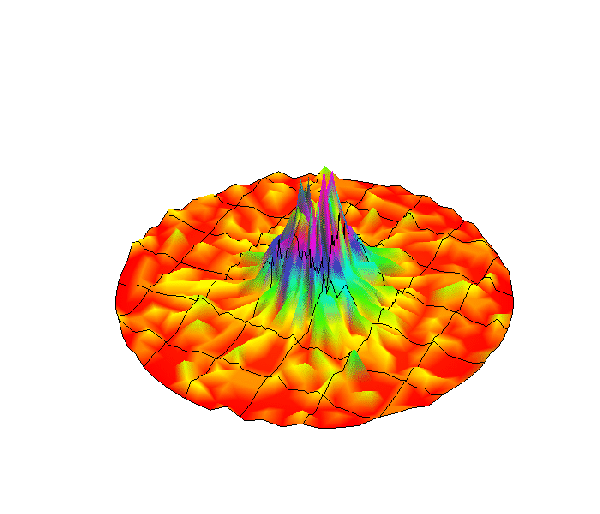

知道很多组(x,y,z),如何用matlab或者mathematics画如下的图,详见附图-2

» 本帖已获得的红花(最新10朵)

2楼2013-09-06 23:55:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yimu499054

新虫 (正式写手)

引用回帖:
2楼: Originally posted by xiaoqing8569 at 2013-09-06 23:55:30
da = Import; da1 = Delete; ListPlot3D[da1, PlotRange -> All,   ColorFunction -> Function, Mesh -> 6,   Boxed -> False, Axes -> None] Export



...

太感谢了,mathematics和matlab方面,我是小白。请问您是用那个软件做的图呀?
      如果是用mathematics做的图,是不是对电脑配置有要求?2G的内存够么?一般的笔记本
       谢谢您
3楼2013-09-07 13:42:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yimu499054

新虫 (正式写手)

送红花一朵
引用回帖:
2楼: Originally posted by xiaoqing8569 at 2013-09-06 23:55:30
da = Import; da1 = Delete; ListPlot3D[da1, PlotRange -> All,   ColorFunction -> Function, Mesh -> 6,   Boxed -> False, Axes -> None] Export



...

您好!
      首先非常感谢您。

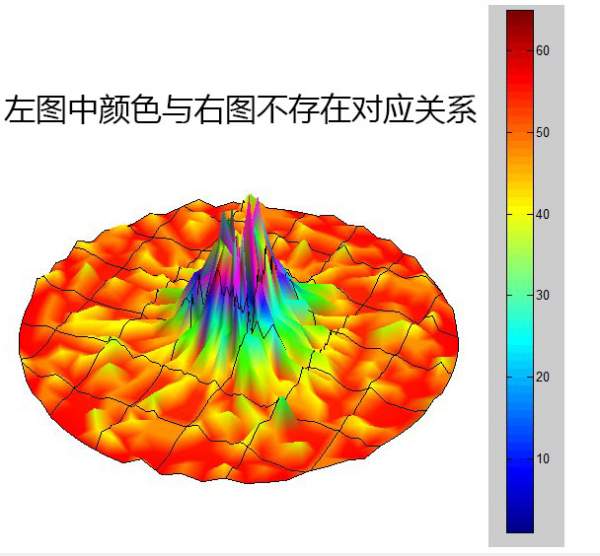

      我已经用您给的语句在mathematics里面画出图了,我想跟您咨询一下,可不可以在图的右边给出一个颜色的Z轴高度对应的图呢(比如红色对应多少高度范围,紫色对应多少高度范围)详见附件图片?希望您能抽一点时间解答一下...期待您的回复
      对图片的说明:下图是我PS出来的,右边的一个颜色与高度对应的图是从别的软件你面截出来的,跟你帮我画的图中的颜色没有对应关系,我希望能够在mathematics里面画图的时候能够有一个跟图中颜色相对应的图
                                                                                     yimu499054
知道很多组(x,y,z),如何用matlab或者mathematics画如下的图,详见附图-3

4楼2013-09-07 14:41:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoqing8569

铁杆木虫 (著名写手)

奥林匹亚光学院院长

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
csgt0: 金币+1, 谢谢 2013-09-08 08:45:13
yimu499054: 金币+30, ★★★★★最佳答案 2013-09-08 21:33:32
引用回帖:
4楼: Originally posted by yimu499054 at 2013-09-07 14:41:19
您好!
      首先非常感谢您。
      我已经用您给的语句在mathematics里面画出图了,我想跟您咨询一下,可不可以在图的右边给出一个颜色的Z轴高度对应的图呢(比如红色对应多少高度范围,紫色对应多少高度范围 ...

CODE:
Needs["PlotLegends`"] da = Import[   "C:\\Documents and Settings\\Administrator\\桌面\\三维数据.xls"]; da1 =   Delete[da, {1, 1}]; ShowLegend[  ListPlot3D[da1, PlotRange -> All, ColorFunction -> "Rainbow",    Mesh -> 6, Boxed -> False,    Axes -> None] , {ColorData["Rainbow"][1 - #] &, 10, "60", "10",    LegendPosition -> {1, -.6}, LegendBorder -> False,    LegendShadow -> False, LegendSize -> {.5, 1.5}}]

» 本帖已获得的红花(最新10朵)

5楼2013-09-08 00:29:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yimu499054

新虫 (正式写手)

送红花一朵
引用回帖:
5楼: Originally posted by xiaoqing8569 at 2013-09-08 00:29:20
Needs da = Import; da1 =   Delete; ShowLegend...

谢谢您!以后请多多指教...
6楼2013-09-08 21:34:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李娟000000

新虫 (初入文坛)

您好,我想问一下,画极图的等高面图的语句是什么呢?求助
7楼2013-12-02 20:56:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yimu499054

新虫 (正式写手)

引用回帖:
7楼: Originally posted by 李娟000000 at 2013-12-02 20:56:20
您好,我想问一下,画极图的等高面图的语句是什么呢?求助

等高面的语句我也忘记了,你可以问问楼上的人,非常精通

[ 发自小木虫客户端 ]
8楼2014-07-18 09:08:51
