各位划分网格的高手帮帮忙啊，转盘网格划分问题
|

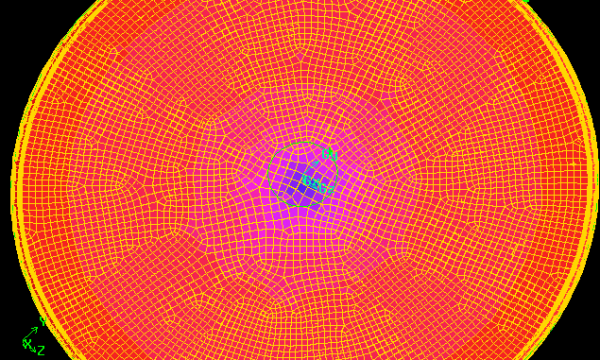

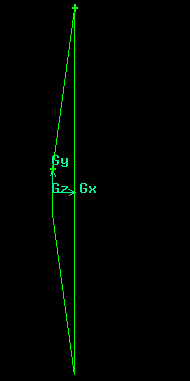

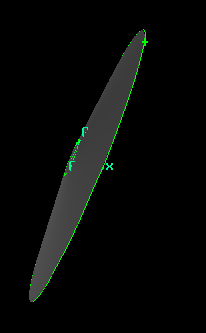

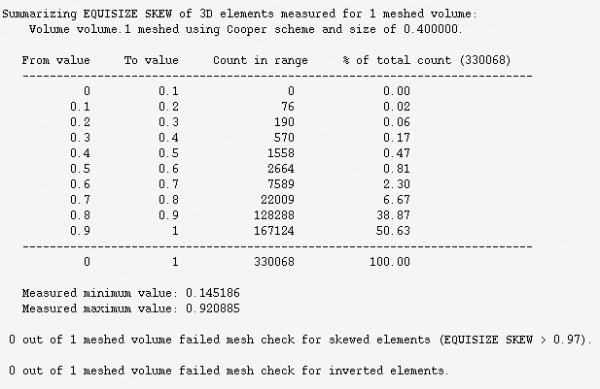

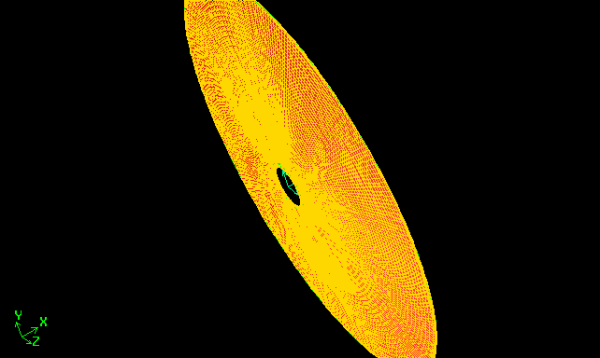

想模拟水在竖直转盘内的流动状况，转盘的形状如下，张角165度。小圆口是进口，大圆口是出口。采用的是3维的，不过问题主要集中在网格划分上，用的是gambit，我试了用map，submap划分不了，用cooper倒是能划分，但是划分完了以后网格质量很不好，可能是转盘太斜了导致网格的倾斜度很大，一计算就发散。网格我截了一个平面图还有网格的倾斜率equisize skew报告给大家参考，从倾斜率equisize skew报告就可以看出绝大部分网格的都很大集中在0.8很后，0.9以后都找到了50%，这样的网格肯定是有问题的，导致我从小圆口进水没算几部就发散了。我感觉是转盘太斜导致三维网格倾斜率变大，但我现在又想不出比较好的方法来改进网格。路过的各位高手哪位如果以前划分果类似的物体，给点建议，谢谢各位了！老师催的紧，这几天都愁死了。  1.转盘  2.转盘  3.渲染图  5.网格质量检验一个截面  6.网格质量检验一个截面  7.网格质量检验报告 |
