| 查看: 4531 | 回复: 9 | ||
[求助]
一个关于matlab的simulink的变频空调PI控制的问题
|
|

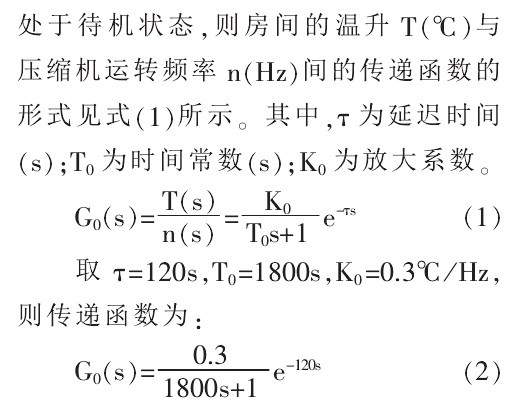

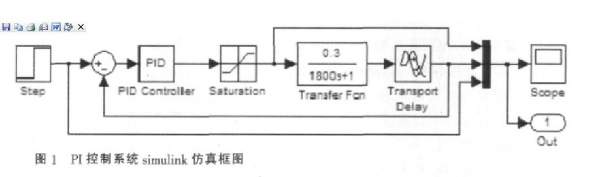

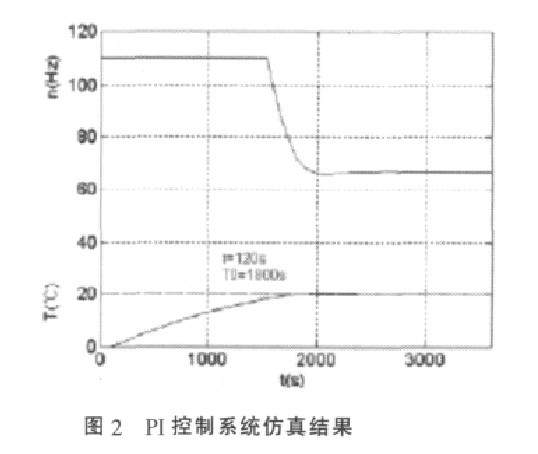

问题描述：将实际的空调房间的动态特性的数值模型简化为：将室温对象用集中参数和带纯滞后的一阶惯性环节表示， 通过控制压缩机的运转频率，来来控制其制热量月制冷量，实现温度调节。 现设：初始条件为0，即空调室内外平衡，压缩机处于待机状态，已知：房间温升与压缩机运转频率的传递函数如下  3jpg), 本控制采用 PI控制算法，在simulink下建立仿真，初始状态热平衡，目标温升为20°c，施加一个阶跃信号后 ，要求得到压缩机的运行频率以及房间温度的响应曲线（如图2）， 其中文献的simulink仿真流程（如图1）： 问题如下：（1）：虽然我在simulink中画出了仿真图，但我却不知道设置具体数值，施加的阶跃信号应该就是在 step的幅值中设置20，对吗？可是里面还有时间要设置，这个时间怎么设置？ （2）有个时间延迟，120s，这个就是在transport delay中设置120吗？ （3）怎么设置和输出压缩机转速图呢 本来学过一点基础的经典控制理论，大概知道怎么回事，但是不太会操作，求助高手帮助，指点迷津，  3.jpg  2.jpg  1.jpg |
