[求助] 请教岛津高效液相仪平衡流动相以及换流动相时注意的问题

请教各位大侠，我目前在使用岛津的高效液相色谱仪，请问一下，在每次进完一个样品后，待主峰出现后，我一直等到后面基线平稳后点击停止，准备下一个样品，在这之间还要进行流动相的平衡，那么流动相平衡的时候我是不是需要转换到inject状态？请各位高手帮忙，如果我的问题叙述的不清楚，请提出来，谢谢！
还有，如果我要换流动相是不是就只用这个流动相清洗柱子就行？旋开阀门然后按purge键，如果不清楚，我会在明天上图，谢谢
还有，所谓的在进样前走空白，是不是走一个溶剂对照啊，还是就是走流动相

[ Last edited by 哈皮Bingo on 2013-8-12 at 23:37 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-12 23:31:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaomi6621

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
1. 只要不是梯度洗脱，上一针出峰后基线已平稳，已经是平衡状态了，如果是梯度，那就要点平衡，以初始浓度来平衡了
2. 换流动相之前当然最好用甲醇冲冲，尤其是有缓冲盐的流动相，用甲醇-水冲，以防结晶影响后面的流动相压力
3. 走空白就是走一个溶剂对照，就是所配供试品所用的溶剂，不过一般溶剂不都是流动相嘛，当然也有一点点区别的。
赞一下 回复此楼
2楼2013-08-13 08:33:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哈皮Bingo

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by xiaomi6621 at 2013-08-13 08:33:49
1. 只要不是梯度洗脱，上一针出峰后基线已平稳，已经是平衡状态了，如果是梯度，那就要点平衡，以初始浓度来平衡了
2. 换流动相之前当然最好用甲醇冲冲，尤其是有缓冲盐的流动相，用甲醇-水冲，以防结晶影响后面的 ...

你好啊，我用的是双泵液相，AB泵百分比会不断变化，这是梯度洗脱的吧？那这样我要平衡流动相，就要在上一个时间程序走完，点击停止，然后A泵的百分比固定的情况下平衡一段时间然后进样吗？下图是我的液相仪和一个时间程序走完后我按停止以后的界面
请教岛津高效液相仪平衡流动相以及换流动相时注意的问题
这是仪器


请教岛津高效液相仪平衡流动相以及换流动相时注意的问题-1

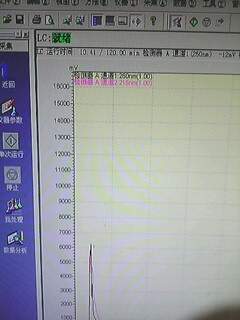

这是一个时间程序停止后的界面，此时A泵百分比固定
赞一下 回复此楼
3楼2013-08-13 19:43:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaomi6621

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
哈皮Bingo: 金币+5, ★★★★★最佳答案, 很感谢你的及时帮助，刚好明天要走液相，总算解决了这个问题，谢谢！！ 2013-08-14 19:17:46
引用回帖:
3楼: Originally posted by 哈皮Bingo at 2013-08-13 19:43:36
你好啊，我用的是双泵液相，AB泵百分比会不断变化，这是梯度洗脱的吧？那这样我要平衡流动相，就要在上一个时间程序走完，点击停止，然后A泵的百分比固定的情况下平衡一段时间然后进样吗？下图是我的液相仪和一个时 ...

那就是梯度洗脱了，这个平衡时就是按初始比例平衡的，走完一针后，点平衡，待基线稳定后，再进样。。。。
赞一下 回复此楼
4楼2013-08-14 08:23:09
