[求助] ICEM混合网格

如题：
我按照流沙老师的视频做了混合网格的划分，结果做到中六面体网格的时候，出现这样的情况。请大家帮忙看看，该如何解决！谢谢！

ICEM混合网格

[ Last edited by raninxusky on 2013-7-19 at 14:17 ]
回复此楼

» 收录本帖的淘帖专辑推荐

混合网格相关

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-19 14:16:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
raninxusky: 金币+2, ★★★很有帮助 2013-07-20 14:22:30
中间内部有建立面吗？
赞一下 回复此楼
2楼2013-07-19 14:59:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

raninxusky

木虫 (小有名气)
引用回帖:
2楼: Originally posted by dragonship at 2013-07-19 14:59:37
中间内部有建立面吗？

中部没有，就是一段空管子。两边四面体网格，中间用part做个六面体网格。跟流沙老师那个视频上一样。但是，我做的不行。
赞一下 回复此楼
3楼2013-07-19 15:10:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
raninxusky: 金币+4 2013-07-20 14:22:37
xiegangmai: 金币+2, 谢谢参与！ 2013-07-24 21:47:33
混合网格的例子啊，最好中间建立一个面。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : C6-WS5-HVAC-混合网格.ppt
    • 2013-07-19 15:13:28, 1.92 M
4楼2013-07-19 15:13:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

raninxusky

木虫 (小有名气)
引用回帖:
4楼: Originally posted by dragonship at 2013-07-19 15:13:59
混合网格的例子啊，最好中间建立一个面。

我在中间建了个面，还是有问题呢
赞一下 回复此楼
5楼2013-07-19 16:46:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

raninxusky

木虫 (小有名气)
出现这样的情况！上传tin文件
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 无标题.png
    • 2013-07-19 16:48:37, 57.11 K
  • 附件 2 : project4.tin
    • 2013-07-19 16:49:21, 97.24 K
6楼2013-07-19 16:49:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
raninxusky: 金币+6, ★★★很有帮助 2013-07-20 14:22:54
xiegangmai: 金币+2, 谢谢参与！ 2013-07-24 21:47:41
你缺少关联，没有把interface面上的面block对当前的面关联，所以才会出现那个错误。你看看我这个一点没错。用面关联里面的选项——对应的surface关联part中的interface1。还有你那个中间横着跨过三个区域的面，最好分割成三个面，要不后面不好划分。因为它分在三个区域，而且对于两个区域而言，它是共用一条线，而不是面。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : QQ截图20130720093527.png
    • 2013-07-20 09:50:12, 182.11 K
  • 附件 2 : 21.png
    • 2013-07-20 09:50:13, 78.85 K
7楼2013-07-20 09:51:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

raninxusky

木虫 (小有名气)
引用回帖:
7楼: Originally posted by dragonship at 2013-07-20 09:51:36
你缺少关联，没有把interface面上的面block对当前的面关联，所以才会出现那个错误。你看看我这个一点没错。用面关联里面的选项——对应的surface关联part中的interface1。还有你那个中间横着跨过三个区域的面，最好 ...

我按照你说的，把中间那个面分了3份。然后用blocking选项下的associate face to surface将interface1，2都关联了。然后用associate edge to curve将两个圆弧关联。但是出现这样的情况？

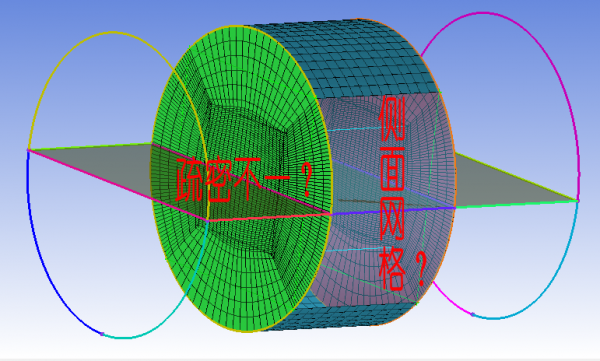

ICEM混合网格-1
