[求助] 燃料电池交流阻抗图谱求解

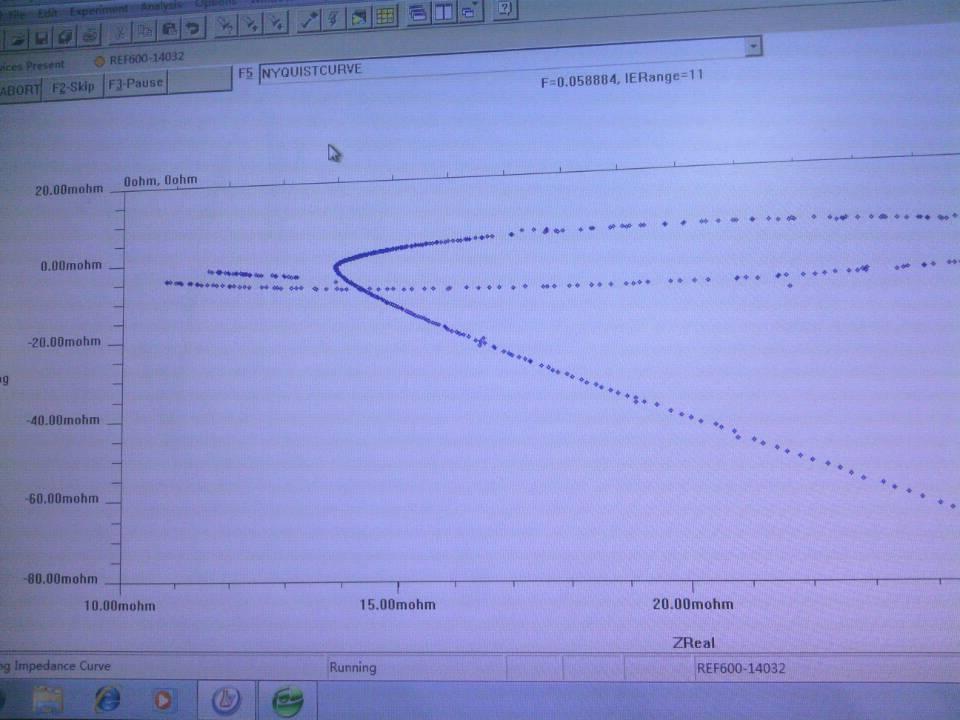

第一次用Camry ref 600的电化学工作站对0.7v工作状态的燃料电池进行交流阻抗测试，Nyquist图如附件所示，怎么这么奇葩呢？求大牛指点~~~

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-08 20:54:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hujiecool

铁虫 (小有名气)
我也是测电池交流阻抗谱的，请问你的燃料电池是什么类型的，直接甲醇还是氢氧燃料电池？参数设置时初始电位是什么意思，怎么设置啊，我刚学，不太懂。还有你的0.7v工作电压是怎么设置的？
赞一下 回复此楼
看雪
2楼2013-05-09 10:58:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hujiecool

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
缨子26: 金币+50, ★★★很有帮助 2013-05-09 15:15:19
你的交流阻抗谱在高频段有一个圆圈，像是打了一个”结“，这是有可能的，在journal of power sources的一篇论文名为：AC impedance diagnosis of a 500w PEM fuel cell stack ,Part I: stack impedence中测得交流阻抗谱也有这种形状。该论文的解释是这是高频弧和中频弧搭接引起的，这种人为（artefacts）现象和电池的精细结构(fine structure)有关。
赞一下 回复此楼
看雪
3楼2013-05-09 11:36:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

缨子26

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by hujiecool at 2013-05-09 10:58:27
我也是测电池交流阻抗谱的，请问你的燃料电池是什么类型的，直接甲醇还是氢氧燃料电池？参数设置时初始电位是什么意思，怎么设置啊，我刚学，不太懂。还有你的0.7v工作电压是怎么设置的？

我的是PEMFC，初始电位我没有设置，因为是工作状态下的，所以负载给的电压应该就是初始电位了。
赞一下 回复此楼
4楼2013-05-09 15:12:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hujiecool

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by 缨子26 at 2013-05-09 15:12:07
我的是PEMFC，初始电位我没有设置，因为是工作状态下的，所以负载给的电压应该就是初始电位了。...

你的意思是测量交流阻抗的同时连接电子负载，让电池在一定的电压和放电电流状态下？
赞一下 回复此楼
看雪
5楼2013-05-09 15:16:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

缨子26

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by hujiecool at 2013-05-09 11:36:58
你的交流阻抗谱在高频段有一个圆圈，像是打了一个”结“，这是有可能的，在journal of power sources的一篇论文名为：AC impedance diagnosis of a 500w PEM fuel cell stack ,Part I: stack impedence中测得交流阻 ...

非常感谢您的回复！！文献中图谱还是与实数轴形成半圆形，我测的这个是跟虚数轴形成半圆，请问您测试的阻值（实轴）也是毫欧级别的吗？非常感谢您！！
赞一下 回复此楼
6楼2013-05-09 15:20:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hujiecool

铁虫 (小有名气)

【答案】应助回帖

引用回帖:
6楼: Originally posted by 缨子26 at 2013-05-09 15:20:17
非常感谢您的回复！！文献中图谱还是与实数轴形成半圆形，我测的这个是跟虚数轴形成半圆，请问您测试的阻值（实轴）也是毫欧级别的吗？非常感谢您！！...

高频弧与实轴的交点在700毫欧姆左右，我们认为这时电池的内阻。你的频率范围设置的是多少？
赞一下 回复此楼
看雪
7楼2013-05-09 15:27:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

缨子26

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by hujiecool at 2013-05-09 15:16:51
你的意思是测量交流阻抗的同时连接电子负载，让电池在一定的电压和放电电流状态下？...

嗯，是这样的
回复此楼
8楼2013-05-09 16:42:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

缨子26

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by hujiecool at 2013-05-09 15:27:26
高频弧与实轴的交点在700毫欧姆左右，我们认为这时电池的内阻。你的频率范围设置的是多少？...

0.001-10000Hz
回复此楼
9楼2013-05-09 16:43:29
