| 查看: 1640 | 回复: 16 | ||
[求助]
球形V-MCM-48的合成
|
||

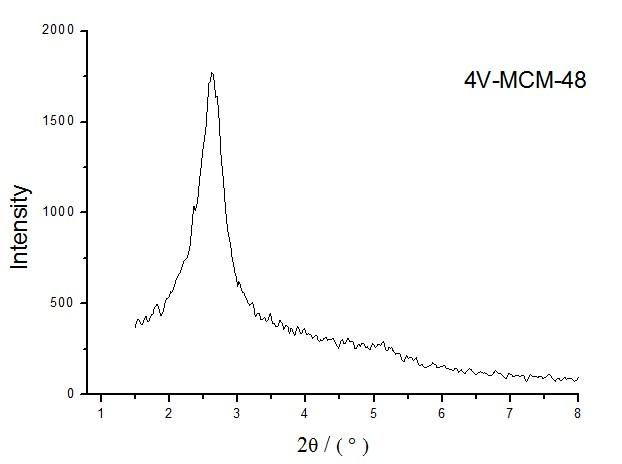

水热法合成球形V-MCM-48时，硅源为TEOS，表面活性剂为CTAB，钒源为偏钒酸铵。本人尝试先加钒源后加硅源，结果XRD未出现220峰。有人先加硅源后加钒源并成功合成的吗？？？ 烧过之后的V-MCM-48.jpg |
回复此楼» 猜你喜欢
请问哪里可以代烧带压力的炉子？
已经有6人回复
-
关于合成MIL-125的求助
已经有0人回复
-
专业论文润色/翻译怎么收费?
已经有173人回复
-
双非本硕光催化方向想读博，请各位老师看看我！
已经有2人回复
-
瑞典林雪平大学范立洲课题组现招聘博士后、岗位制博士生
已经有0人回复
-
中国科大仿生界面材料科学全国重点实验室戴懿涛研究员/江雷院士团队招聘科研助理
已经有0人回复
-
中国科大仿生界面材料科学全国重点实验室戴懿涛研究员/江雷院士团队招聘科研助理
已经有0人回复
-
寻求物理化学学报最新的投稿模板！
已经有4人回复
-
东南大学杰青/海优团队招聘催化方向博士后
已经有866人回复
-
投稿咨询
已经有7人回复
-
自科面上 散金币 祈福
已经有61人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 合成了这样的球形氧化硅不知道有没有什么用途？
已经有16人回复
- CTAB焙烧前后对MCM-48的XRD衍射图谱的变化？
已经有5人回复
- 球形二氧化硅的合成粒径大小
已经有19人回复
- 用最简单的方法合成球形的二氧化锡
已经有11人回复
- 立方MCM-48的X射线多晶衍射谱图中（211）面峰的晶面间距d211和晶胞参数a之间的关系为
已经有5人回复
- 【求助】有哪位大侠能区分下MCM-41、SBA-15、MCM-48、SBA-16
已经有11人回复
- 【求助】合成MCM-41时候用无机硅源NaSiO3和TEOS对合成的催化剂有什么不同？
已经有8人回复
- 【求助】合成的MCM-41,测XRD 时为什么不在2左右出峰呢
已经有24人回复
- 【求助】MCM-41合成过程中水的配比问题
已经有8人回复
- 【求助】合成MCM-41分子筛的有关问题
已经有15人回复
2楼2013-04-23 21:45:37
wxs880620
至尊木虫 (著名写手)
- 应助: 73 (初中生)
- 金币: 8335.7
- 散金: 4812
- 红花: 15
- 沙发: 1
- 帖子: 1211
- 在线: 916.9小时
- 虫号: 926971
- 注册: 2009-12-13
- 专业: 资源化工
【答案】应助回帖
★ ★ ★ ★
感谢参与，应助指数 +1
pzypdl: 金币+2, 谢谢回帖交流 2013-04-24 14:27:35
qwnjut: 金币+2, ★★★很有帮助, 确实，以前做的41很好合成，现在做48要控制的条件很多。请问你合成48时的合成温度，搅拌速度分别是多少啊？ 2013-04-24 18:48:40
感谢参与，应助指数 +1
pzypdl: 金币+2, 谢谢回帖交流 2013-04-24 14:27:35
qwnjut: 金币+2, ★★★很有帮助, 确实，以前做的41很好合成，现在做48要控制的条件很多。请问你合成48时的合成温度，搅拌速度分别是多少啊？ 2013-04-24 18:48:40
| 用过同样的药品做过MCM-41，V的负载量达到15%时仍能保持所有晶面、结晶度较高，两种顺序、有机无机钒源都做过，感觉先加钒的好做一些，后加钒的不易控制（重复性不好），有机钒源好做（但是真贵啊，都舍不得用），无机钒源麻烦些。另外，MCM-48的合成区间非常窄，加入钒源后可能体系的结构发生了改变，感觉应该注意一些。反应条件的影响也较大，都考察一下吧。看你的XRD谱图211晶面的有序度也不是非常好，220的峰有可能被盖住或是根本就没出来，所以跟你反应条件相关的可能性较大，再做做看 |
8楼2013-04-24 14:01:17
wxs880620
至尊木虫 (著名写手)
- 应助: 73 (初中生)
- 金币: 8335.7
- 散金: 4812
- 红花: 15
- 沙发: 1
- 帖子: 1211
- 在线: 916.9小时
- 虫号: 926971
- 注册: 2009-12-13
- 专业: 资源化工
【答案】应助回帖
★ ★ ★
pzypdl: 金币+2, 谢谢回帖 2013-04-24 20:22:57
qwnjut: 金币+1, ★有帮助, 这个量够我做30次了。。。 2013-04-25 08:32:42
pzypdl: 金币+2, 谢谢回帖 2013-04-24 20:22:57
qwnjut: 金币+1, ★有帮助, 这个量够我做30次了。。。 2013-04-25 08:32:42
| 配方：220ml水，3.8g氢氧化钠，35gCTAB，45gTEOS，剧烈搅拌，搅拌速率不好界定，我们用的恒温水浴搅拌锅的搅拌最多到60，后边每单位，当时设定的是40，搅拌2h，转到反应釜中，120度静置72h，550度焙烧，1度/分升温或者更慢，出来就是粉状的48，做过几次，都能成功，但是48的模板剂用量实在太大，我们承受不起，没有往里边掺杂，仅仅是作为对比载体使用了几次。要长期做的话，可以考虑回收模板剂 |
10楼2013-04-24 20:02:45
3楼2013-04-23 21:47:42
supercooling
铁杆木虫 (著名写手)
- 应助: 14 (小学生)
- 贵宾: 0.289
- 金币: 5181.2
- 散金: 1706
- 红花: 24
- 沙发: 4
- 帖子: 1286
- 在线: 1641.7小时
- 虫号: 993592
- 注册: 2010-04-10
- 性别: GG
- 专业: 化工系统工程
4楼2013-04-23 22:01:38
王晓萌
木虫 (著名写手)
- 应助: 175 (高中生)
- 贵宾: 0.462
- 金币: 2664.6
- 散金: 7615
- 红花: 64
- 沙发: 1
- 帖子: 2096
- 在线: 221.9小时
- 虫号: 1262624
- 注册: 2011-04-12
- 性别: MM
- 专业: 金属有机化学
5楼2013-04-23 23:13:16
6楼2013-04-24 08:34:08
7楼2013-04-24 09:02:36
9楼2013-04-24 18:51:42
