这样的阻抗谱正常吗？
|
|

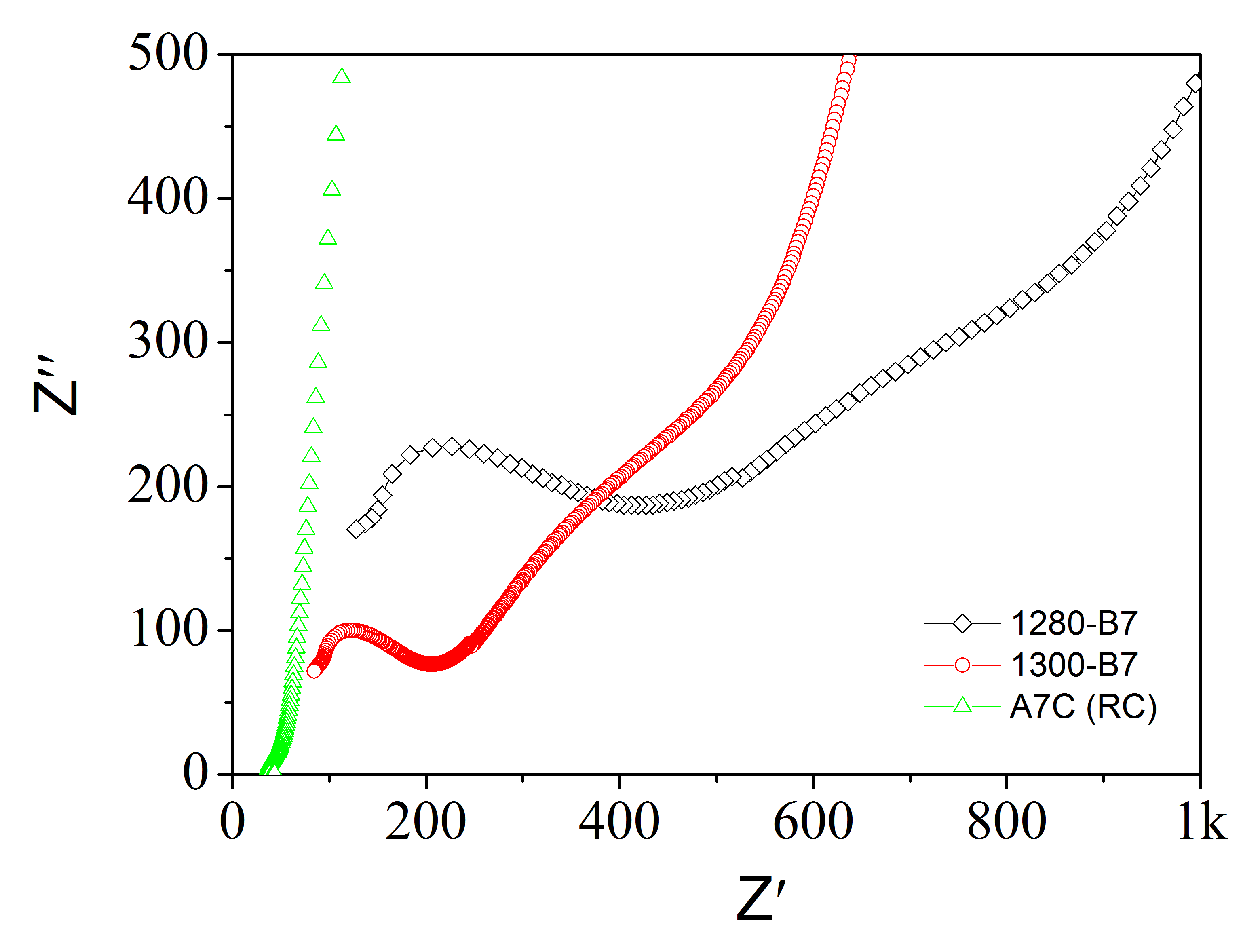

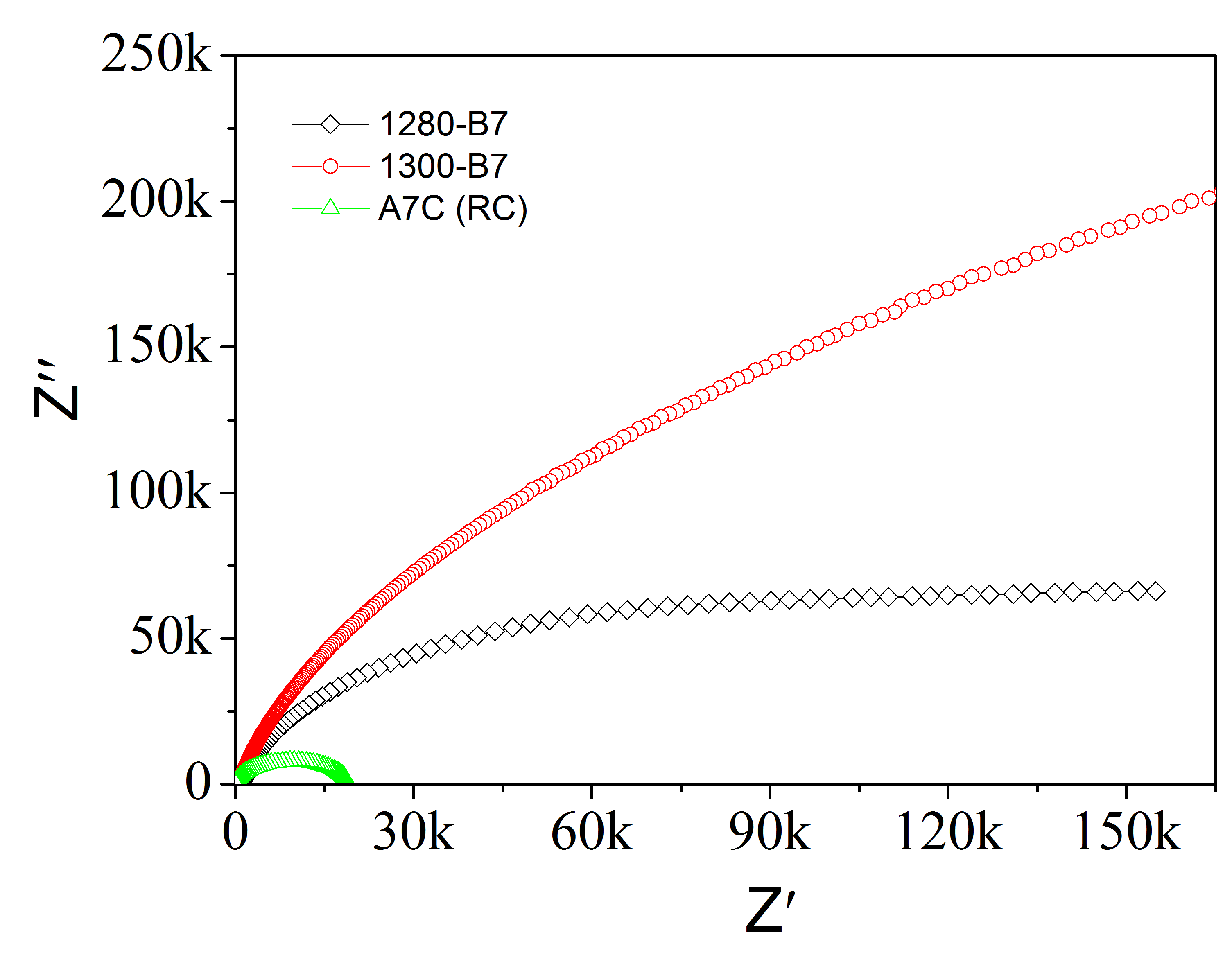

测的是三个陶瓷样品的阻抗谱，作图之后是这个样子的，不知道能反映出什么信息，求高手指点一二…… （第二个图是第一个图的局部放大） Graph1.gif  Graph2.gif |
回复此楼» 猜你喜欢
请问现在还有电池材料方向的博导招人吗
已经有5人回复
-
大连工业大学招收储能电池方向博士1名
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有114人回复
-
《把心放慢，世界就会温柔起来》
已经有0人回复
-
钠离子硬碳负极扣式半电池组装都没有电流！！！
已经有2人回复
-
Ni元素XPS分析
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
求助！EIS电解池的制作！！
已经有16人回复- 求助：伏安曲线的分析~~~~
已经有10人回复
- 电化学交流阻抗谱测试中的高频区乱
已经有22人回复
- 请教高手帮我看看我做的交流阻抗的拟合
已经有7人回复
- 在做交流阻抗时候电极表面产生大量的气泡正常么？
已经有6人回复
- 上海辰华660D测交流阻抗很乱，不稳定，咋整
已经有22人回复
- 等离子喷涂陶瓷涂层的阻抗谱这样怎么解释啊？
已经有4人回复
- 如何确定电化学工作站工作正常和准确呢？
已经有14人回复
- 交流阻抗图谱分析
已经有23人回复
- 电化学测试的屏蔽箱使用
已经有35人回复
- 测试交流阻抗时间长，正常吗？
已经有18人回复
- 请教大侠交流阻抗图
已经有14人回复
- 开路电位波动大
已经有16人回复
- 【求助】2273测微弧氧化膜阻抗怎么测
已经有18人回复
- 【交流】高温氧化物材料的四探针法和阻抗测试电导率
已经有8人回复
maintech
木虫 (正式写手)
- 应助: 3 (幼儿园)
- 金币: 3393.4
- 散金: 12
- 红花: 15
- 帖子: 657
- 在线: 218.4小时
- 虫号: 730283
- 注册: 2009-03-24
- 专业: 无机非金属基复合材料
幻灭牙: 回帖置顶 2013-04-12 18:48:41
|
(1)你的样品测试曲线中的电极效应确实非常明显，但也不至于影响实际的性能测量，只是在曲线的观察上掩盖了晶粒、晶界效应，例如你的图1，就是大家一眼看不到关键的信息。当然你放大一下也行，如图2.其实你在测试中的频率设置时，可以将低频的终点数值设置高一点，因为低频区的曲线对你的数据没有意义。或者你在作图的时候将后半部分电极效应的曲线数据Cut掉。电极效应的存在是正常的，没必要扣除，否则倒显得不真实了，严重了，可能会影响你数据的被认可度。 (2)因为我接触的氧离子导体和NTC，PTC陶瓷多一些，所以会用到复电模量(复介电常数的倒数)。具体你可以参阅一下电解质物理方面的基础。每个物理量的意义一定要弄清楚，这样才有利于你理解你所测数据的核心信息所在，并找出有利于性能解释的信息。推荐给你一篇文章，你可以参阅一下，希望能帮到你。 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : ImpedanceanddielectricspectroscopyrevisitedDistinguishinglocalizedrelaxationfromlong-rangeconductivity.pdf
2013-04-12 16:59:20, 1.22 M
6楼2013-04-12 16:58:51
Jackcd12
至尊木虫 (知名作家)
- ECEPI: 13
- 应助: 2150 (讲师)
- 金币: 13251.9
- 红花: 366
- 帖子: 7524
- 在线: 2164.1小时
- 虫号: 1865159
- 注册: 2012-06-20
- 性别: GG
- 专业: 电化学
2楼2013-04-11 14:36:41
maintech
木虫 (正式写手)
- 应助: 3 (幼儿园)
- 金币: 3393.4
- 散金: 12
- 红花: 15
- 帖子: 657
- 在线: 218.4小时
- 虫号: 730283
- 注册: 2009-03-24
- 专业: 无机非金属基复合材料
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
857688363: 金币+4, 感谢应助 2013-04-11 21:21:13
幻灭牙: 金币+20, ★★★很有帮助 2013-04-12 10:14:41
感谢参与，应助指数 +1
857688363: 金币+4, 感谢应助 2013-04-11 21:21:13
幻灭牙: 金币+20, ★★★很有帮助 2013-04-12 10:14:41
| 不知道你的样品具体是什么材料，从图2的红色曲线和黑色曲线可以明显看到晶粒和晶界的阻抗弧，后面的那个不完整的大弧是电极效应。你可以通过EIS软件或者Zview进行模拟，将各个弧对应的阻值、电容等信息找出来，也可以观察模谱虚部与阻抗虚部的关系来判断导电的机理，寻找有利于支持你观点的信息。祝你好运！ |
3楼2013-04-11 19:52:20
幻灭牙
捐助贵宾 (职业作家)
- 应助: 62 (初中生)
- 金币: 7468.5
- 散金: 60
- 红花: 26
- 帖子: 3560
- 在线: 1390.6小时
- 虫号: 1349088
- 注册: 2011-07-18
- 性别: GG
- 专业: 功能陶瓷
4楼2013-04-12 10:17:07
幻灭牙
捐助贵宾 (职业作家)
- 应助: 62 (初中生)
- 金币: 7468.5
- 散金: 60
- 红花: 26
- 帖子: 3560
- 在线: 1390.6小时
- 虫号: 1349088
- 注册: 2011-07-18
- 性别: GG
- 专业: 功能陶瓷
它跟阻抗虚部是对频率作图吗？跟导电机理之间存在什么联系呢？
5楼2013-04-12 10:21:50
maintech
木虫 (正式写手)
- 应助: 3 (幼儿园)
- 金币: 3393.4
- 散金: 12
- 红花: 15
- 帖子: 657
- 在线: 218.4小时
- 虫号: 730283
- 注册: 2009-03-24
- 专业: 无机非金属基复合材料
7楼2013-04-12 17:01:01
幻灭牙
捐助贵宾 (职业作家)
- 应助: 62 (初中生)
- 金币: 7468.5
- 散金: 60
- 红花: 26
- 帖子: 3560
- 在线: 1390.6小时
- 虫号: 1349088
- 注册: 2011-07-18
- 性别: GG
- 专业: 功能陶瓷
8楼2013-04-12 18:51:28
maintech
木虫 (正式写手)
- 应助: 3 (幼儿园)
- 金币: 3393.4
- 散金: 12
- 红花: 15
- 帖子: 657
- 在线: 218.4小时
- 虫号: 730283
- 注册: 2009-03-24
- 专业: 无机非金属基复合材料
|
电模量不用测，在阻抗谱中就能转换出来，所以要用Zview软件。 放大的曲线起点不在原点很正常，一则与测试的频率有关，二则是测试时样品与外电路之间的连接有关。这个做这方面工作的人都会理解的。 我这里有Zview的软件及使用说明，你自己摸索一下，就能得到你想要的数据。（因为最近在给课题组的进行相关的培训，所以还比较熟，呵呵）祝你好运！ |
