[求助]
求帮忙，模型网格划分
|

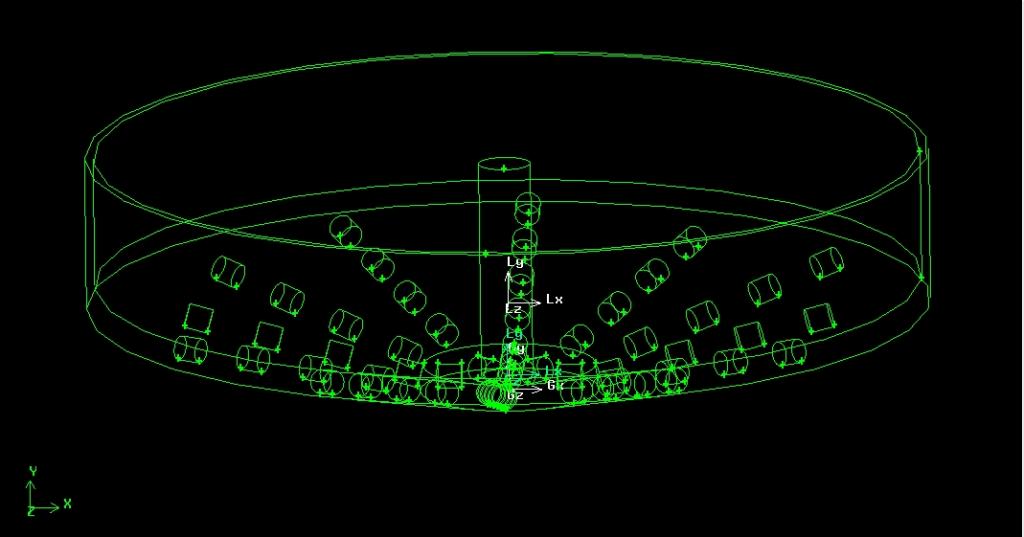

各位大师们，求指导。钻头模型如图所示，井壁为图中外围圆台+圆柱部分，内侧为钻头和牙轮（图中小圆柱）模型。液流从钻头和井壁环形空间进入，由钻头中间排渣口排出。井壁直径为9.8m，钻头直径为9.6m，牙轮直径为280m。在gambit中拿外面的体1减去里面的牙轮和钻头，都不保存。网格划分怎么处理？直接选体网格偏斜太严重。 youyanlunzuantou.jpg |
