应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 化学电源 » 循环伏安曲线只有还原峰没有氧化峰
201/2返回列表12下一页
查看: 6446  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

01234ghjj

金虫 (小有名气)

[求助] 循环伏安曲线只有还原峰没有氧化峰

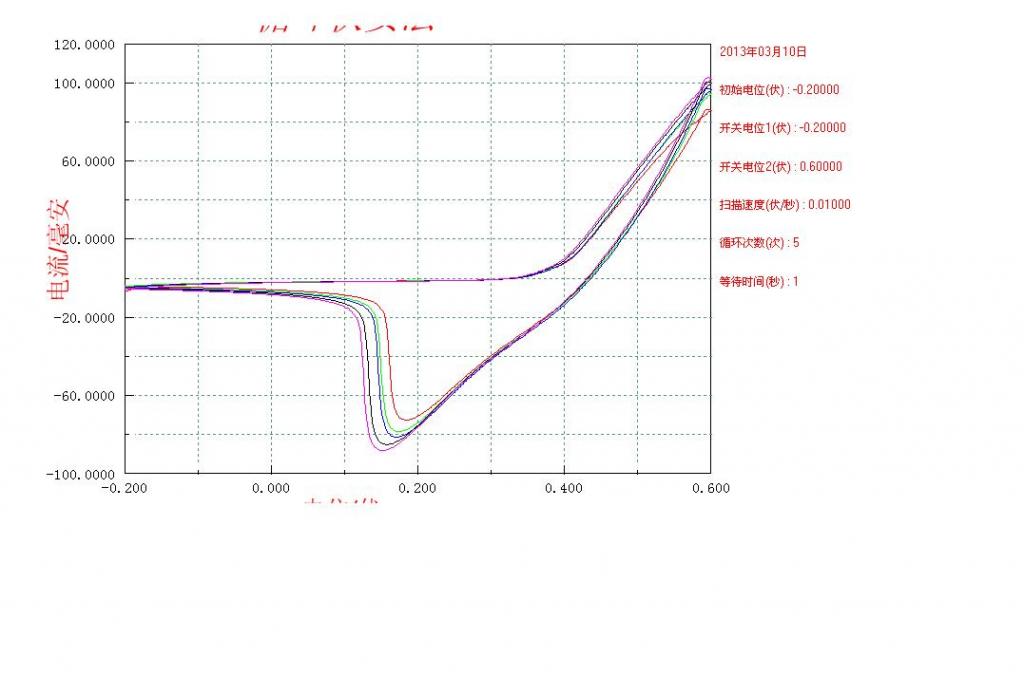

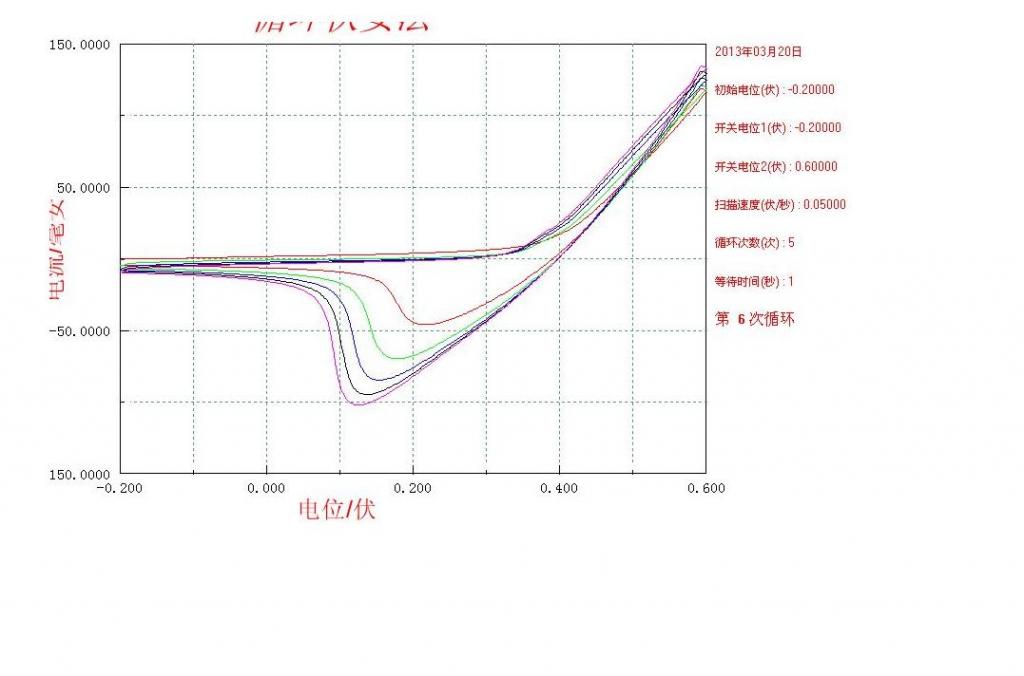

制备出的氢氧化镍在6mol/LKOH电解质溶液中循环伏安曲线如下，多次测试只有还原峰没有氧化峰，电位窗口也调整了多次，依然没有氧化峰，并且右上角出现了重叠交叉，求助大家，想知道具体原因，谢谢！




回复此楼

» 收录本帖的淘帖专辑推荐

纳米材料的分析表征 常见的相关实验现象分析 电化学&ORR

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-03-20 17:59:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
857688363: 金币+4, 感谢应助 2013-03-21 22:07:17
01234ghjj: 金币+18, ★★★很有帮助 2013-03-28 09:39:15
你的CV测试和显示的CV是正常的，问题不在测试本身，主要原因可能是你的样品的问题。
你看看这篇文章，也许能找到点有用信息：
纳米级复合氢氧化镍的循环伏安研究
http://wenku.baidu.com/view/710b98265901020207409cc8.html
赞一下(3人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
5楼2013-03-20 23:28:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flashpoint

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
1）用NiSO4固相合成不合适，SO4怎么除去？
2）强碱性溶液Ni扫描到0.55V vs Ag/AgCl已经很困难，Ni会被氧化腐蚀，同时水也氧化，产生很大电流主要可能是氧气产生，建议用Ni先做空白，
3）Ni(OH)2不是没有被氧化，只是氧化峰和金属Ni腐蚀，氧气析出重叠，建议在最高电压比如0.5V充电一会儿，做恒电流放电，测容量，看是不是与理论容量差别很远，放电过程不会有太多副反应。
赞一下(2人) 回复此楼
15楼2013-03-22 06:50:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

醋人

至尊木虫 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
857688363: 金币+2, 感谢应助 2013-03-21 22:07:37
扫描速度太快，降低到1/10，
赞一下 回复此楼
精专业、强意志、壮身体
2楼2013-03-20 18:10:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

01234ghjj

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 醋人 at 2013-03-20 18:10:52
扫描速度太快，降低到1/10，

这是两张比较典型的图，也有扫速是0.002的，图像大同小异啊。
赞一下 回复此楼
3楼2013-03-20 18:13:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

superroc1983

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
把扫描速度降低一些，峰会明显一点
另外把正向电位增加一些

改变上述两点，应该可以观察到你想要的
赞一下 回复此楼
4楼2013-03-20 23:12:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

01234ghjj

金虫 (小有名气)
引用回帖:
4楼: Originally posted by superroc1983 at 2013-03-20 23:12:43
把扫描速度降低一些，峰会明显一点
另外把正向电位增加一些

改变上述两点，应该可以观察到你想要的

电位区间从-0.2——1.0都试过，图像基本相同，扫速2mA、5mA、10mA、20mA、50mA也试过，就是没有氧化峰，到底是什么原因呢？
赞一下 回复此楼
6楼2013-03-21 09:33:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

01234ghjj

金虫 (小有名气)
引用回帖:
5楼: Originally posted by Jackcd12 at 2013-03-20 23:28:36
你的CV测试和显示的CV是正常的，问题不在测试本身，主要原因可能是你的样品的问题。
你看看这篇文章，也许能找到点有用信息：
纳米级复合氢氧化镍的循环伏安研究
http://wenku.baidu.com/view/710b9826590102020 ...

氢氧化镍是由硫酸镍和氢氧化钠通过固相法制备的，该方法制备氢氧化钴文献上显示出较好的电化学性能，可是一旦换成了镍，就出现了以上情况。我没有掺入其他金属来改性，因此也就不会有聚合物与杂质金属反应影响氧化还原电位的可能了。
赞一下 回复此楼
7楼2013-03-21 10:46:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zsnlm

新虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
857688363: 金币+2, 感谢应助 2013-03-21 22:07:51
你电极的极化太严重，说说你的电极构成
赞一下 回复此楼
8楼2013-03-21 10:48:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zsnlm

新虫 (小有名气)
氢氧化镍是由硫酸镍和氢氧化钠通过固相法制备？
有点奇怪啊
赞一下 回复此楼
9楼2013-03-21 10:49:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

01234ghjj

金虫 (小有名气)
引用回帖:
8楼: Originally posted by zsnlm at 2013-03-21 10:48:11
你电极的极化太严重，说说你的电极构成

工作电极是由制得的氢氧化镍、乙炔黑和聚四氟乙烯调制成糊状，均匀涂抹在泡沫镍中，烘干后压成0．6一o．7mm厚的电极。
赞一下 回复此楼
10楼2013-03-21 10:52:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 01234ghjj 的主题更新
201/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
