应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 催化 » 表征 » ZSM-5小角度有峰是否说明含有介孔结构
北京石油化工学院2026年研究生招生接收调剂公告
111/2返回列表12下一页
查看: 1976  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

sl1071

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

[求助] ZSM-5小角度有峰是否说明含有介孔结构

最近做了一个通过模板剂制备含有介孔机构的ZSM-5分子筛的实验，通过小角度XRD显示有峰，从BET数据看出含有部分超大微孔结构（孔径大小1.6nm左右）。主要想知道通过这个小角度XRD出峰的数据能够说明含有介孔结构吗？？
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 新建MicrosoftWord文档.doc
    • 2013-02-22 10:20:30, 240 K

» 收录本帖的淘帖专辑推荐

表征手段 SiO2介孔材料

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-02-22 10:20:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

xhtangxh

实习版主

有木有虫

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

感谢参与，应助指数 +1
这么说吧：根据附件中的小角XRD和孔径分布数据及TEM，你的样品很难说有规则介孔结构，而且数据相互矛盾。从小角XRD数据看，只有一个很宽的峰，为典型的HMS结构，结构长程有序性很差，而d value在6~8nm范围，这与TEM呈现的结果大致吻合(姑且根据那些坑点判断吧)，但和孔径分布数据无法关联。这种现象大概可以这样分析：1.介孔开放性差，这或与其结构不规则有关；2.样品既可能是整体骨架由ZSM-5骨架结构构成的HMS单一相(尽管长程有序性很差短程有序性却很好)，也可能是相互分离的ZSM-5相和HMS相的混合物。如果高角度的ZSM-5衍射峰较宽且强度一般，有可能是前者；如果ZSM-5衍射峰很窄且强度很高，只能是后者；当然，如果没采用特殊的合成方法获得前者仍是很困难的，所以一般的改进合成的样品在这两种极端情况之间的可能性更大，即使是前者用上了HR TEM/SEM也很难断定。3.既然BET数据只提示孔径集中于超大微孔(孔径~1.6nm)，没有介孔又何来介孔结构？不过附件中的孔径分布曲线是不支持“有部分超大微孔结构”说法的，所谓的峰其实是边界效应产生的赝峰。这可能是你选择的仪器及计算方法不正确所致。既然涉及ZSM-5(孔径~0.6nm)，应选择适用微孔模型的计算方法才有可能得出正确的孔径分布(如DA、SF、NLDFT)；另外，贸然假设你用的是测介孔的吸附仪，所以缺少低压范围的测试点，也无法从微孔范围开始计算孔径分布。不知是否如此？个人愚见仅供参考。
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

sl1071
8楼2013-02-23 12:33:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zyhou

新虫

【答案】应助回帖

★
感谢参与，应助指数 +1
pzypdl: 金币+1, 谢谢回帖交流！ 2013-02-22 20:03:18
最好用HRTEM确认一下，因为经常会有假介孔，主要是颗粒堆积造成的！
我们遇到过，SiO2细颗粒，全吸附的滞回环很好，但是却不是！
赞一下 回复此楼
2楼2013-02-22 11:55:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sl1071

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
2楼: Originally posted by zyhou at 2013-02-22 11:55:18
最好用HRTEM确认一下，因为经常会有假介孔，主要是颗粒堆积造成的！
我们遇到过，SiO2细颗粒，全吸附的滞回环很好，但是却不是！

那请问颗粒堆积造成的孔也会在XRD显示小角度出峰？因为XRD显示的是宏观的数据，应该不是偶然情况造成的
赞一下 回复此楼
3楼2013-02-22 14:03:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyhou

禁虫

【答案】应助回帖

★ ★
sl1071: 金币+2, ★★★很有帮助 2013-02-26 13:00:28
引用回帖:
3楼: Originally posted by sl1071 at 2013-02-22 14:03:29
那请问颗粒堆积造成的孔也会在XRD显示小角度出峰？因为XRD显示的是宏观的数据，应该不是偶然情况造成的...

小角峰也容易出现的！
如果防止假峰出现，比较严格人都是要先做空白，然后再和样品对比！这个比较专业，我不敢妄言！
赞一下 回复此楼
4楼2013-02-22 14:19:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wph2000

版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
楼上正解，介孔出小峰的确很激动，XRD小角的确能证明宏观有精细结构存在，有可能是堆积介孔，或者蠕虫介孔，worm-like，注意没有结晶的样品，无定形的物质也可以出小峰，需要高分辨的HRTEM证明。如果你发文章缺了HRTEM，估计审稿人会很奇怪。
赞一下 回复此楼
5楼2013-02-22 16:17:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wph2000

兑换贵宾

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
★
pzypdl: 金币+1, 谢谢回帖交流！ 2013-02-22 20:03:44
不好意思， 请谅解我说话的口气，做过介孔的也知道小角出得不容易。 XRD小角只能证明是有精细结构存在，但是不能说明孔道是长程有序的，或者是结晶结构。如果进一步HRTEM可以观察到晶格条纹就更好了。
赞一下 回复此楼
6楼2013-02-22 16:39:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sl1071

管理员

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
5楼: Originally posted by wph2000 at 2013-02-22 16:17:56
楼上正解，介孔出小峰的确很激动，XRD小角的确能证明宏观有精细结构存在，有可能是堆积介孔，或者蠕虫介孔，worm-like，注意没有结晶的样品，无定形的物质也可以出小峰，需要高分辨的HRTEM证明。如果你发文章缺了HR ...

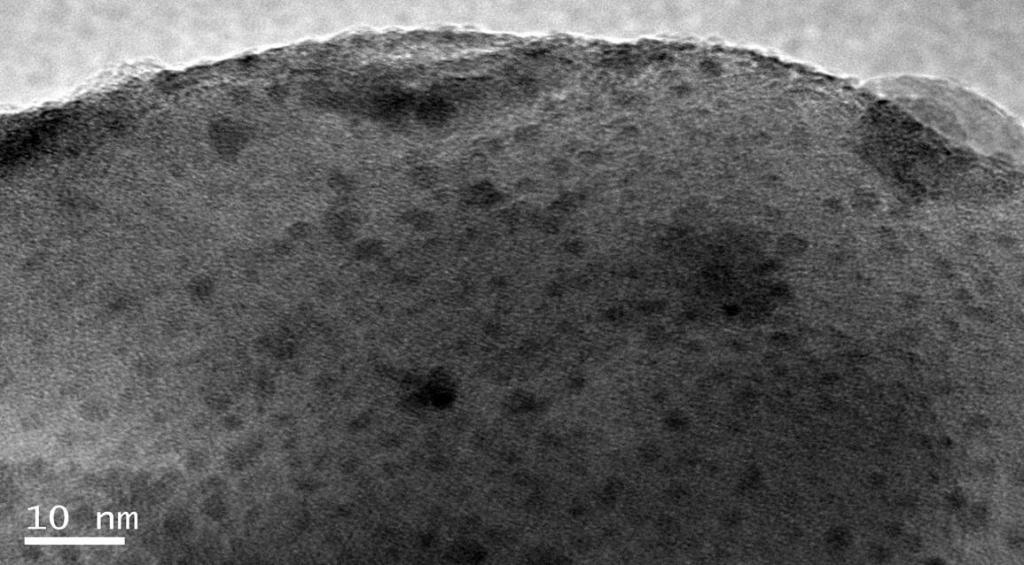

由于模板剂的问题 可能介孔是类似蠕虫状，但是制备的ZSM-5由于厚度太厚，10nm的标尺下都看不到分子筛的晶格条纹，还是发个TEM图片吧 这个图我也看不明白

赞一下 回复此楼
7楼2013-02-23 08:40:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sl1071

管理员

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
送鲜花一朵
引用回帖:
8楼: Originally posted by xhtangxh at 2013-02-23 12:33:23
这么说吧：根据附件中的小角XRD和孔径分布数据及TEM，你的样品很难说有规则介孔结构，而且数据相互矛盾。从小角XRD数据看，只有一个很宽的峰，为典型的HMS结构，结构长程有序性很差，而d value在6~8nm范围，这与TEM ...

非常感谢你这么详细地给予回复。由于个中问题确实很复杂，也想不到解决的方法。从TEM中看到的黑点，尺寸大小也比较均匀，而且这个现象不仅仅在单个分子筛里面，在很多单个ZSM-5分子筛中均可以发现。当然导师也是认为可能是ZSM-5的小晶体在生长过程中堆积形成的，可能是由于模板剂嵌在ZSM-5小晶体周围，使得ZSM-5晶体相互隔绝开才导致的这个现象。
赞一下 回复此楼
9楼2013-02-23 14:36:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qz450945428

专家顾问

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

引用回帖:
7楼: Originally posted by sl1071 at 2013-02-23 08:40:53
由于模板剂的问题 可能介孔是类似蠕虫状，但是制备的ZSM-5由于厚度太厚，10nm的标尺下都看不到分子筛的晶格条纹，还是发个TEM图片吧 这个图我也看不明白

...

貌似5nmj的标尺就能看到了  恭喜你
赞一下 回复此楼
10楼2013-07-03 22:03:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 sl1071 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 292求调剂 +3 木虫er12138 2026-04-01 3/150 2026-04-01 10:24 by jp9609
[考研] 环境工程 085701，267求调剂 +15 minht 2026-03-29 16/800 2026-04-01 10:13 by li_sujuan99
[考研] 一志愿北交材料工程总分358 +4 cs0106 2026-04-01 5/250 2026-04-01 10:12 by 唐沐儿
[考研] 070300化学专业279调剂 +10 哈哈哈^_^ 2026-03-31 10/500 2026-03-31 23:13 by liu823948201
[考研] 086000生物与医药298调剂求助 +3 元元青青 2026-03-31 5/250 2026-03-31 19:58 by vgtyfty
[考研] 285求调剂 +3 FZAC123 2026-03-30 3/150 2026-03-31 17:49 by 热情沙漠
[考研] 求调剂 +9 akdhjs 2026-03-31 10/500 2026-03-31 17:14 by zhyzzh
[考研] 求化学调剂 +12 wulanna 2026-03-28 12/600 2026-03-31 16:38 by 690616278
[考研] 生物学 296 求调剂 +7 朵朵- 2026-03-26 9/450 2026-03-31 14:26 by jp9609
[考研] 320分，材料与化工专业，求调剂 +10 一定上岸aaa 2026-03-27 14/700 2026-03-31 10:47 by foria
[考研] 一志愿中海洋320化学工程与技术学硕求调剂 +8 披星河 2026-03-30 8/400 2026-03-31 08:53 by lbsjt
[考研] 一志愿大连理工大学材料求调剂 +6 Gymno 2026-03-30 6/300 2026-03-31 07:26 by 无际的草原
[考研] 293求调剂 +3 末未mm 2026-03-30 5/250 2026-03-30 17:23 by 王保杰33
[考研] 328求调剂 +8 嗯滴的基本都 2026-03-27 8/400 2026-03-30 17:20 by Wang200018
[考研] 299求调剂 +10 15188958825 2026-03-25 10/500 2026-03-29 17:51 by 王亮_大连医科大
[考研] 291求调剂 +5 Y-cap 2026-03-29 6/300 2026-03-29 13:18 by mumin1990
[考研] 265求调剂11408 +3 刘小鹿lu 2026-03-27 3/150 2026-03-27 20:53 by nihaoar
[考研] 材料求调剂 +5 .m.. 2026-03-25 5/250 2026-03-27 11:08 by 不吃魚的貓
[考研] 调剂求收留 +7 果然有我 2026-03-26 7/350 2026-03-27 00:26 by wxiongid
[考研] 296求调剂 +4 汪！？！ 2026-03-25 7/350 2026-03-25 16:41 by 汪！？！
信息提示
关闭
请填处理意见
关闭
