[求助] 求高手分析一下阻抗图

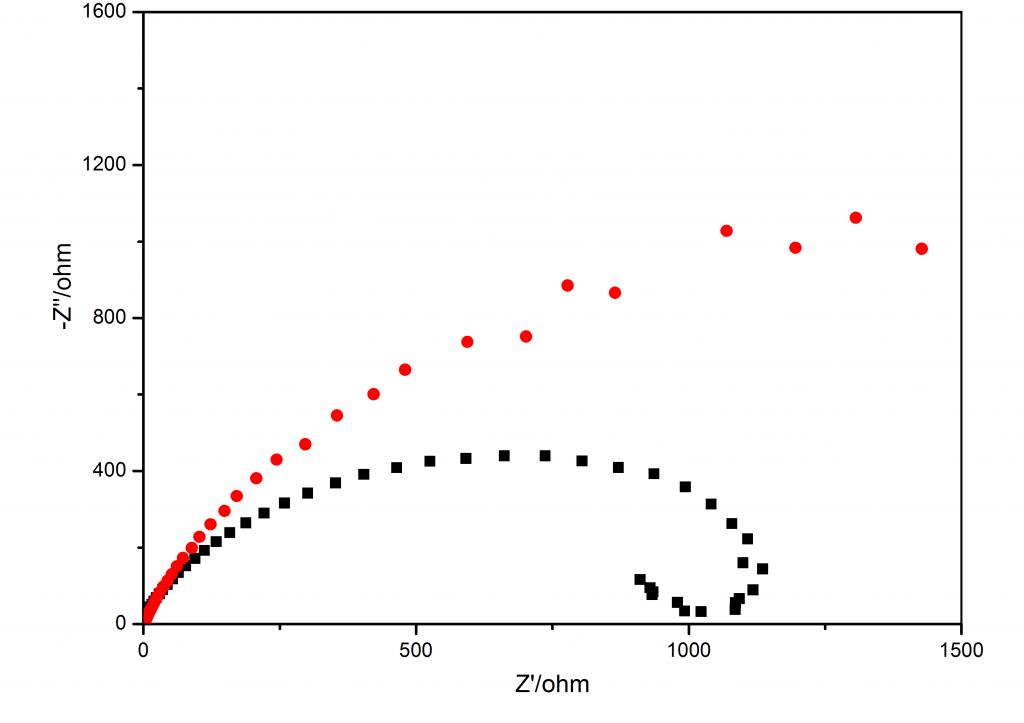

做出这样的阻抗图,应该从哪几方面着手?用zsimpwin拟合的电路误差都很大,我该怎么解释说明这个结果呢?真心不是很懂,求高手解答,谢谢

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ptia

木虫 (正式写手)

补充:黑色线为基材,红色线上面是有膜层的
2楼2012-12-25 12:00:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖


感谢参与,应助指数 +1
ptia: 金币+1, 有帮助, 我把软件里的等效电路都试了一下,最小的误差都大于10%,所以很不解,没办法做等效电路,是不是因为我测的低率不够低?谢谢 2012-12-25 17:56:54
有膜后阻抗增加了,应该符合预期吧。
至于拟合的问题,取决于你选择的等效电路,拟合结果主要看拟合误差大小(10%都可以接受)。
Themoreamanlearns,themoreheknowshisignorance!
3楼2012-12-25 16:56:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

你当然不能随便选择等效电路哦,要根据阻抗谱曲线来确定一个或几个最可能的等效电路。
你用的等效电路是什么?拟合软件用的是哪款?
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-12-25 18:16:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ptia

木虫 (正式写手)

引用回帖:
4楼: Originally posted by Jackcd12 at 2012-12-25 18:16:57
你当然不能随便选择等效电路哦,要根据阻抗谱曲线来确定一个或几个最可能的等效电路。
你用的等效电路是什么?拟合软件用的是哪款?

是啊,我用的zsimpwin,感觉拟合的等效电路误差很大,最后也没做出来,所以才来请教啊
5楼2012-12-25 20:39:16
