应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » QE(Pwscf) » 表面计算，有没有人解释一下这个是什么情况
61/1返回列表
查看: 1077  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

jerryeast

金虫 (初入文坛)

[求助] 表面计算，有没有人解释一下这个是什么情况

之前一直用Castep计算，最近在学QE，试计算了一个表面，结构优化后出现下面的结果，什么原因？Castep里面优化完就是表面原子略微浮动，QE这个计算一看也知道肯定不对，什么原因？

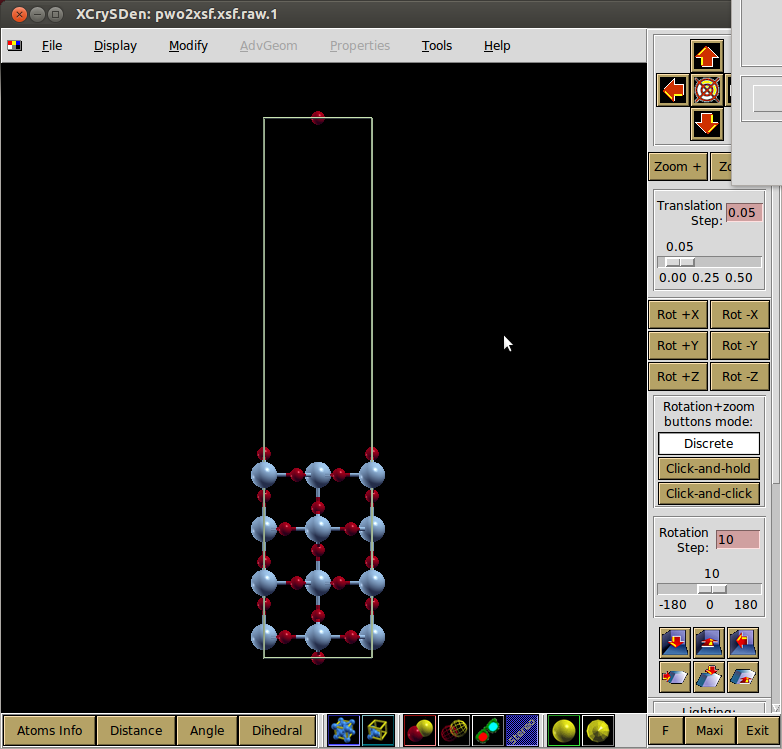

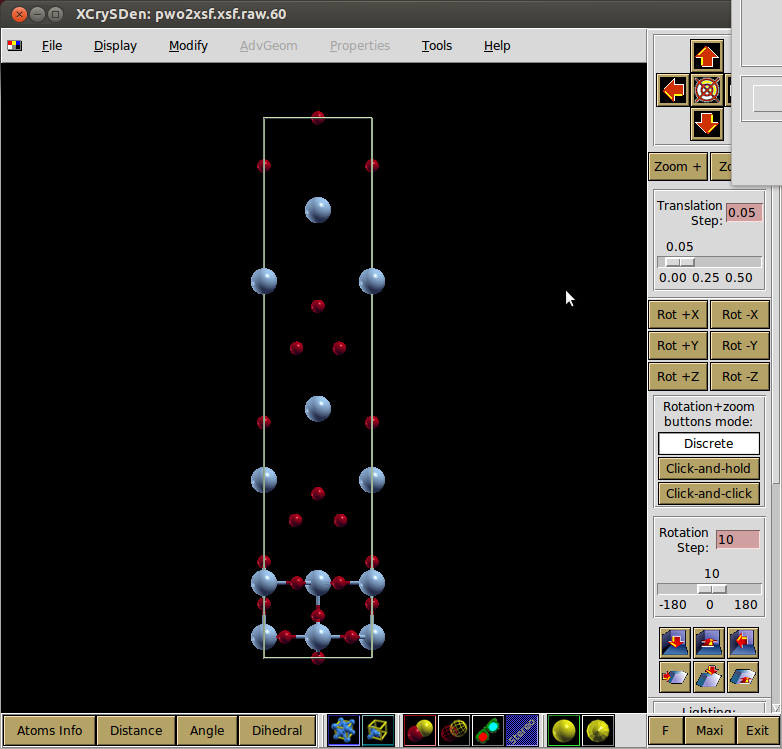

下面分别是优化前和优化后的图

Screenshot from 2012-12-17 18^%13^%00.png



Screenshot from 2012-12-17 18^%13^%14.png
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-12-18 10:14:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huazhorg

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
jerryeast: 金币+2, ★有帮助 2012-12-18 10:40:51
金红石110面？只计算应该不会算成这个样子，我怀疑是你晶格参数设置有误。能否贴出你的输入文件？
赞一下 回复此楼
2楼2012-12-18 10:33:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jerryeast

金虫 (初入文坛)
引用回帖:
2楼: Originally posted by huazhorg at 2012-12-18 10:33:09
金红石110面？只计算应该不会算成这个样子，我怀疑是你晶格参数设置有误。能否贴出你的输入文件？

&CONTROL
                       title = P42MNM110 ,
                 calculation = 'relax' ,
                restart_mode = 'from_scratch' ,
                      wfcdir = '/tmp' ,
                      prefix = '110' ,
                 lkpoint_dir = .true. ,
                     disk_io = 'default' ,
                   verbosity = 'default' ,
               etot_conv_thr = 1.D-5 ,
               forc_conv_thr = 1.D-3 ,
                       nstep = 100 ,
                     tstress = .false. ,
                     tprnfor = .true. ,
                     tefield = .false. ,
                    dipfield = .false. ,
                    lelfield = .false. ,
                       lorbm = .false. ,
                      lberry = .false. ,
/
&SYSTEM
                       ibrav = 14,
                           A = 5.9119254486128001 ,
                           B = 6.4354402059501000 ,
                           C = 32.1613233140812010 ,
                       cosAB = 0 ,
                       cosAC = 0 ,
                       cosBC = 0 ,
                         nat = 48,
                        ntyp = 2,
                     ecutwfc = 40 ,
                     ecutrho = 400 ,
                        nbnd = 400,
                  tot_charge = 0.000000,
                 occupations = 'smearing' ,
        one_atom_occupations = .false. ,
         starting_spin_angle = .false. ,
                     degauss = 1 ,
                    smearing = 'gaussian' ,
                    noncolin = .false. ,
            exxdiv_treatment = 'gygi-baldereschi' ,
/
&ELECTRONS
            electron_maxstep = 300,
           scf_must_converge = .true. ,
                    conv_thr = 1.D-6 ,
                adaptive_thr = .false. ,
                 startingpot = 'atomic' ,
                 startingwfc = 'atomic+random' ,
                 mixing_mode = 'plain' ,
                 mixing_beta = 0.5 ,
                 mixing_ndim = 10,
             diagonalization = 'david' ,
              diago_thr_init = 1.D-5 ,
              diago_full_acc = .false. ,
                         tqr = .false. ,
/
&IONS
                ion_dynamics = 'bfgs' ,
               ion_positions = 'from_input' ,
                 phase_space = 'full' ,
           pot_extrapolation = 'second_order' ,
           wfc_extrapolation = 'second_order' ,
            remove_rigid_rot = .false. ,
/
ATOMIC_SPECIES
    O   15.99900  O.pbe-van_bm.UPF
   Mn   54.93800  Mn.pbe-sp-van_mit.UPF
ATOMIC_POSITIONS crystal
    O      0.250000000    0.500000000    0.000000000    0  0  0
    O      0.250000000    0.000000000    0.100049369    0  0  0
    O      0.250000000    0.500000000    0.200098738
    O      0.250000000    0.000000000    0.300148107
    O      0.250000000    0.500000000    0.077986933    0  0  0
    O      0.250000000    0.000000000    0.178036302    0  0  0
    O      0.250000000    0.500000000    0.278085671
    O      0.250000000    0.000000000    0.378135040
    O      0.000000000    0.194871127    0.038993467    0  0  0
    O      0.000000000    0.694871127    0.139042835    0  0  0
    O      0.000000000    0.194871127    0.239092204
    O      0.000000000    0.694871127    0.339141573
    O      0.000000000    0.805128873    0.038993467    0  0  0
    O      0.000000000    0.305128873    0.139042835    0  0  0
    O      0.000000000    0.805128873    0.239092204
    O      0.000000000    0.305128873    0.339141573
    O      0.750000000    0.500000000    0.000000000    0  0  0
    O      0.750000000    0.000000000    0.100049369    0  0  0
    O      0.750000000    0.500000000    0.200098738
    O      0.750000000    0.000000000    0.300148107
    O      0.750000000    0.500000000    0.077986933    0  0  0
    O      0.750000000    0.000000000    0.178036302    0  0  0
    O      0.750000000    0.500000000    0.278085671
    O      0.750000000    0.000000000    0.378135040
    O      0.500000000    0.194871127    0.038993467    0  0  0
    O      0.500000000    0.694871127    0.139042835    0  0  0
    O      0.500000000    0.194871127    0.239092204
    O      0.500000000    0.694871127    0.339141573
    O      0.500000000    0.805128873    0.038993467    0  0  0
    O      0.500000000    0.305128873    0.139042835    0  0  0
    O      0.500000000    0.805128873    0.239092204
    O      0.500000000    0.305128873    0.339141573
   Mn      0.250000000    0.000000000    0.038993467    0  0  0
   Mn      0.250000000    0.500000000    0.139042835    0  0  0
   Mn      0.250000000    0.000000000    0.239092204
   Mn      0.250000000    0.500000000    0.339141573
   Mn      0.000000000    0.500000000    0.038993467    0  0  0
   Mn      0.000000000    0.000000000    0.139042835    0  0  0
   Mn      0.000000000    0.500000000    0.239092204
   Mn      0.000000000    0.000000000    0.339141573
   Mn      0.750000000    0.000000000    0.038993467    0  0  0
   Mn      0.750000000    0.500000000    0.139042835    0  0  0
   Mn      0.750000000    0.000000000    0.239092204
   Mn      0.750000000    0.500000000    0.339141573
   Mn      0.500000000    0.500000000    0.038993467    0  0  0
   Mn      0.500000000    0.000000000    0.139042835    0  0  0
   Mn      0.500000000    0.500000000    0.239092204
   Mn      0.500000000    0.000000000    0.339141573
K_POINTS gamma
赞一下 回复此楼
3楼2012-12-18 10:40:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huazhorg

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
fzx2008: 金币+2, 谢谢交流！ 2012-12-18 22:54:27
建议减小真空层（你的为20A，无必要），增加k点，晶格类型设为8，即：
&system
    ibrav= 8, celldm(1)= 11.17192, celldm(2)= 1.088552,
    celldm(3)= 5.440076,
……
再试试看
赞一下 回复此楼
4楼2012-12-18 21:31:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jerryeast

金虫 (初入文坛)
★
fzx2008: 金币+1, 谢谢交流！ 2012-12-18 22:54:40
自己找到原因了，需加上nosym = .true. ,
赞一下 回复此楼
5楼2012-12-18 22:09:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gemucai

木虫 (正式写手)
引用回帖:
5楼: Originally posted by jerryeast at 2012-12-18 22:09:02
自己找到原因了，需加上nosym = .true. ,

无对称性的设置为何会影响这么大呢？
赞一下 回复此楼
6楼2012-12-19 08:15:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 jerryeast 的主题更新
61/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[基金申请] NSFC申报书里申请人简历中代表性论著还需要在申报书最后的附件里面再上传一遍吗 20+5 NSFC2026我来了 2026-03-10 14/700 2026-03-15 23:53 by 不负韶华的虎
[考博] 东华理工大学化材专业26届硕士博士申请 +6 zlingli 2026-03-13 6/300 2026-03-15 20:00 by ryzcf
[考研] 0856专硕279求调剂 +5 加油加油！? 2026-03-15 5/250 2026-03-15 11:58 by 2020015
[考研] 22408总分284求调剂 +3 InAspic 2026-03-13 3/150 2026-03-15 11:10 by zhq0425
[考研] 309求调剂 +4 花与叶@ 2026-03-10 4/200 2026-03-14 21:26 by a不易
[考研] 材料工程327求调剂 +3 xiaohe12w 2026-03-11 3/150 2026-03-14 20:20 by ms629
[考研] 328求调剂 +3 5201314Lsy！ 2026-03-13 6/300 2026-03-14 15:31 by hyswxzs
[考研] 【0703化学调剂】-一志愿华中师范大学-六级475 +5 Becho359 2026-03-11 5/250 2026-03-14 11:35 by 哦哦123
[考研] 求调剂，药学 +3 归零lbm 2026-03-09 5/250 2026-03-14 02:21 by JourneyLucky
[考研] 一志愿天津大学，英一数二305分求调剂，四六级已过 +8 小小番的茄 2026-03-09 8/400 2026-03-14 01:53 by JourneyLucky
[考研] 材料工程专硕，一志愿中国矿业大学，总分314，求调剂 +5 无懈可击的巨人 2026-03-10 5/250 2026-03-14 00:37 by JourneyLucky
[考研] 318求调剂 +3 李新光 2026-03-10 3/150 2026-03-14 00:21 by JourneyLucky
[考研] 材料工程,326分，求调剂 +6 KRSLSR 2026-03-10 6/300 2026-03-13 23:47 by JourneyLucky
[考研] 337一志愿华南理工0805材料求调剂 +7 mysdl 2026-03-11 9/450 2026-03-13 22:43 by JourneyLucky
[考研] 求调剂（材料与化工327） +4 爱吃香菜啦 2026-03-11 4/200 2026-03-13 22:11 by JourneyLucky
[考研] 281求调剂 +9 Koxui 2026-03-12 11/550 2026-03-13 20:50 by Koxui
[考研] 【考研调剂求收留】 +3 Ceciilia 2026-03-11 3/150 2026-03-13 20:18 by JourneyLucky
[考研] 求调剂 +5 一定有学上- 2026-03-12 5/250 2026-03-13 18:31 by ms629
[考研] 一志愿华中师范071000，325求调剂 +5 RuitingC 2026-03-12 5/250 2026-03-13 10:43 by hyswxzs
[考研] 279求调剂 +3 莫xiao 2026-03-10 4/200 2026-03-11 08:06 by 斩魂滴兔子！
信息提示
关闭
请填处理意见
关闭
